一、格雷母線定位系統產品說明

格雷母線定位系統包括：一臺地面電氣柜；一臺車載電氣柜；格雷母線以及天線箱等。

二、格雷母線定位系統原理

格雷母線定位系統采用法拉第電磁感應定律（磁力線傳導原理）來檢測移動運設備的位移量，當天線箱線圈中通入交變電流時，在天線箱附近會產生交變磁場。格雷母線近似處在一個交變的、均勻分布的磁場中,每對格雷母線芯線會產生感應電動勢。

三、格雷母線定位系統技術指標

1、移動搬運設備地址測量精度：≤5mm，分辨率：2毫米，測量范圍：任意定制；

2、工作環境溫度：系統工作溫度：-25℃～+70℃，

格雷母線工作溫度：-30℃～+75℃，

3、非接觸間隙：200mm±50mm，左右偏擺容差：±80mm；

4、刷新速度：20HZ；

5、輸入電源：220VAC±10%；耗電：地面電氣柜<50w車載電氣柜<50w。

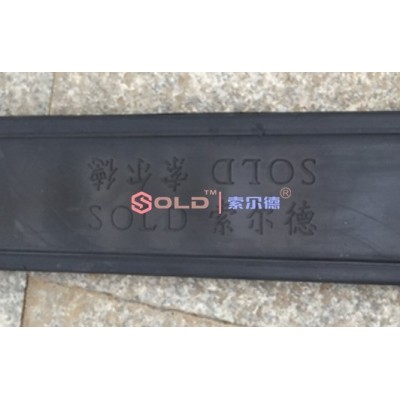

6、格雷母線是尼龍加纖合成材質，具有良好的粘結性、防水性、抗老化性，能適應熱漲冷縮、振動等原因而發生的變形。

7、系統采用并行檢測方式，可提高檢測速度，中控室可實時采集檢測數據。

8、系統采用全數字檢測技術，具有較高的靈敏度，頻率分辨力高，較強的抗干擾能力。

檢測設備相同），方便控制方式和減少備件量。

四、格雷母線功能特點

1、無磨損的非接觸式位置檢測，使用壽命長；

2、可以斷續或連續檢測，測距長達5公里，位移檢測長度可以根據需要定制；

3、耐污染能力超強，可用在水下、防蒸汽、耐酸堿；

4、安裝簡單更換方便（無需改變現場環境），免維護；

5、高穩定性、高可靠性、多種信號輸出方式選擇；

6、具有反向極性保護功能、防雷擊、防射頻干擾、防靜電；

7、無需參考點的位移量輸出，不怕掉電；

8、位置的取樣時間和測量長度沒有關系；

9、可以用在環形運動機械位置檢測；

10、格雷母線可以埋在水泥地面內，方便安裝和防護，不影響作業環境；

五、格雷母線結構圖

格雷母線單套設備結構圖（地檢）

1、車載子系統：由天線箱、車載電氣柜

2、地面子系統：由地面電氣柜組成

3、格雷母線子系統：由格雷母線、始端箱、普通電纜以及各種用于格雷母線安裝、固定、防護機構組成。

格雷母線單套設備結構圖（車檢）

1、車載子系統：由天線箱、車載電氣柜

2、地面子系統：由地面電氣柜組成

3、格雷母線子系統：由格雷母線、始端箱、終端箱、普通電纜以及各種用于格雷母線安裝、固定、防護機構組成。

六、格雷母線定位系統應用領域

主要用于散狀物料處理，如礦山系統、冶金系統、港口碼頭系統、化工系統、電力系統、水泥系統、鐵路系統、輕工系統、軍工系統、石油系統、機械系統等有軌搬運設備精確定位和自動控制，如：冶金、煤炭、電力等各行業的各種物料的起重、運輸、裝卸安裝和人員輸送等作業中。如：行車位置跟蹤系統、吊車定位及智能導航系統、天車定位導航系統、天車定位庫區管理控制系統、行車位移識別系統、板坯庫天車定位系統、鋼卷庫天車定位系統、成品庫天車定位系統、原料庫天車定位系統、行車防碰撞系統、行車物流管理系統。

七、格雷母線定位系統優勢

實時檢測卸料車當前位置，即所處倉位（槽位）識別；

1、多點均勻布料（下料），提高倉容利用率；

2、精確作業，優化流程，減少人工出錯機率；

3、防止錯倉混料、卸料時偏離卸料口事故的發生；

4、根據工藝與料位計配合，可實現遠程控制，半自動、全自動操作；

5、實現生產過程的計算機管理，遠程監控，生產狀況存貯查詢；

6、保護工人身體健康和人身安全；可提高工作效率和生產管理水平；

7、延長卸料車的使用壽命；

8、位置聯鎖控制防止下料落空或超過極限位置發生碰撞/脫軌事故；
