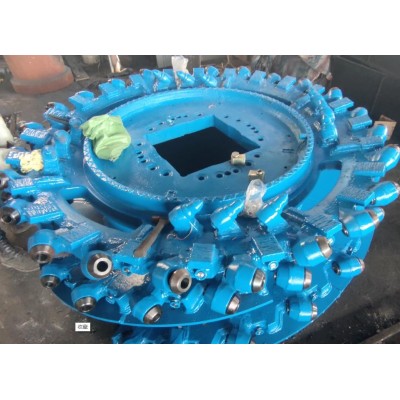

截割機構是采煤機實現落煤、裝煤的主要部件，他分別由左右截割部組成，每個截割部主要由截割部殼體、截割電機、齒輪減速裝置、滾筒等組成，截割部內設有冷卻系統，內噴霧等裝置。

截割電機直接安裝在截割部殼體內，齒輪減速裝置全部集中在截割部殼體及行星減速器內，與傳統的縱向布置的單電機采煤機相比沒有通軸、螺旋傘齒輪、固定減速箱、搖臂回轉套等結構，因此結構簡單、緊湊。

兩個截割部分別用階梯軸同左，右牽引減速鉸接，同時通過回轉腿與調高油缸鉸接，通過油缸的伸縮實現左，右截割滾筒的升降。

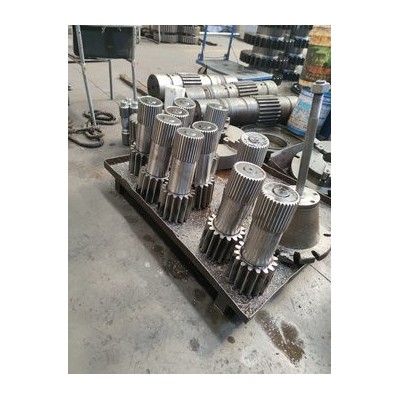

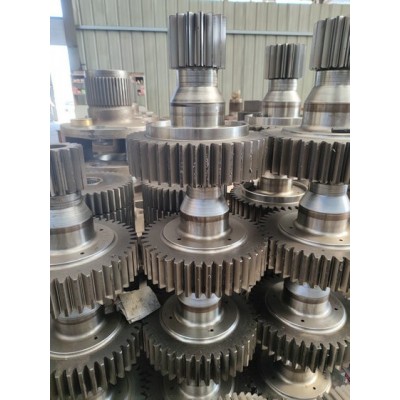

26MJ07-24    端蓋    26MJ0701    護罩    　  26MJ0702    臂架組焊件 26MJ0703    齒輪箱 26MJ0703-1    殼體   26MJ0703-2    齒輪軸  26MJ0703-4    大齒輪   26MJ0703-5    花鍵軸   26MJ0703-6    壓蓋   26MJ0703-7    小齒輪   26MJ0703-8    聯接軸   26MJ0703-9    套   26MJ0703-10    油封座   26MJ0704    油標   26MJ0704-1    壓蓋    26MJ0704-2    膠墊    　  26MJ0704-4    油標體   26MJ0705    破碎滾筒組焊件   26MJ0705-1    滾筒體26MJ0706    調高油缸   26MJ0706-1    導向套    26MJ0706-2    活塞    26MJ0706-3    活塞墊    26MJ070601    缸體   26MJ070601-1    缸筒  26MJ070601-2    缸底   26MJ08    電控部
