| 廠家(產地) | 天津斯秘特精密儀表股份有限公司 |
|---|---|
| 測量范圍 | 7-140 |
| 產地 | 天津 |
| 工作溫度 | 35-60℃ |
| 工作壓力 | 1.6-42 |
| 公稱通徑 | 15-200 |
| 精度等級 | 1.5 |
| 類型 | 質量流量計 |
| 適用介質 | 氨氣,液化氣,氧氣,弱酸堿介質,空氣,高純氣體,低腐蝕性氣體,氮氣 |
| 品牌 | 天津斯秘特LWQ |
| 型號 | LWQ-50 |
| 加工定制 | 是 |

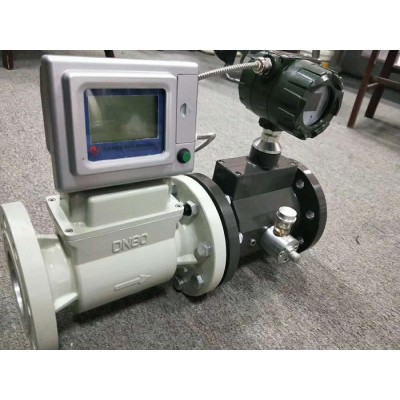

LWQ型氣體渦輪流量計
工作原理：
氣體渦輪流量計是將渦輪置于被測流體中，當氣體流經流量計時，在特殊結構整流器的作用下使氣體得到整流并加速。葉輪利用氣體作用到葉輪上的力而轉動，此時葉輪上的葉輪片使磁路磁阻發生周期性變化。在一定流量范圍內葉輪的角速度和流量成正比。利用電磁感應原理感應出與流體體積流量成正比的脈沖信號，該信號經前置放大器放大、整形后，經單片機積算。并顯示于LCD屏上。同溫度壓力傳感器檢測到的信號一起輸入到積算儀進行運算處理，將得到標準狀態下的流量，并顯示于LCD屏上。
2、特點：
（1）測量范圍寬、下限流速低于0.5m/s，壓力損失小，葉輪抗沖擊能力強；
（2）具有較高的抗電磁干擾和抗震動能力，采用全密封隔離保護自潤滑軸
承并內藏油壺，性能可靠工作壽命長；
（3）采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越，具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%；
（4）儀表系數可由按鍵在線設置，并可顯示在LCD屏上。LCD屏直觀清晰，可靠性高；
（5）可在被測氣體壓力穩定的狀態下進行壓力補償。
四、主要技術參數：
1、流量計基本參數：見（表一）
（表一）
| 型號規格 | 公稱通徑 DNmm | 始動流量 m3/h | 流量范圍 m3/h | 工作壓力 MPa | 安裝方式 | 長 mm | 高 mm |
| LWQ—40XL LWQ—40XH | 40 | 1.8 2.5 | 2.5-50 5-100 |
1.6 2.5 4.0 6.3 10 16 26 42 | 螺紋 法蘭 | 140 200 | 250 |
| LWQ—50XL LWQ—50XH | 50 | 2.5 5 | 5-100 35-350 | 法蘭 | 200
| 300 | |
| LWQ—80XL LWQ—80XH | 80 | 6 10 | 20-240 20-480 | 法蘭 | 200
| 350 | |
| LWQ—100XL LWQ—100XH | 100 | 8 12 | 12-360 27-720 | 法蘭 | 220
| 400 | |
| LWQ—150XL LWQ—150XH | 150 | 10 15 | 35-1000 50-2000 | 法蘭 | 300
| 450 | |
| LWQ—200XL LWQ—200XH | 200 | 35 60 | 60-1500 100-4000 | 法蘭 | 300
| 450 | |
| LWQ—250XL LWQ—250XH | 250 | 40 | 75-3500 協商 | 法蘭 | 400
| 500 |
※夾裝表長度均為120mm
2、準確度：1.0級、1.5級；
3、使用條件：
（1）環境溫度：-20℃～50℃；
（2）相對濕度：5％～95％；
（3）被測介質溫度：-20℃～80℃；
（4）大氣壓力：86Kpa～106Kpa；
（5）防爆等級：ibⅡBT4。
五、型號及規格說明：
LWQ——XXX X X
| | | |
| | | | |——— A表示傳感器;
| | | |—|——— B表示現場顯示型;
| | | |——— C表示帶有溫度壓力補償；
| | |———————表示壓力
| |———————— 表示流量計口徑;
|—————————————表示氣體渦輪;
如：LWQ-100C-1.6：表示口徑為100mm,壓力1.6Mpa帶有溫度壓力補償?shù)臍怏w渦輪流量計。
安裝方式：
1、儀表安裝采用法蘭連接、螺紋連接及夾裝式；
2、安裝時氣體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥10DN，下游直管段應≥5DN（DN為管道內徑）；
3、安裝前檢查儀表葉輪的靈活性,用微量氣體吹向渦輪,葉輪應靈活轉動、計數
器工作正常,無噪音和突停、卡滯現象；
4、嚴禁帶表焊接法蘭,并嚴格清理過濾器和流量計之間的上游直管段,直管段中不得有殘留焊渣及其他雜物；
5、按安裝圖要求安裝并檢查整個系統密封性，保證無氣體泄露現象；
6、為了檢修時不影響氣體的正常輸送，應在傳感器的安裝處安裝旁通管道。
