接口	SC/PC SC/APC
種類	其他
主要適用范圍	通信ＦＴＴH
品牌	華邁
型號	HM-SC

光纖快速連接器原理結構a）干式結構 這種結構非常簡單，優勢在于實現較為容易造價低廉，但劣勢很多：對光纖直徑要求嚴格、對切割端面和切割長度要求嚴格、對加持強度要求更加嚴格；否則任何一處與產品不匹配都將引起參數的波動；另外，由于回波損耗指標完全依賴于光纖切割端面的情況因此產品的回波損耗指標比較差，對操作者熟練要求很高。產品結構原理如下

該類產品結構可以應用于臨時光纖鏈路搶修，但不適宜用于FTTH 接入鏈路規模使用。 b）預埋纖結構 預埋纖結構采用的是在工廠將一段裸纖預先置入陶瓷插芯內，并將頂端進行了研磨，操作者在現場只需要將另一端切割好光纖后插入即可；由于預埋結構前面預埋纖工廠研磨且對接處填充匹配液，不過分依賴光纖端面切割的平整度，大大降低了對操作者熟練程度的要求；由于接頭的端面采用的是預先研磨的工藝，因此回波損耗指標好；產品結構原理如下 該產品結構可以實現更好的插入損耗（0.5dB 以下）和回波損耗（45dB 以上）指標，可靠性與穩定性比較高，因此適宜于FTTH 接入鏈路室內節點使用。

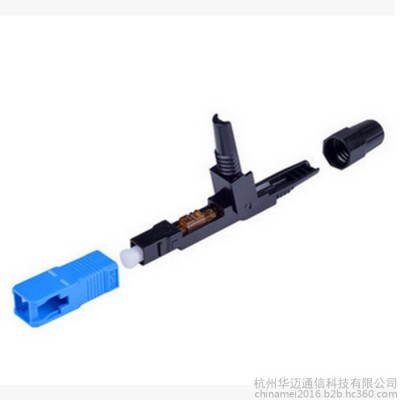

皮線光纜快速連接器

用途

光纖通信系統

光纖到戶

局域網

特點

與傳統熱熔頭比較

低設備成本和使用成本

安裝速度快

高可靠性和穩定性

與其他現場快速連接器比較

本產品為預埋式光纖，工廠研磨保證了可控的陶瓷端面、曲率半徑、頂點偏移、光纖突起高度以及陶瓷端面拋光質量

使用高同心度的陶瓷插芯的預埋光纖保證了低插損和高回?fù)p的光學性能

高精度的V型槽滑動鎖緊機構使現場切割好的光纖與固定在V型槽芯中心的纖芯**的結合

與光纖相匹配的折射率匹配膏能保證快速連接器的高穩定和高性能

裸纖、涂覆層、尾纖、皮纜四重壓緊，滿足使用要求

專用組裝夾具，使操作簡單快捷

性能指標

適用光纜   3.1*2.0皮線光纜  各種規格跳線

接頭類型   SC/PC   SC/APC

光纖直徑   125um

光纖模式   sm

插入損耗   〈0.5dB

回波損耗    〉40dB

抗拉強度    〉20N
