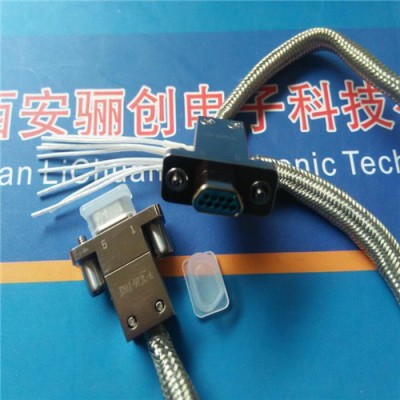

J63A 雙排系列微矩形電連接器

 產品特點：

■規格有9、15、21、25、31、37、51、65、69 芯；

■采用麻花針結構，間距為0.635mm；

■占用空間小，頭、座采用螺釘螺母旋合對接，插拔柔和、鎖緊可靠；

■產品密度高、體積小、重量輕、可靠性高；

■產品為頭裝針，座裝孔固定搭配；配鎖緊螺釘?shù)臑樽杂啥耍溥B接螺母的為固定端；自由

端與固定端靠螺釘和螺母旋合對接并鎖緊；

■執行標準：GJB 7245-2011《外殼定位超微矩形電連接器通用規范》；

■壓接式產品導線為0.035mm2

技術特征：■環境溫度：-55℃～+125℃

■震動：10Hz～2000Hz 196m/s2

■隨機振動：功率譜密度0.4G2/Hz 總加速度均方根值 23.1G

■沖擊：980m/s2 6ms

■額定電流：1A

■接觸電阻：≤ 21mΩ

■絕緣電阻：≥ 5000MΩ 100VDC

■質耐壓：250V

■機械壽命：200 次

型號命名：

J63A - X X X – XXX - XX X XXX

① ② ③ ④ ⑤ ⑥ ⑦ ⑧

① 主稱代號： J63A

② 接觸件排列：2—兩排接觸件

③ 產品類型：1—直式插頭（壓接型 / 跨騎式）2—直式插座（壓接型 / 跨騎式）

3—水平安裝壓接插頭4—水平安裝壓接插座

9—垂直安裝壓接插頭

A—垂直表貼插頭B—垂直表貼插座

C—水平表貼插頭D—水平表貼插座

E—彎插印制板型插頭F—彎插印制板型插座

G—直插印制板型插頭H—直插印制板型插座

J—壓接型連體

④ 外殼鍍覆： 2—化學鍍鎳

⑤ 接觸件數目：9、15、21、25、31、37、51、65、69 等，接觸件數目用3 位數表示

⑥ 接觸件端接形式：12—垂直 / 水平 / 跨騎式表貼型插針

22—垂直 / 水平 / 跨騎式表貼型插孔

13—直插印制板型插針 , 引腳長 2.77mm

23—直插印制板插孔 , 引腳長 2.77mm

14—直插印制板型插針 , 引腳長 3.56mm

24—直插印制板型插孔 , 引腳長 3.56mm

15—直插印制板型插針 , 引腳長 4.37mm

25—直插印制板型插孔 , 引腳長 4.37mm

16—壓接型插針

26—壓接型插孔

32—彎插印制板型插針 , 引腳長 2.77mm

43—彎插印制板型插孔 , 引腳長 2.77mm

33—彎插印制板型插針 , 引腳長 3.56mm

44—彎插印制板型插孔 , 引腳長 3.56mm

34—彎插印制板型插針 , 引腳長 4.37mm

45—彎插印制板型插孔 , 引腳長 4.37mm

PP—插頭與插頭對應相連 PS—插頭與插座對應相連 SS—插座與插座對應相連

⑦ 接觸件鍍覆 : 1—鍍金

⑧ 鎖緊件類型：00—無鎖緊件；JC—鎖緊螺釘 ( 一字槽 )；JC1—鎖緊螺釘 ( 內六角，不推薦選用 )； TH—

連接螺母；TH1—帶焊接安裝功能的連接螺母；SH—帶焊接安裝功能的導向套； NH—帶螺母安裝的導

向套；DZ—導向柱；DK- 導向孔。（鎖緊件均不可拆卸）
