- 加工定制：
- 是
- 材質：
- 碳鋼、鑄鐵、鑄鋼、不銹鋼、不銹鋼304、不銹鋼316、合金鋼、鉻鉬釩鋼、C4鋼、WCB
| 加工定制 | 是 |
| 材質 | 碳鋼、鑄鐵、鑄鋼、不銹鋼、不銹鋼304、不銹鋼316、合金鋼、鉻鉬釩鋼、C4鋼、WCB |
| 連接形式 | 法蘭 |
| 公稱通徑 | 15-500（mm） |
| 適用介質 | 水,蒸汽,油品,各種高腐蝕化學介質,弱酸堿介質,氨氣,氮?dú)?氧氣,氫氣,液化氣,空氣 |
| 壓力環境 | 高壓 |
| 工作溫度 | 高溫 |
| 流動方向 | 單向 |
| 驅動方式 | 氣動 |
| 零部件及配件 | 執行器 |
| 類型(通道位置) | 二通式 |
| 標準 | 國標 |
| 密封形式 | 硬密封型 |
| 規格 | 15-500mm |
| 品牌 | 上海、江蘇、新奧、東奧、富陽調節閥、特一、信泰、凱泰、中滬 |
| 型號 | HAA-16C、HAA-25C、HAA-40C、HAA-64C、HAA-100C、ZMQ-16P、H |
一、HAA氣動角式調節閥概述
氣動角式調節閥是屬于CV3000調節閥系列產品之一。氣動單座角式調節閥芯采用上導向結構，閥結構緊湊，壓降損失小，流量大，可調范圍廣，流量特性精度高。配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。
氣動角式調節閥的泄漏量符合ANSI B16.104標準。符合GB/T4213-92標準。
同類CV3000系列角型調節閥還有HAV文丘里角型調節閥，用戶可根據現場工況需要選擇。
二、HAA氣動角式調節閥閥體
| 形 式 | 角型單座鑄造球型閥 |
| 公稱通徑 | 40、50、65、80、100、150、200mm |
| 公稱壓力 | ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa |
| 連接型式 | 法蘭連接密封面型式 | FF、RF、RJ、LG、MFM |
| 法蘭標準 | JIS B2201-1984、JB/T79.1-94（PN1.6MPa）、JB/T79.2-94（PN4.0、6.4MPa）、ANSI B16.5-1981、HG20594-97、HG20618-97等 |
| 焊接連接 | 嵌接焊SW（40~50mm）對接焊BW（65~200mm） |
| 材料 | 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16）鈦等 |
| 上閥蓋 | 常溫型（P） | 0~+230℃ |
| 伸長I型（EI） | -45~-17 +230~+566℃ |
| 伸長II型（EII） | -100~-45℃ |
| 伸長III型（EIII） | -196~-100℃ |
| 壓蓋型式 | 螺栓壓緊式 |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 |
三、HAA氣動角式調節閥閥內組件
| 閥芯型式 | 單座套筒式柱塞型閥芯 |
| 流量特性 | 高容量流量特 | 金屬閥座 | 等百分比特性（%V）和線性特性（LV） |
| 軟閥座 | 等百分比特性（%T）和線性特性（LT） |
| 高精度流量特性 | 金屬閥座 | 等百分比特性（%VF）和線性特性（LVF） |
| 軟閥座 | 等百分比特性（%TF）和線性特性（LTF） |
| 材 料 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L、不銹鋼堆焊司太萊合金等） |
四、HAA氣動角式調節閥執行機構
| 型 式 | HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構 |
| 膜片材料 | 乙丙橡膠夾尼龍布、丁jing橡膠夾尼龍布 |
| 彈簧范圍 | 20~100、80~240KPa（HA型），190~350、190~400KPa（VA6型） |
| 供氣壓力 | 140~400KPa（HA型）、400~500KPa（VA6型）、300~500KPa（VP型） |
| 氣源接口 | RC1/4"（HA、VA6型、RC3/8"（VP型） |
| 環境溫度 | -30~+70℃ |
附件：定位器（HEP型、YT1000型）、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用方式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式
五、HAA氣動角式調節閥性能 泄 漏 量 金屬閥座：小于閥額定容量的0.5%，符合ANSI B16.104-1976Ⅱ級
軟 閥 座 小于閥額定容量的10-7，符合ANSI B16.104-1976Ⅵ級
回 差 帶定位器：小于全行程的1%
不帶定位器：小于全行程的3%
基本誤差 帶定位器：小于全行程的±1%
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料時
免責聲明
本網頁所展示的有關【HAA氣動角式調節閥 調節閥】的信息/圖片/參數等由的會員【 上海鈺歐閥門制造有限公司 】提供，由智能裝備網會員【 上海鈺歐閥門制造有限公司 】自行對信息/圖片/參數等的真實性、準確性和合法性負責，本平臺（本網站）僅提供展示服務，交易前請與賣家聯系，謹慎交易，因交易而產生的法律關系及法律糾紛由您自行協商解決，本平臺（本網站）對此不承擔任何責任。您在本網頁可以瀏覽【HAA氣動角式調節閥 調節閥】有關的信息/圖片/價格等及提供
【HAA氣動角式調節閥 調節閥】的商家公司簡介、聯系方式等信息。
在您的合法權益受到侵害時，請您致電0755-27219112，我們將竭誠為您服務，感謝您對智能裝備網的關注與支持！
1、產品圖片僅供參考，不能作為您選型購買的依據；2、聯系時說明您是在[ 智能裝備網 ]看到的。
JUMO調節器 ￥600.00/個
斯派莎克KE73調節閥氣 面議

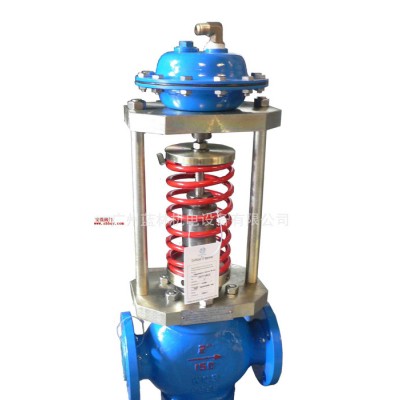

自力式溫控閥，溫度調 面議
