■概述

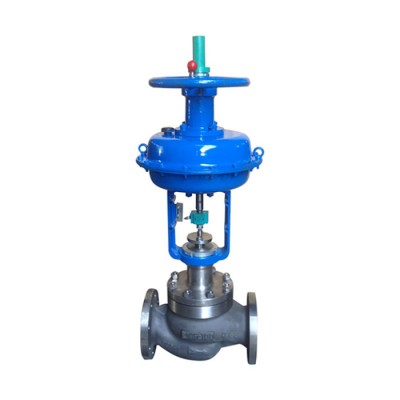

   HSC套筒單座調節閥是一種高性能的單座調節閥，適用于高壓差產生閃蒸空化的場合，堅固的套筒保護閥體不受閃蒸和空化的破壞。閥體，液體通道呈S流線型，壓降損失小，流量大、可調范圍廣。
   閥芯導向面積大，抗振性好。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。
技術參數和性能
■閥  體
 型式：直通單座套筒式鑄造球型閥
 公稱通徑：40—200mm
 公稱壓力：ANSl 125、150、300、600
                JIS 10、16、20、30、40K
                PN1.6、4.0、6.4MPa
連接型式：法蘭式：FF、日F、RJ、LG
               標準按ANSI B16.5；JIS B2201
               JB／T79.1  PNl.6MPa，JB／T79。2凹凸面
               焊接式：嵌接焊SW(40～50mm)
               對接焊BW(65—200mm)
材料：  HT200 Zg25 ZGlC門8Ni9
           ZGOCr17Ni?2M02 1.25Cr0.5MO 5.0Cr0.5MO
           SCPH21  SCPH61  Ti
上閥蓋：常溫型(P)：-17～+230℃
            伸長I型(E1)：-45～－17℃
            +230—+566℃
            伸長II型(E2)：整體式(E2 1)：
            －100～-45℃
            焊接式(E2W)：
            －196-100℃
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉紡織填料。
■閥內組件
閥芯型式：?jiǎn)巫淄彩街烷y芯
流量特性：等百分比(％)和線性(L)  (金屬閥座)
套筒形式：分離式套筒
材料：  (17-4PH、0C門7N門2M02)
■執行機構
型式：HA多彈簧式薄膜執行機構
膜片材料：乙丙橡膠夾尼龍
彈簧范圍：0.02-0，10，0.08～0.24MPa
供氣壓力：0.14，0.16，0，28，0。40MPa
氣源接頭：日c1／4
環境溫度：-30～+70℃
閥作用型式：氣一開式或氣一關式
■備注：該閥也可配用VAS和VP執行機構
■附件：：定位器、手輪機構、氣動閥位傳送器
■性能
匯漏量：符合標準ANSI B16。104lV級，小于額定
Cv的0.0 7％
回差：3％(不帶定位器)；1％(帶定位器)
線性：  ±5％(不帶定位器)；  ±1％(帶定位器)
備注：采用標準的V型聚四氟乙烯填料
■可凋范圍：50:1
Cv值和行程

允許壓差
 A、閥配用HA或VA執行機構

  氣一關式閥點擊查看.doc

   氣一開式閥點擊查看.doc

備注：1、深色框內數字表示閥配用標準規格執行機構。
         2、量大允許壓差不準超過ANSI B16.34或J，SB2201標準規定的量大值。
         3、同一格內上方數字表示閥全開允許壓差，下方數字表示閥關閉時的允許壓差
