供應川滬牌調節閥，ZRSN電動雙座調節閥

品牌名稱
川滬牌
產品標簽
供應總量
688
最小起訂
1
廠家區域
上海
發貨期限：
自買家付款之日起 天內發貨
1、產品圖片僅供參考，不能作為您選型購買的依據；2、聯系時說明您是在[ 智能裝備網 ]看到的。
好貨推薦

供應川滬牌氣動高壓調

￥2800.00/

供應川滬牌調節閥，智

￥1850.00/

供應川滬牌調節閥，電

￥2580.00/

供應川滬ZRSN電動雙座

面議

供應川滬牌ZRSG調節閥

￥1500.00/

供應川滬電動調節閥，

面議

店鋪信息

所在地區：上海

會員級別：企業用戶第1年

身份認證：

已  繳 納：0.00 元保證金

我的勛章： [誠信檔案]

在線客服：

企業名片

上海川滬閥門有限公司

微信客服
【溫馨提示】來電請說明在智能裝備網看到我們的，謝謝
產品詳情
標準：
國標
材質：
碳鋼
標準 國標
材質 碳鋼
工作溫度 常溫
公稱通徑 20-300
連接形式 法蘭
流動方向 其它
密封形式 其它
驅動方式 電子
適用介質 水
形態 其它
零部件及配件 配件
壓力環境 常壓
品牌 川滬牌
型號 ZRSN

ZRSN電動雙座調節閥

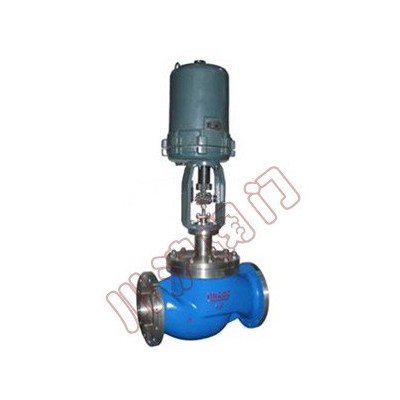

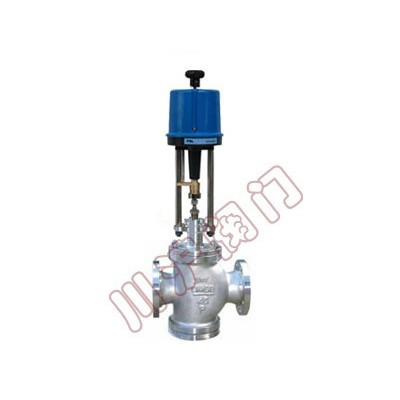

ZRSN電動雙座調節閥(配3810執行器） ZDSN電動雙座調節閥(配PS執行器）
ZRSN電動雙座調節閥(配3810執行器） ZDSN電動雙座調節閥(配PS執行器）
一、電動雙座調節閥 概述

　　電動雙座調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點?？刂凭群托阅鼙菵KZ型有明顯提高。雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄漏要求不嚴、壓差較大的干凈介質場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。

二、電動雙座調節閥 主要零件材料及結構圖
1 閥體 WCB CF8 CF8M CF3M
2 閥座 304 304 316 316L
3 閥芯 304 304 316 316L
4 導向套 WCB CF8 CF8M CF3M
5 閥蓋 WCB CF8 CF8M CF3M
6 填料 PTFE/柔性石墨
7 彈簧 65Mn 304 316 316L
8 螺母 304 304 316 316L
9 閥桿 304 304 316 316L
三、電動雙座調節閥 閥蓋形式

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

四、電動雙座調節閥 主要技術參數
公稱通徑DN（mm） 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數
(KV) 		直線 7.6 12.1 19.4 30.3 48.3 75.9 121 194 302 484 759 1210 1936
等百
分比 		6.9 11 17.6 27.5 44 69.3 110 176 275 440 693 1100 1760
額定行程L（mm） 16 25 40 60 100
公稱壓力PN（MPa） 1.6? 2.5? 4.0? 6.4
執行機構型號 PSL 201/202 204 208 312 320
3810L 3810LSA-08 3810LSA-20 3810LSB-30 3810LSB-50 3810LSC-65
固有流量特性 直線、等百分比
固有可調比 50：1
工作溫度t（℃） 普通型：鑄鋼-40-250；鑄不銹鋼-60-250??? 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450
輸入信號 0-10mADC、4-20mADC、220VAC（開關信號）
電源電壓 220VAC? 50Hz
五、電動雙座調節閥 電動執行機構

1、電動執行機構主要性能指標參數

型號 額定輸出力N 速度mm/s 技術參數
PSL 381L PSL 381L PSL 381L PSL 381L
201 381LSA-08
381LXA-08 		1000 800
800 		0.25 4.2
4.2 		電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
 電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
202 381LSA-20
381LXA-20 		2000 2000
2000 		0.50 2.1
2.1
204 381LSB-30
381LXB-30 		4500 3000
3000 		0.50 3.5
3.5
208 381LSB-50
381LXB-50 		8000 5000
5000 		1.00 1.7
1.7
312 381LSC-65 12000 6500 0.60 2.8
325 381LSC-99 25000 10000 1.0 2.0

2、主要性能指標

項目 指標值
基本誤差％ 配3810L±2.5； 帶定位器 ±1.0
回差％ 配381L ±2.0； 配PSL±1.0
死區％ 1.0
始終點偏差％ 電開 始點 ±2.5
終點 ±2.5
電關 始點 ±2.5
終點 ±2.5
可調范圍 50：1
額定行程偏差％ 2.5
泄量量L/H 符合JB/T7387-94 IV級 小于閥的額定容量×10-4

3、允許壓差

公稱通徑 20 25 40 50 65 80 100 150 200 250 300
閥座直徑 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
執行機構 允許壓差△P（MPa）
配PSL PSL202 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
PSL204 4.31 2.76 1.76 1.04 0.69 0.44
PSL208 1.86 1.23 0.78 0.50 0.35 0.20
PSL320 ?1.26 0.87 0.49 0.32 0.22
配381L 381LSA-20 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
381LSB-50 4.79 3.06 1.96 1.16 0.76 0.49
381LSC-65 1.51 0.99 0.64 0.41 0.28
381LSC-99 0.63 0.44 0.25 0.16 0.11

注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

六、電動雙座調節閥 主要外型尺寸 ZSM電動套筒調節閥( 外型尺寸圖）
公稱通徑（DN） 20 25 32 40 50 65 80 100 125 150 200 250 300
結構長度
（L） 		PN16/25 180 185 200 220 250 275 305 350 410 450 550 670 770
PN40 185 190 210 230 255 285 310 355 425 460 560 690 795
PN64 190 200 220 240 265 295 320 370 400 475 570 752 819
常溫型
（H） 		PN16/25 535 553 556 698 703 959 969 981 1061 1076 1109 1361 1458
PN40 540 558 561 703 708 964 974 986 1066 1081 1114 1366 1463
PN64 545 563 566 708 713 969 979 991 1071 1086 1119 1371 1468
高溫型
（H） 		PN16/25 735 753 756 898 903 1209 1219 1231 1381 1396 1429 1711 1808
PN40 745 763 766 908 913 1219 1229 1241 1391 1406 1439 1721 1818
PN64 755 773 776 918 923 1229 1239 1251 1401 1416 1449 1731 1828
H1 PN16/25 95 117 120 139 144 188 208 220 268 278 320 441 465
PN40 100 122 125 144 149 193 213 225 273 283 325 446 470
PN64 105 127 130 149 154 198 218 230 278 288 330 451 475
H2 87 90
D 225 257 310
壓力等級 GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
執行機構 PSL系列、3810系列、DKJ或DKZ系列等

相關名稱：電動雙座調節閥 電子式雙座調節閥
