| 加工定制 | 是 |
| 材質 | 碳鋼 |
| 連接形式 | 法蘭 |
| 公稱通徑 | 60（mm） |
| 適用介質 | 水,蒸汽,油品 |
| 壓力環境 | 1.6 |
| 工作溫度 | 常溫 |
| 流動方向 | 單向 |
| 驅動方式 | 電磁 |
| 零部件及配件 | 閥體 |
| 形態 | 隔膜式 |
| 類型(通道位置) | 直通式 |
| 標準 | 國標 |
| 密封形式 | 軟密封型 |
| 品牌 | 上明 |
| 型號 | ZZWP |
一、產品[自力式溫度調節閥]的詳細資料：
產品型號：ZZWP型

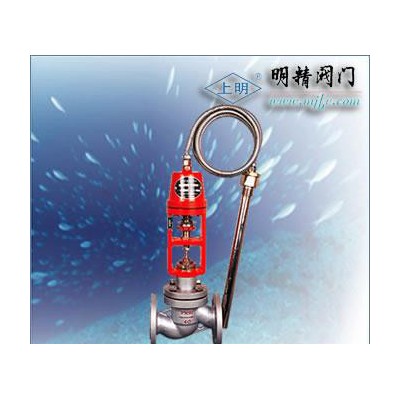

產品名稱：自力式溫度調節閥
產品特點：上明牌ZZWP型自力式溫度調節閥無需外加能源，明精公司利用被調介質自身能量實現溫度自動調節的執行器產品，公稱壓力PN16、40、64；溫度調節范圍從0~270°C；溫度控制器連接頭為G1″外螺紋；法蘭標準：PN16、40按GB9113—88；PN64按JB79.2—94 ， PN16為凸面法蘭； PN40、65為凹面法蘭，閥體為凹面。結構長度按GB12221—89標準。
二、主要零件材料：
| 閥體 | ZG230—45 | ZG1Cr18Ni9Ti |
| 閥座 | ZG1Cr18Ni12Mo2Ti | Cr18Ni12Mo2Ti |
| 閥芯 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
| 波紋管套 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
| 平衡波紋管 | 1Cr18Ni9Ti | |
| 溫包 | H62 | 1Cr18Ni9Ti |
| 毛細管 | H62 | 1Cr18Ni9Ti |
| 接頭 | 35 | 1Cr18Ni9Ti |
三、主要技術參數和性能指標：
| 公稱通徑DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| 公稱壓力PN(Mpa) | 1.6 4.0 |
| 額定流量系數（KV） | 單座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 |
| 雙座 | | | 12 | 22 | 33 | 53 | 53 | 132 | 209 | 330 | 528 | 836 | 1210 |
| 套筒 | | | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 |
| 額定行程 | | 6 | 8 | 10 | 14 | 20 | 35 |
| 允許**大壓差(Mpa) | 1.6 | 1.5 | 0.5 |
| 溫度調節范圍(°C) | 0~70、50~120、100~170、150~220、200~270 |
| 調節精度（%） | ±5 |
| 允許超載值（°C） | 分別為上述溫度調節范圍上限加50 |
| 使用環境溫度（°C） | -40~+80 |
| 安裝接頭（M） | G1” |
| 毛細管長度（M） | 3、5 |
| 允許泄漏量 | 硬密封（1/h） | 雙座、套筒：5×10-3×閥額定容量（II級）單座：10-4×閥額定容量（IV） |
| 軟密封（m1/min） | 0.15 | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 | 11.10 |
四、上明牌ZZWP型自力式溫度調節閥公稱通徑的外形尺寸：
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| 法蘭端面距離(L) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
| 總高度(H) | 500 | 540 | 580 | 640 | 700 | 750 | 820 | 950 | 1100 | 1280 |
| 溫包插入深度(T) | 235 430 | 430 630 | 1000 |
| 溫包外露高度 | 350 |
| 溫包直徑 | 25(護套直徑Φ28) |
| 重量 | 8 | 10 | 13 | 15 | 18 | 30 | 35 | 60 | 75 | 85 | 110 | 150 |
