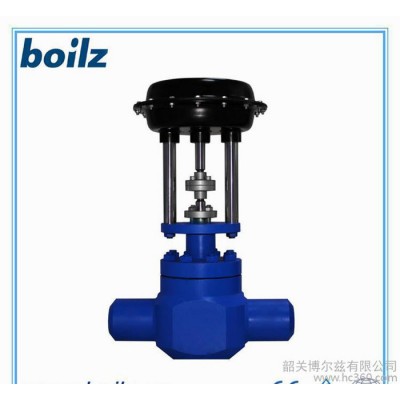

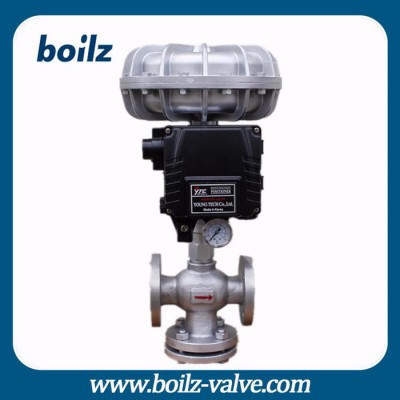

籠式雙座調節閥（型號TYP301）

  籠式雙座調節閥是壓力平衡式調節閥，閥內流體通道呈S流體線型，還設有一個改善

套筒周圍流體平穩流動的導向翼，優點是壓降損失小，流量大，可調范圍廣。流量特性

曲線精度高，動態穩定性好。噪聲低，空化腐蝕小，調節閥動態穩定性好、噪聲低、

防空化，適宜控制各種溫度的高壓差流體。配用多彈簧薄膜執行機構或電動執行機構，

其結構緊湊、輸出力大。產品符合GB/T4213-2008，DIN和ANSI標準。
型      式：直通籠式雙座
公稱通徑：150～500mm
公稱壓力：ANSI 125,150，300，600，JIS 10，16，20，30，40K，

              PN1.6,4.0,6.4MPa
連接形式：法蘭式：FF RF RJ LG標準按ANSI B16.5，JISJB/T79.1凸面，

                          JB/T79.2凹凸面，PN4.0MPa
              焊接式：嵌接焊SW、對接焊BW
上 閥 蓋： 常溫型：-17~230℃；伸長型I型：-199℃-560℃
填     料：V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料，石墨。
閥內組件
閥芯形式：壓力平衡式閥芯
流量特性：高精度流量特性，高容量流量特性。
執行機構
形      式：多彈簧式薄膜/活塞執行機構、電動 膜片材料：乙丙橡膠夾尼龍
供氣壓力：0.02～0.45MPa 氣源接頭 Rc1/4 環境溫度：-30～+70℃
閥作用形式：氣-開、氣-關式
附         件：定位器、手輪機構、閥位傳送器。
性 能
泄  漏    量：金屬閥座：符合標準ANSI B16.104 VI級，小于額定Cv的0.01％
                  聚四氟乙烯閥座：符合標準ANSI B16.104IV級，小于額定Cv的10-7
回         差：3％（不帶定位器），1％（帶定位器） 線性 5％（不帶定位器），1％（帶定位器）
可   調   比：50:1,30:1
