產品詳情
材質：
碳鋼
公稱通徑：
20-300
材質 碳鋼
公稱通徑 20-300
連接形式 法蘭
品牌 川滬牌
型號 ZRSL

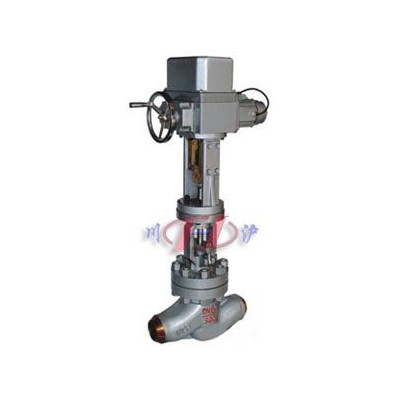

ZRSL電動籠式單座調節閥|平衡式電動調節閥
ZRSL電動籠式單座調節閥(配3810執行器） ZDSL電動籠式單座調節閥(配PS執行器）
ZRSL電動籠式單座調節閥(配3810執行器） ZDSL電動籠式單座調節閥(配PS執行器）
一、電動籠式單座調節閥 概述

　　 電動籠式單座調節閥是一種壓力平衡調節閥,采 用籠式套筒導向、單座密封結構，配用多彈簧執行機構或者 電動執行機構，流道呈S流線型，選用進口密封環。整體具 有工作平穩、允許壓差大、流量特性精確噪音低等特點。特 別適用于允許壓差小、閥前后壓差較大的工作場合。 本系列產品有常溫型、高溫型、低溫型、調節切斷型、 波紋管密封型等多種型式。產品公稱壓力等級有PN1.6、4.0 6.4、10.0；閥體口徑范圍DN20-DN300；適用流體溫度-150℃ -+560℃范圍內多種檔次；泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級； 流量特性有直線、等百分比。多種規格可供選擇

二、電動籠式單座調節閥 主要零件材料及結構圖
1 閥體 WCB CF8 CF8M CF3M
2 閥座 304 304 316 316L
3 閥芯 304 304 316 316L
4 導向套 WCB CF8 CF8M CF3M
5 閥蓋 WCB CF8 CF8M CF3M
6 閥桿 304 304 316 316L
7 填料 PTFE/柔性石墨
8 彈簧 65Mn 304 316 316L
9 螺母 304 304 316 316L
三、電動籠式單座調節閥 閥蓋形式

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

四、電動籠式單座調節閥 主要技術參數
公稱通徑DN（mm） 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數
(KV) 		直線 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
等百
分比 		6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
額定行程L（mm） 16 25 40 60 100
公稱壓力PN（MPa） 1.6 2.5 4.0 6.4 10.0
執行機構型號 PSL 201/202 204 208 312 320
3810L 3810LSA-08 3810LSA-20 3810LSB-30 3810LSB-50 3810LSC-65
固有流量特性 直線、等百分比
固有可調比 50：1
工作溫度t（℃） 普通型：鑄鋼-40-250；鑄不銹鋼-60-250 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450
輸入信號 0-10mADC、4-20mADC、220VAC（開關信號）
電源電壓 220VAC 50Hz
五、電動籠式單座調節閥 電動執行機構

1、電動執行機構主要性能參數

型號 額定輸出力N 速度mm/s 技術參數
PSL 381L PSL 381L PSL 381L PSL 381L
201 381LSA-08
381LXA-08 		1000 800
800 		0.25 4.2
4.2 		電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
 電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
202 381LSA-20
381LXA-20 		2000 2000
2000 		0.50 2.1
2.1
204 381LSB-30
381LXB-30 		4500 3000
3000 		0.50 3.5
3.5
208 381LSB-50
381LXB-50 		8000 5000
5000 		1.00 1.7
1.7
312 381LSC-65 12000 6500 0.60 2.8
325 381LSC-99 25000 10000 1.0 2.0

2、主要性能指標

項目 指標值
基本誤差％ 配3610L±2.5； 帶定位器 ±1.0
回差％ 配361L ±2.0； 配PSL±1.0
死區％ 1.0
始終點偏差％ 電開 始點 ±2.5
終點 ±2.5
電關 始點 ±2.5
終點 ±2.5
可調范圍 50：1
額定行程偏差％ 2.5
泄量量L/H 符合JB/T7387-94 IV級 小于閥的額定容量×10-4

3、、允許壓差

公稱通徑 20 25 40 50 65 80 100 150 200 250 300
閥座直徑 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
執行機構 允許壓差△P（MPa）
配PSL PSL202 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
PSL204 4.31 2.76 1.76 1.04 0.69 0.44
PSL208 1.86 1.23 0.78 0.50 0.35 0.20
PSL320 1.26 0.87 0.49 0.32 0.22
配361L 381LSA-20 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
381LSB-50 4.79 3.06 1.96 1.16 0.76 0.49
381LSC-65 1.51 0.99 0.64 0.41 0.28
381LSC-99 0.63 0.44 0.25 0.16 0.11

注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

六、電動籠式單座調節閥 主要外型尺寸 ZSP電動單座調節閥( 外型尺寸圖）

公稱通徑（DN）

20

25

32 40 50 65

80

100 125 150 200

250

300

結構長度
（L）

PN16/25

185

200

205 222 250 276

298

350 410 451 600

670

735

PN40

190

205

210 230 255 285

310

355 425 460 615

685

750

PN64、100

200

210

220 251 286 311

337

394 440 475 630

700

765

常溫型
（H）

PN16/25

699

711

728 728 731 827

839

857 895 1140 1160

1305

1512

PN40

679

721

738 738 741 837

849

867 905 1150 1180

1335

1565

PN64/100

682

733

750 750 753 849

861

879 917 1180 1240

1385

1605

高溫型
（H）

PN16/25

849

861

893 893 901 975

1024

1067 1250 1400 1420

1513

1670

PN40

859

871

903 903 911 985

1034

1077 1260 1415 1440

1545

1690

PN64/100

875

885

915 915 923 997

1055

1095 1280 1450 1465

1575

1720

H1

PN16/25

53

58

68 73 80 90

98

108 123 140 168

203

230

PN40

53

58

68 73 80 90

98

115 135 150 188

223

255

PN64/100

63

68

75 83 88 100

105

125 148 170 203

235

265

注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。

相關名稱：電動籠式單座調節閥 平衡式電動調節閥
