企業名片| 標準 | 國標 |
|---|---|
| 工作溫度 | 常溫 |
| 流動方向 | 見產品 |
| 形態 | 自力式 |
| 品牌 | 科士達 |
| 型號 | HCB |
| 加工定制 | 是 |
產品概述

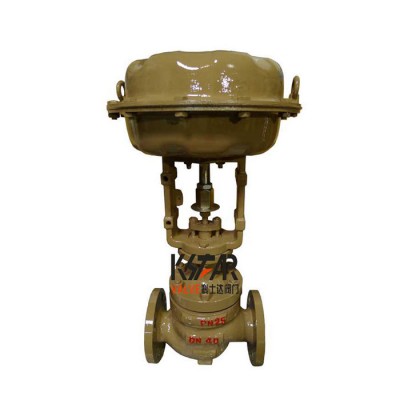

HCB籠式雙座調節閥是CV3000系列調節閥之一，是一種壓力平衡式的調節閥，閥體流體通道呈S流線型，還設有一個改善套筒周圍液體平穩流動的倒流翼，優點是壓降損失小，流量大，可調范圍廣，流量特性曲線精度高，動態穩定性好，噪音低，空化腐蝕小。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。適宜控制高溫、低溫的高壓差流體。
標準技術參數
閥 體
公稱直徑：20~400mm
公稱壓力：ANSI 125、150、300、600
JIS10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式：法蘭式：FF、RF、RJ和LG
標準按ANSI B16.5，JIS B2201
JB/T79.1 PN1.6MPa，JB/T79.2
凹凸面
焊接式：嵌接焊SW(40~50mm)
對接焊BW(65~200mm)
材 料：ZG25
ZG1Cr18Ni9
1.25Cr0.5Mo 5.0Cr0.5Mo
SCPH21 SCPH61 Ti
上閥蓋：常溫型 (P)：-17~+230℃
伸長Ⅰ型(E1)：-45~-17℃ +230~+566℃
伸長Ⅱ型(E2)：整體式(E2I)：-100~-45℃
焊接式(E2W)：-196~-100℃
波紋管型：-17~+230℃
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料，含浸聚四氟
乙烯石棉填料，石墨編織填料。
執行機構
型 式：HA多彈簧式薄膜執行機構。
彈簧范圍：0.02~0.10，0.08~0.24MPa
供氣壓力：0.14，0.16，0.28，0.40MPa
所源接頭：Rc1/4
環境溫度：-30~+70℃
閥作用型式：氣開式或氣關式
性 能
泄漏量：常溫型
金屬閥座：符合標準ANSI B16.104Ⅱ級，≤0.5%額定Cv，特殊要求可做到Ⅲ級，≤0.1%額定Cv
聚四氟乙烯閥座：符合標準ANSI B16.104Ⅵ級，≤10額定Cv
金屬閥座：符合標準ANSI B16.104Ⅱ級，≤0.5%額定Cv
回 差：3%(不帶定位器)
1%(帶定位器)
線 性：±5%(不帶定位器)
±1%(帶定位器)
備 注：采用標準的V型聚四氟乙烯填料。
可調節范圍
50：1
外形尺寸
| 公稱通徑 | 執行機構 | H | C | φB | E | |||
| 常溫型（P） | 伸長Ⅰ型（E1） | 伸長Ⅱ型（E2I） | 伸長Ⅱ型（E2W） | |||||
| 40 | LHA1D、R | 425 | 590 | 705 | 945 | 230 | 218 | 70 |
| LHA2D、R | 500 | 665 | 780 | 1020 | 281 | 267 | ||
| LHA3D、R | 590 | 760 | 875 | 1140 | 363 | 350 | ||
| 50 | LHA1D、R | 425 | 595 | 710 | 950 | 230 | 218 | 80 |
| LHA2D、R | 500 | 670 | 785 | 1025 | 281 | 267 | ||
| LHA3D、R | 595 | 765 | 875 | 1140 | 363 | 350 | ||
| 65 | LHA2D、R | 575 | 745/755 | 880 | 1130 | 281 | 267 | 88 |
| LHA3D、R | 630 | 800/810 | 930 | 1180 | 363 | 350 | ||
| LHA4D、R | 865 | 1035/1045 | 1165 | 1495 | 520 | 470 | ||
| 80 | LHA2D、R | 580 | 755/765 | 900 | 1135 | 281 | 267 | 98 |
| LHA3D、R | 635 | 810/820 | 955 | 1190 | 363 | 350 | ||
| LHA4D、R | 870 | 1045/1055 | 1190 | 1505 | 520 | 470 | ||
| 100 | LHA2D、R | 610 | 810/870 | 915 | 1150 | 281 | 267 | 113 |
| LHA3D、R | 660 | 860/870 | 1020 | 1205 | 363 | 350 | ||
| LHA4D、R | 890 | 1100/1110 | 1255 | 1520 | 520 | 470 | ||
| LVA5R | 1420 | 1635 | 1820 | 2050 | - | 620 | ||
| LVA6R | 1160 | 1375 | 1560 | 1790 | - | 445 | ||
| 150 | LHA3D、R | 785 | 1020/1045 | 1250 | 1385 | 363 | 350 | 170 |
| LHA4D、R | 955 | 1190/1215 | 1425 | 1570 | 520 | 470 | ||
| LVA5R | 1480 | 1740 | 1980 | 2110 | - | 620 | ||
| LVA6R | 1220 | 1480 | 1720 | 1850 | - | 445 | ||
| 200 | LHA4D、R | 1090 | 1350 | 1580 | 1710 | 520 | 470 | 220 |
| LVA5R | 1585 | 1850 | 2145 | 2275 | - | 620 | ||
