加工定制	是
材質	鑄鋼
連接形式	法蘭
公稱通徑	DN20-200（mm）
適用介質	水
壓力環境	常壓
工作溫度	常溫
流動方向	單向
驅動方式	氣動
零部件及配件	閥體
形態	隔膜式
類型(通道位置)	二通式
標準	國標
密封形式	軟密封型
規格	DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100
品牌	上海京蝶
型號	ZZYP

????

????

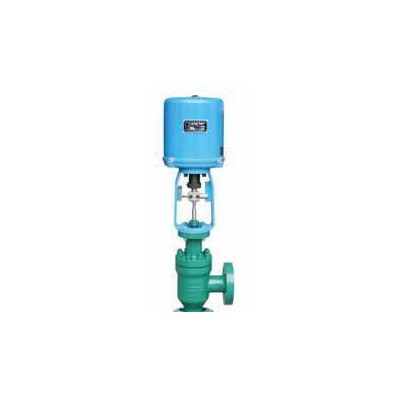

自力式壓力調節閥，由控制閥門、執行器和一個設定壓力的彈簧組成。

適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中的閥前（當閥前壓力升高時，控制閥開啟）或閥后（當閥后壓力升高時，控制閥關閉）壓力控制。

主要技術參數和性能指標

????

公稱通徑（DN）		20	25		32	40		50		65	80		100			125		150		200		250		300
額定流量系數（KV）		7	11		20	30		48		75	120		190			300		480		760		1100		1750
額定行程		8			10			14		20			25		40					50		60		70	????
公稱壓力（MPa）		1.6???? 4.0???? 6.4																							????
????壓力調節范圍（Kpa）		15~50???????????? 40~80???????????????????? 60~140???????????????????????? 120~220???????????????????????????? 160~220???????????????????????? 200~260240~300???? 280~350???????? 330~400???????????????????????????? 380~450???????????????????????? 480~560???????????????????????? 540~620600~700???? 680~800???????????? 780~900???????????????? 880~1000???????????????????????????? 950~1500???????????? 1000~2500																							????
流量特性		快開																							????
調節精度%		±5																							????
使用溫度（℃）		≤350																							????
1、允許泄漏量	硬密封（1/h）	單座：≤10-4閥額定容量（IV）級；雙座、套筒：≤5×10-4閥額定容量（II級）																							????
	軟密封（1/h）	0.15		0.30			0.45		0.60			0.90		1.7			4.0		6.75		11.10		16.0		????
2、減壓比	**大	10																							????
	**小	1.25																							????

????

????

????

????

????

????

????1、若您還未選定型號，請向我們提供使用技術參數：

????1、公稱通徑、CV值

????2、流體性質：公稱壓力、溫度、黏度或酸堿性

????3、連接形式和規格

????4、閥體和閥內組件材料，是否需要硬化處理

????5、上閥蓋型式

????6、閥體和閥芯特性

????7、執行機構形式，是否帶手輪機構，供氣壓力

????8、正反作用（氣開式或氣關式）

????9、是否帶附件，請說明附件型號，以便我們?yōu)槟_選型

10、特殊要求（去油，禁銅處理等）

11、介質名稱

12、正常流量和**大流量

13、介質壓力，閥全開和全閉時的閥進口和出口壓力

14、流體介質的溫度和比重

15、流體介質的黏度，是否含有懸濁液

????

質量保證措施：

1．主體鑄件材料、理化指標達到**GB規定標準。

2．閥門制造、裝配、檢驗和試驗嚴格地按**GB和行業JB、ZB、HG、SH、YB、SD標準執行。

3．產品設計開發、生產、安裝服務按ISO9001質量保證體系標準進行控制。

4．所有的產品均附上使用說明書和產品合格證書。

5．產品清潔度和測定方法及供貨要求完全按JB/7748-95和JB/T7928-99標準執行。

6．為用戶、客戶提供各種技術咨詢和各種理化測試。

????

售后服務承諾：

1.產品質保期為12個月，在質保期內公司為用戶提供質量跟蹤服務，確屬產品制造問題，實行“三包”，上門提供現場技術咨詢及服務。

2.在質保期內，用戶如發現產品質量問題，公司在收到用戶函電后，4小時內給予答復，在24小時內派專人到需方現場解決問題。

????
