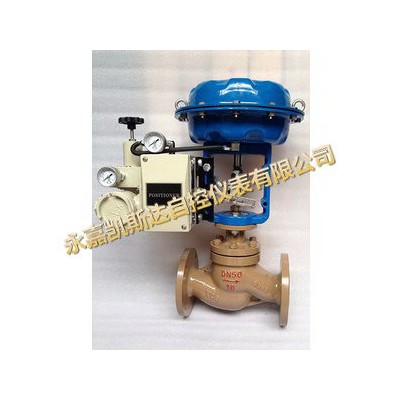

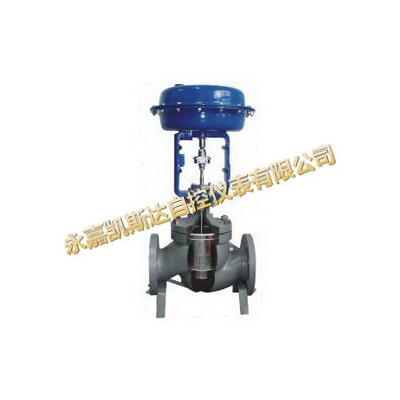

名稱：HCN低噪音籠式調節閥

屬性：cv3000系列

閥型的選擇：

(1)確定公稱壓力，不是用Pmax去套PN，而是由溫度、壓力、材質三個條件從表中找出相應的PN并滿足于所選閥之PN值。

(2)確定的閥型，其泄漏量滿足工藝要求。

(3)確定的閥型，其工作壓差應小于閥的允許壓差，如不行，則須從特殊角度考慮或另選它閥。

(4)介質的溫度在閥的工作溫度范圍內，環境溫度符合要求。

(5)根據介質的不干凈情況考慮閥的防堵問題。

(6)根據介質的化學性能考慮閥的耐腐蝕問題。

(7)根據壓差和含硬物介質，考慮閥的沖蝕及耐磨損問題。

(8)綜合經濟效果考慮的性能、價格比。需考慮三個問題：

a.結構簡單(越簡單可靠性越高)、維護方便、備件有來源；

b.T969H電動高壓調節閥使用壽命；

c.價格。

(9)優選秩序。

蝶閥-單座閥-雙座閥-套筒閥-角形閥-三通閥-球閥-偏心旋轉閥-隔膜閥。

執行機構的選擇：

(1)**的是氣動薄膜式，其次是活塞式**是電動式。

(2)電動執行機構主要優點是驅動源(電源)方便，但價格高，可靠性、防水防爆不如氣動執行機構，所以應優先選用氣動式。

(3)老電動執行機構笨重，我們已有電子式精小型高可靠性的電動執行機構提供(價格相應高)。

(4)老的ZMA、ZMB薄膜執行機構可以淘汰，由多彈簧輕型執行機構代之(性能提高，重量、高度下降約30%)。

(5)T969H電動高壓調節閥活塞執行機構品種規格較多，老的、又大又笨的建議不再選用，而選用輕的新的結構。

材料的選擇：

(1)閥體耐壓等級、使用溫度和耐腐蝕性能等方面應不低于工藝連接管道的要求，并應優先選用制造廠定型產品。

(2)水蒸汽或含水較多的濕氣體和易燃易爆介質，不宜選用鑄鐵閥。

(3)環境溫度低于-20℃時(尤其是北方)，不宜選用鑄鐵閥。

(4)對汽蝕、沖蝕較為嚴重的介質溫度與壓差構成的直角坐標中，其溫度為300℃，壓差為1.5MPa兩點連線以外的區域時，對節流密封面應選用耐磨材料，如鈷基合金或表面堆焊司特萊合金等。

(5)對強腐蝕性介質，選用耐蝕合金必須根據介質的種類、濃度、溫度、壓力的不同，選擇合適的耐腐蝕材料。

(6)閥體與節流件分別對待，閥體內壁節流速度小并允許有一定的腐蝕，其腐蝕率可以在lmm／年左右；節流件受到高速?zèng)_刷、腐蝕會弓[起泄漏增大，其腐蝕率應小于0.1mm／年。
