ZDLN電了式電動雙座調節閥

價格 ￥2000.00元/套
產品標簽
供應總量
20 套
最小起訂
1 套
廠家區域
上海
發貨期限：
自買家付款之日起 天內發貨
1、產品圖片僅供參考，不能作為您選型購買的依據；2、聯系時說明您是在[ 智能裝備網 ]看到的。
好貨推薦

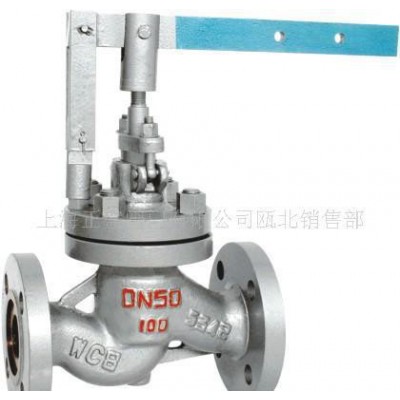

T47杠桿式調節閥、自

￥1020.00/套

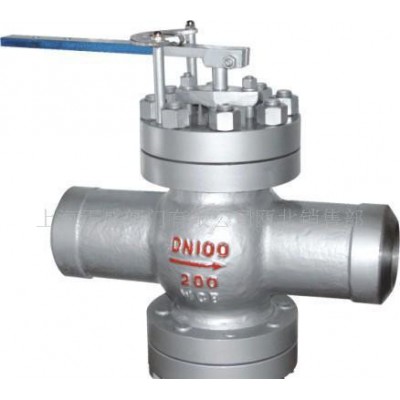

T40H回轉式調節閥

￥250.00/套

ZDLN電了式電動雙座調

￥2000.00/套

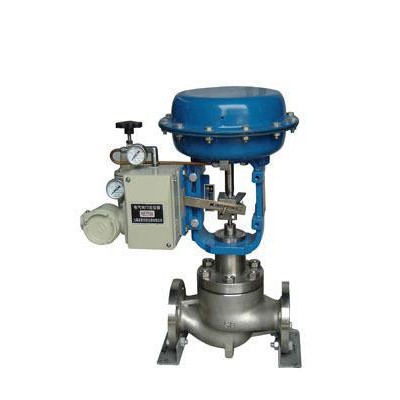

ZXP氣動薄膜單座調節

面議

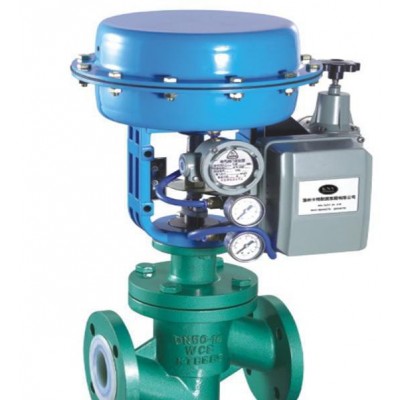

ZJHPF46襯氟氣動單座

￥5000.00/套

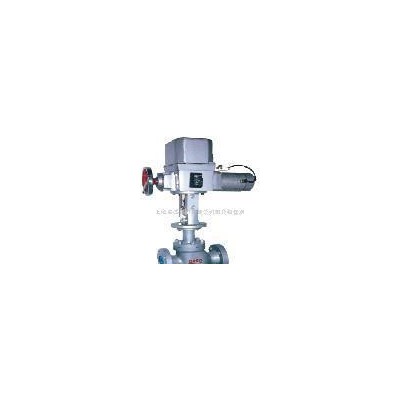

ZAZP電動直通單座調節

￥1800.00/套

店鋪信息

所在地區：上海

會員級別：企業用戶第1年

身份認證：

已  繳 納：0.00 元保證金

我的勛章： [誠信檔案]

在線客服：

企業名片

上海上武閥門有限公司

微信客服
【溫馨提示】來電請說明在智能裝備網看到我們的，謝謝
產品詳情
加工定制：
是
材質：
碳鋼
加工定制 是
材質 碳鋼
連接形式 法蘭式
公稱通徑 50-300（mm）
適用介質 水,蒸汽,油品,弱酸堿介質
壓力環境 常壓
工作溫度 常溫
流動方向 單向
驅動方式 電子
零部件及配件 執行器
形態 旋轉式
類型(通道位置) 二通式
標準 國標
密封形式 硬密封型
品牌 上海上武
型號 ZDLN

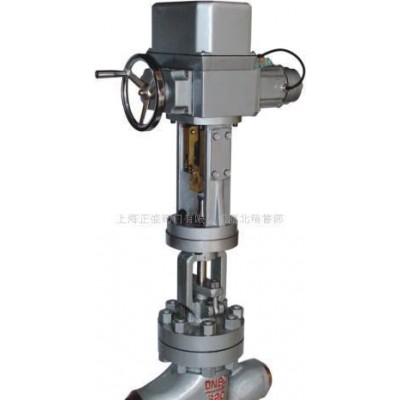

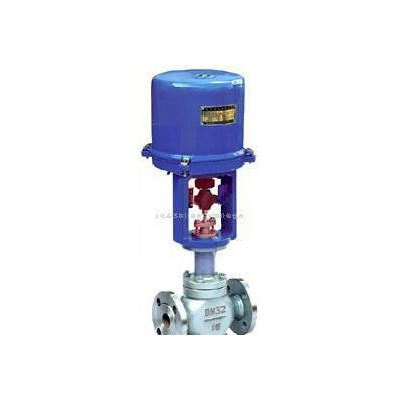

ZDLN電子式電動雙座調節閥
(防爆型電動調節閥)

概述

ZDLN電子式電動雙座調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點?？刂凭群托阅鼙菵KZ型有明顯提高。
雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄漏要求不嚴、壓差較大的干凈介質場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。



主要技術參數和性能指標

調節機構主要技術參數
配361L執行機構(中溫防爆型)
公稱通徑mm20253240506580100125150200250300400
閥座通徑mm20263240506680100125150200250300
額定流量系數kv6.91117.627.54469110176275440690100016002700
公稱壓力(MPa)0.6,1.6， 2.5， 4.0， 6.4
行程1016254060100
流量特性直線，等百分比，快開
工作溫度℃-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭尺寸符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產
閥體材質WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式直通雙座鑄造球型閥
上閥蓋型式普通式（常溫），熱片式（中溫），長頸式（低溫）
閥體允許壓差≤公稱壓力4.03.4
配用電動執
行機構型號		PSLPSL-201PSL-202PSL-204PSL-208PSL-312PSL325
361L361LSA-08361LSA-20361LSB-30361LSB-50361LSC-65361LSC-99
防爆型361LXA-20361LXB-30361LXB-50
注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。
2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決

性能

1、執行機構主要技術參數
型號額定輸出力N速度mm/s技術參數
PSL361LPSL361LPSL361LPSL361L
201361LSA-08
361LXA-08		1000800
800		0.254.2
4.2		電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪		電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
202361LSA-20
361LXA-20		20002000
2000		0.502.1
2.1
204361LSB-30
361LXB-30		45003000
3000		0.503.5
3.5
208361LSB-50
361LXB-50		80005000
5000		1.001.7
1.7
312361LSC-651200065000.602.8
325361LSC-9925000100001.02.0

2、性能指標
項目指標值
基本誤差％配3610L±2.5； 帶定位器 ±1.0
回差％配361L ±2.0； 配PSL±1.0
死區％1.0
始終點偏差％電開始點±2.5
終點±2.5
電關始點±2.5
終點±2.5
可調范圍50：1
額定行程偏差％2.5
泄量量L/H符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3

3、允許壓差
公稱通徑2540506580100150200250300
閥座直徑253240506580100125150200250300
執行機構允許壓差△P（MPa）
配PSLPSL2026.46.46.45.1
PSL204    6.46.45.62
PSL208       6.45.313.97
PSL320          6.44.14
配361L361LSA-206.46.46.46.4
361LSB-50    6.46.46.25
361LSC-65       6.44.233.23
361LSC-99          3.312.07
注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

外形尺寸mm

配PSL執行機構
配361執行機構
公通徑253240506580100125150200250300
L(mm)PN1.6MPa185200220250275300350410450550670770
PN4.0MPa190210230255285310355425460560740805
PN6.4MPa200210235265295320370440475570750820
H1(mm)117120139144188208220268278320441503
配PSLH(mm)普通型90791095596011121122113412131223126518131889
散熱片型103710401085109012751285129714121422146410582134
D(mm)176225
重量(KG)22.524.535.539.57285122181237378680840
配361LH(mm)普通型67067384084510371047105912931303134515381614
散熱片型80080397097512001210122214921502154417831859
D(mm)225310
重量(KG)3032515587100137194250391720880

相關型號:

電動防爆調節閥
ZAZN型電動雙座調節閥
ZDLJN型電子式電動精小型雙座調節閥
ZDSJN型電子式精小型電動雙座調節閥


訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
