Z

執行機構

H

結構形式

-公稱壓力

閥體材質

公稱通徑

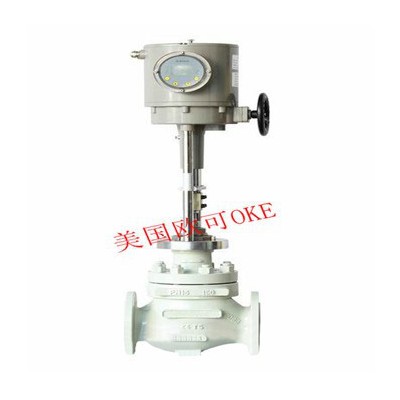

Z系列調節閥

J:氣動薄膜執行機構
  H:氣動活塞執行機構
  R:電動3810L執行機構
D:電動PSL執行機構

H直行程

D:多級套筒調節閥
G:軸流迷宮調節閥

PN160=160
CL1500LB=1500 LB

C=A105
  LC=LF2
  P=F304
  PL=F304L
  R=F316
  RL=F316L
D=特殊材質

DN25= DN25
NPS1〞=NPS1〞

如：Z型氣動薄膜多級套筒調節閥，壓力PN160，閥體材料為A105，公稱通徑DN50，型號為：ZJHD-160 DN50

設計特點
  高壓差范圍內連續調節
  采用多級節流介質逐漸減壓，每級壓降都在汽化壓力之上，抗汽蝕，噪音低。
  閥芯采用非平衡式結構，錐面密封，密封效果好。
  套筒結構為多孔籠式，嚴格按所需調節特性排列，調節性能好。
  閥芯上下均設有導向，調節平衡，無振動，自清能力強。
  密封面堆焊硬質合金，閥芯（桿）表面噴涂硬質合金材料，耐沖蝕，壽命長。
  應用
  鍋爐給水旁路作為啟動或低負荷運行時候給水調節。
  給水再循環旁路調節**小流量調節閥）。
  高壓旁路噴水減溫，過熱器噴水減溫。
  其他高壓差環境下介質調節。

設計特點

介質軸向流動，經過多級節流盤逐漸降壓，在承受大壓差時抗汽蝕，降噪音。

閥芯可設計為平衡事和非平衡式，平衡式在平衡孔處設有密封圈。

閥座為錐形密封面，在閥門關閉時，實現可靠密封。

密封面堆焊硬質合金，閥芯（桿）表面噴涂硬質合金材料，耐沖蝕，壽命長。

應用

汽機高壓內、外缸導管，主調節閥等疏水。

汽機中壓缸、中壓調節閥、低壓缸以及各抽氣系統疏水。

鍋爐過熱器噴水減溫。

高壓旁路、各種減溫系統高壓差噴水。

給水再循環、給水旁路閥、定期排污系統等。
