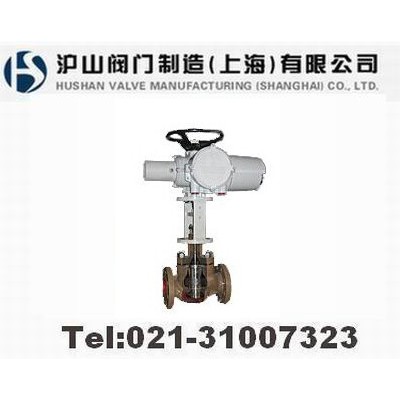

DHRM電動低噪音籠式調節閥 電動調節閥概述：可以降低可壓縮流體的噪音，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。閥芯采用壓力平衡式結構。流體通道有呈Ｓ流線型，還設有一個改善套筒周?chē)黧w平衡流動的導流翼，使其壓降損失小、流量大，噪音低，防氣蝕，抗空化。調節閥的泄漏量符合ANSI Bl6.104標準。 產品符合GB/T4213-92、JB/T7387-94 。

DHRM低噪音籠式調節閥閥體

型    式：直通鑄造球型閥

公稱通徑：40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600    JIS 10、16、20、30、40K     PN1.6、4.0、6.4MPa

連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
          法蘭標準：JIS  B2201-1984、ANSI  Bl6.5-1981、JB79-59等
          焊接連接：嵌接焊SW(40～50mm)   對接焊BW(65～200mm)
材    料：鑄鋼(ZG230-450)、鑄不銹鋼(ZGlCrl8Ni9Ti、ZGlCrl8Nil2Mo2Ti、ZGOOCr18Ni12Mo2Ti)、鈦等上 閥 蓋：常溫型(P)：-5~+230℃   伸長I型(EⅠ)： +230～+566℃

注：工作溫度不準超過各種材料的允許范圍。

壓蓋型式：螺栓壓緊式

填    料：V型聚四氟乙烯填料、含浸四氟乙烯石棉填料、石棉編織填料、石墨填料

閥芯型式：金屬閥座的壓力平衡式閥

流量特性：線性(LV)

注：整體式和分離式套筒應根據公稱通徑、材料和工作溫度而定。

材    料        不銹鋼(1Cr18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L)、鈦和耐蝕合金等

DHRM低噪音籠式調節閥執行機構

型    式        DKZ系列電動執行機構；361L系列電子式電動執行機構；SKZ系列電子式電動執行機PSL系列電子式電動執行機構
輸入信號        DKZ執行機構：Ⅱ型0～10mA·DC(輸入電阻200Ω)；Ⅲ型4～20mA·DC(輸入電阻250Ω) 361L執行機構：4～20mA·DC或1～5V(輸入電阻250Ω) SKZ執行機構：4～20mA·DC、1-5V DC PSL執行機構：4～20mA·DC
電源電壓        DKZ執行機構：220V，50Hz 361L執行機構：220V，50/60Hz  SKZ執行機構：?jiǎn)蜗嗫刂?20V，50Hz  PSL執行機構：?jiǎn)蜗嗫刂?20V，50Hz；三相控制380V，50Hz
手動機構        DKZ執行機構：手輪；361L執行機構: 離合式；SKZ執行機構: 手輪；PSL執行機構: 手輪  閥作用型式            電關式或電開式
性    能 泄 漏 量       小于閥額定容量的0.1％，符合ANSI B16.104-1976Ⅲ級
回    差        配DKZ執行機構為1.5%；配361L執行機構為2%；配SKZ執行機構為1%；配PSL執行機構為1%
基本誤差        配DKZ執行機構為±2.5％；配361L執行機構為±2％；配SKZ執行機構為±1.5％；配PSL執行機構為±1％

注：采用標準的V型聚四氟乙烯填料   可調范圍  25：1
DHRM低噪音籠式調節閥Cv值行程(LV)

DHRM低噪音籠式調節閥法蘭距

DHRM低噪音籠式調節閥允許壓差

Ⅰ.配DKZ執行機構

Ⅱ.配361L執行機構

Ⅲ.配SKZ執行機構

Ⅳ.配PSL執行機構

DHRM低噪音籠式調節閥外形尺寸
