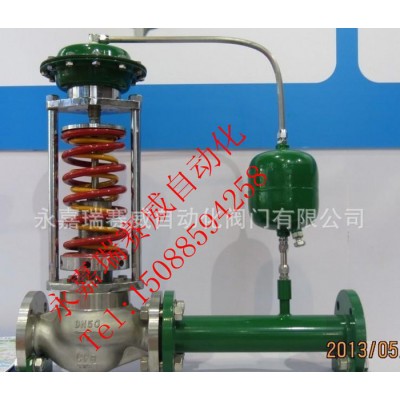

船用壓力調節閥ZZYP-1 ￥88.00/個 ￥1600.00/個
￥3000.00/個
￥2450.00/個
￥2500.00/個
￥500.00/個
￥1500.00/個

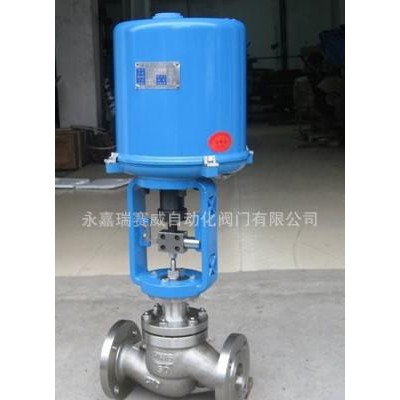

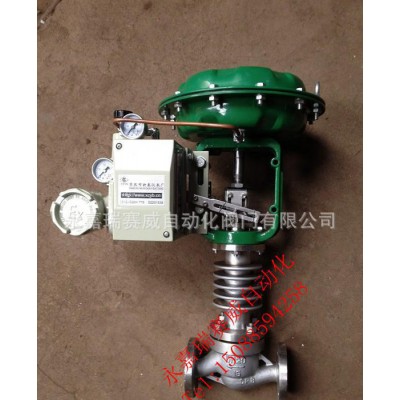

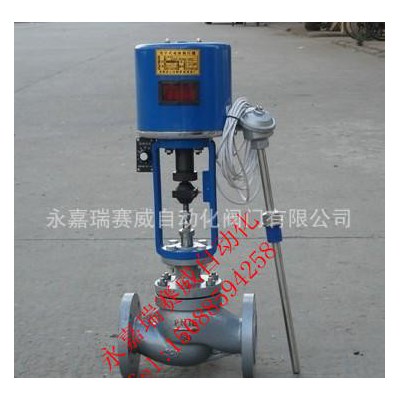

ZJHP氣動不銹鋼單座調節閥 ￥1800.00/個 ZDLP電動單座調節閥 電動不銹鋼法蘭 ￥3000.00/個 生產 ZZWPE-16C自力式電控溫度調節 ￥2450.00/個 大量銷售 ZZYP自力式壓力調節閥 自 ￥1500.00/個
流量調節閥 二通調節閥 直通調節閥 ￥2000.00/個

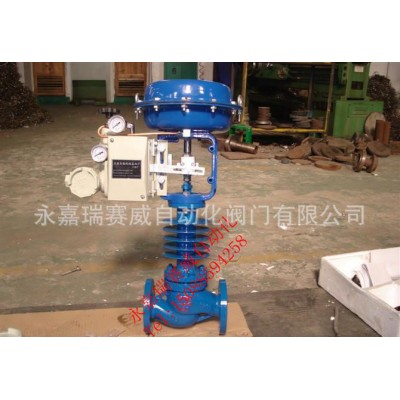

ZDLP電子式電動不銹鋼單座調節閥 ￥2750.00/個 ZJHP氣動單座調節閥 氣動不銹鋼單座 ￥500.00/個 ZDLQ電動不銹鋼三通調節閥 ￥2500.00/個 ZDLQ電子式電動三通合流調節閥 ￥1600.00/個 | 加工定制 | 是 |
|---|---|
| 材質 | 鑄鋼、不銹鋼 |
| 連接形式 | 法蘭 |
| 公稱通徑 | DN20-300（mm） |
| 適用介質 | 蒸汽,水,空氣,弱酸堿介質,油品 |
| 壓力環境 | 1.6、4.0、6.4 |
| 工作溫度 | 常溫 |
| 流動方向 | 單向 |
| 驅動方式 | 電動 |
| 零部件及配件 | 定位器 |
| 形態 | 直行程 |
| 類型(通道位置) | 二通式 |
| 標準 | 國標 |
| 密封形式 | 硬密封型 |
| 規格 | DN20-300 |
| 品牌 | 瑞賽威 |
| 型號 | ZDLQ-16C/ZDLQ-16P |

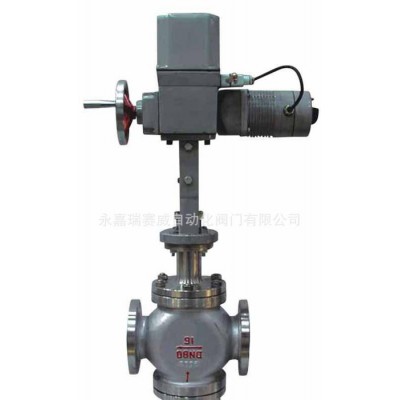

一、電動三通調節閥概述：
電動三通調節閥采用雙閥芯上下導向結構，配PS、DKZ或3810系列直行程電動執行機構。電動三通調節閥閥體為四通結構，即一進二出（分流型），二進一出（合流型），從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工況的使用要求。電動三通調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維護方便等優點?？捎糜诟鞣N不同的工作條件，特別適用于石油工業熱交換的溫度控制系統和其它各行各業的自動化控制。
二、電動三通調節閥主要技術參數：
公稱通徑mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
分流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
閥座通徑mm | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 |
分流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | |
公稱壓力(MPa) | 0.6,1.6，2.5，4.0，6.4 | ||||||||||||
行程 | 16 | 25 | 40 | 60 | 100 | ||||||||
流量特性 | 直線 | ||||||||||||
工作溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | ||||||||||||
法蘭尺寸 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN等標準訂貨生產 | ||||||||||||
閥體材質 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||
閥芯材質 | 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti | ||||||||||||
閥體型式 | 三通雙座鑄造球型閥 | ||||||||||||
上閥蓋型式 | 普通式（常溫），散熱片式（中溫），長頸式（低溫） | ||||||||||||
配用電動執 | PSL | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL325 | |||||||
381L | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-85 | 381LSC-99 | ||||||||
防爆型 | 381LXA-20 | 381LXB-30 | 381LXB-50 |
|
|
|
|
| |||||
三、電動三通調節閥執行機構主要技術參數
四、電動三通調節閥性能指標
項目 | 指標值 | ||
基本誤差％ | 配381L2.0；配PSL 0.1 | ||
回差％ | 2.5 | ||
死區％ | 1.0 | ||
始終點偏差％ | 電開 | 始點 | ±2.5 |
終點 | ±2.5 | ||
電關 | 始點 | ±2.5 | |
終點 | ±2.5 | ||
可調范圍 | 30：1 | ||
額定行程偏差％ | 2.5 | ||
允許泄量L/H | 單密封符合JB/T7387-94 IV級小于閥的額定容量×10-4 | ||
五、電動三通調節閥外形尺寸：
