標準	國標
材質	不銹鋼
工作溫度	-20~350度
公稱通徑	15~600mm
規格	電動直通單座調節閥
連接形式	法蘭
流動方向	單向
密封形式	硬密封型
驅動方式	電子
適用介質	水,蒸汽,油品,各種高腐蝕化學介質,弱酸堿介質,氨氣,氫氣,液化氣
形態	蝶式
零部件及配件	配件
壓力環境	16~250Mpa
類型(通道位置)	直通式
品牌	艾環
型號	ZAZP、ZAZN 型
加工定制	是

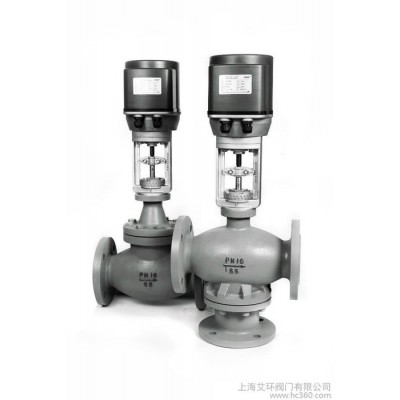

ZAZP、ZAZN 型電動直通單座調節閥


產品說明
ZAZP、ZAZN 型電動直通單座調節閥：由電動執行機構與各種的閥體（單座、雙座、套筒）組配而成，而具備了各種閥的特點。電動調節閥以單相交流 220V 電源為動力，接受統一的標準電信號 0~10mA DC 或 4~20mA DC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。
產品性能參數
ZAZP、ZAZN 型電動直通單座調節閥主要性能參數
型號PN工作壓力/MPa適用溫度/℃輸入信號/mA DC輸入電阻/Ω電源電壓及頻率不靈敏度/μA
/V/Hz
ZAZP-16
ZAZN-16161.6≤2000~104~2420025022050~60≤150≤240
ZAZP-40
ZAZN-40404.0C、P：≤250；
C、P：≤450（帶散熱片）
ZAZP-63P
ZAZN-63P636.3

產品零部件材料
ZAZP、ZAZN 型電動直通單座調節閥電動執行器參數
型號輸入信號/mA DC出軸推力/N行程/mm全行程時間/mm
Ⅱ型DKZ-3100~1040001612.5
2530
DKZ-41064004032
6048
DKZ-510160006037
10062
Ⅲ型DKZ-32004~2025001610
DKZ-33002515.6
DKZ-440064004025
DKZ-45006037.5

產品零部件材料
ZAZP、ZAZN 型電動直通單座調節閥零部件材料
型號閥體、閥蓋閥芯、閥桿、閥座墊片填料
ZAZP-16
ZAZN-16HT2001Cr18Ni9石棉橡膠板聚四氟乙烯
ZAZP-40
ZAZN-40ZG251Cr18Ni9石棉橡膠板聚四氟乙烯
ZAZP-63P
ZAZN-63P1Cr18Ni91Cr18Ni9石棉橡膠板聚四氟乙烯

產品外形及結構尺寸
ZAZP、ZAZN 型 PN16 電動直通單座調節閥主要外形及結構尺寸
DNDD1D2fbz×ΦdtL
2511585652164×Φ144185
32135100782184×Φ185200
40145110853184×Φ185220
501601251003204×Φ185250
651801451203204×Φ185275
801951601353228×Φ185305
1002151801553248×Φ185350
1252452101853268×Φ185410
1502802402103288×Φ235450
20033529526533012×Φ235550
25040535532033212×Φ255640
30046041037543412×Φ255720

ZAZP、ZAZN 型 PN40 電動直通單座調節閥主要外形及結構尺寸
DNDD1D2fD6f1bz×ΦdH2H1H1ˊ
251901158565584164×Φ14117670752
3221013510075664184×Φ18120673754
4023014511085764184×Φ18139693776
50255160125100884204×Φ18144698804
652851801451201104228×Φ18188799954
803101951601351214228×Φ18208809964
1003552301901601504.5248×Φ23220821976
1254252702201881764.5288×Φ252689071090
1504603002502182044.5308×Φ252789171100
2005603753202822604.53812×Φ303209591142
2506554453853453134.54212×Φ3444111611309
3007355104504083644.54616×Φ3446511751355

ZAZP、ZAZN 型 PN63 電動直通單座調節閥主要外形及結構尺寸
DNDD1D2fD6f1bz×ΦdH2H1H1ˊ
252051351007825844×Φ18117670752
322201501108226644×Φ23120673754
402401651259537644×Φ23139693776
5026517513510538844×Φ23144698804
65295200160130311048×Φ23188799954
80325210170140312148×Φ23208809964
10037025020016831504.58×Φ25220821976
12544029524020231764.58×Φ302689071090
15047534028024032044.58×Φ342789171100
20057040534530032604.512×Φ343209591142
25067047040032533134.512×Φ4144111611309
30075053046041243644.516×Φ4146511751355

產品外形及結構尺寸示意圖
