| 加工定制 | 是 |
| 材質 | 鑄鋼、不銹鋼 |
| 連接形式 | 法蘭 |
| 公稱通徑 | DN20-300（mm） |
| 適用介質 | 蒸汽,水,空氣,弱酸堿介質,油品 |
| 壓力環境 | 1.6、4.0、6.4 |
| 工作溫度 | 常溫 |
| 流動方向 | 單向 |
| 驅動方式 | 電動 |
| 零部件及配件 | 手輪 |
| 形態 | 直行程 |
| 類型(通道位置) | 二通式 |
| 標準 | 國標 |
| 密封形式 | 硬密封型 |
| 規格 | DN50 |
| 品牌 | 瑞賽威 |
| 型號 | ZDLP-16C/ZDLP-16P/ZDLM-16C/ZDLM-16P |
概述：

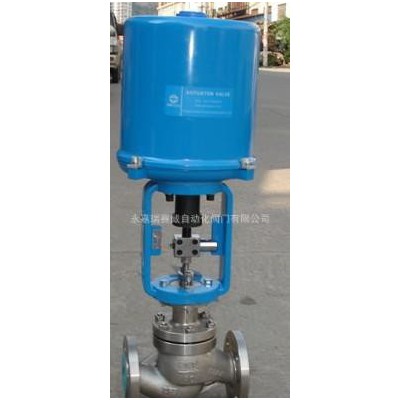

ZDLP型電子式電動單座調節閥是由3810L系列電子式電動執行機構和單座調節機構組成。電動執行機構內有伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉，連接簡單，調節機構閥芯采用頂導向，適用于對泄漏量要求嚴格，閥前后壓差低及有一定粘度和含有纖維介質的場合。
主要技術參數和性能指標
1、主要技術參數：
注：括號內數字為PN64尺寸。
2.執行機構主要技術參數：
型號 | 額定輸出力N | 速度mm/s | 技術參數 |
381LSA-08 381LXA-08 | 800 | 4.2 | 電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出開度信號：DC4-20mA
上蓋防護等級：相當IP55
隔爆標志：ExdIIBT4 |
| | |
3.性能指標
項目 | 技術性能指標 |
基本誤差% | ±2.5 |
回 差% | 2.5 |
死區% | 1 |
始終點偏差% | 電開 | 始點 | ±2.5 |
終點 | ±2.5 |
電關 | 始點 | ±2.5 |
終點 | ±2.5 |
額定流量系數誤差% | | | 2.5 |
允許泄漏量L/h | 10-4×閥的額定容量 |
ZDLP電動常、中溫單座閥外形尺寸表
公稱通徑
DN(mm) | L | H1 | H | D | 質量KG |
PN(MPa) | 常溫 | 中溫 | PN1.6MPa | PN4.0，6.4MPa |
1.6 | 4.0 | 6.4 | 常溫 | 中溫 |
G3/4 " | | 75 | 75 | 30 | 467 | 504 | 225 | | | |
20 | | 180 | 190 | 50 | 587 | 697 | 225 | | 25 | 28 |
25 | 185 | 190 | 200 | 115 | 556 | 698 | 225 | 24 | 28 | 31 |
32 | 200 | 210 | 210 | 120 | 562 | 713 | 225 | 26 | 29 | 32 |
40 | 220 | 230 | 235 | 130 | 609 | 760 | 255 | 36 | 45 | 49 |
50 | 250 | 255 | 265 | 145 | 624 | 775 | 255 | 39 | 49 | 53 |
65 | 275 | 285 | 295 | 180 | 791 | 954 | 255 | 57 | 76 | 84 |
80 | 300 | 310 | 320 | 195 | 796 | 959 | 255 | 72 | 95 | 105 |
100 | 350 | 355 | 370 | 200 | 800 | 963 | 310 | 85 | 109 | 120 |
125 | 410 | 425 | 440 | 245 | 1042 | 1254 | 310 | 150 | 175 | 190 |
150 | 450 | 460 | 475 | 255 | 1052 | 1264 | 310 | 187 | 231 | 251 |
200 | 550 | 560 | 570 | 295 | 1087 | 1299 | 310 | 242 | 365 | 395 |
ZDLP電動低溫單座閥外形尺寸
公稱通徑
DN(mm) | D | DN | H1 | -101℃ | -196℃ | -253℃ | 質重KG |
H2 | H | H2 | H | H2 | H |
G3/4＂ | 225 | 135 | 30 | 500 | 1002 | 700 | 1202 | 900 | 1402 | 22 |
20 | 225 | 250 (275) | 50 | 500 | 1004.5 | 700 | 1204.5 | 900 | 1404.5 | 36 |
25 | 225 | 270 (290) | 97 | 500 | 1005 | 700 | 1205 | 900 | 1405 | 40 |
32 | 225 | 300 (310) | 103 | 500 | 1011 | 700 | 1211 | 900 | 1411 | 43 |
40 | 225 | 310 (340) | 117 | 600 | 1053 | 800 | 1253 | 1000 | 1453 | 61 |
50 | 225 | 340 (370) | 132 | 600 | 1068 | 800 | 1268 | 1000 | 1468 | 66 |
65 | 225 | 380 (410) | 161 | 600 | 1282 | 800 | 1482 | 1000 | 1682 | 98 |
80 | 225 | 410 (500) | 171 | 600 | 1286 | 800 | 1486 | 1000 | 1686 | 110 |
100 | 225 | 470 (590) | 175 | 700 | 1280 | 800 | 1480 | 1000 | 1680 | 140 |
125 | 310 | 550 (640) | 230 | 700 | 1562 | 900 | 1762 | 1100 | 1962 | 225 |
150 | 310 | 600 (760) | 240 | 700 | 1562 | 900 | 1762 | 1100 | 1962 | 291 |
200 | 310 | 720 (760) | 275 | 700 | 1557 | 900 | 1757 | 1100 | 1957 | 461 |
