| 加工定制 | 是 |
| 材質 | 不銹鋼、碳鋼等 |
| 連接形式 | 法蘭 |
| 公稱通徑 | 20-300（mm） |
| 適用介質 | 蒸汽,氮氣,各種高腐蝕化學介質,水,液化氣,氧氣,空氣,氫氣,弱酸堿介質,油品,氨氣 |
| 壓力環境 | 常壓 |
| 工作溫度 | 常溫 |
| 流動方向 | 單向 |
| 驅動方式 | 電子 |
| 零部件及配件 | 執行器 |
| 形態 | 柱塞式 |
| 類型(通道位置) | 二通式 |
| 標準 | 國標 |
| 密封形式 | 硬密封型 |
| 規格 | 20-300 |
| 品牌 | 上海仁公 |
| 型號 | ZQSJ |
ZQSJ系列電子式直行程電動角型調節閥，配用德國進口PS系列直行程電動執行機構，實現對壓力、流量、溫度、液位等參數的調節。具有體積小、重量輕、泄漏量少、流路簡單、阻力小，使用于高壓差、高粘度、含有懸浮物和顆粒狀物質液體的調節，可以避免結焦，堵塞，也便于自潔和水清洗，角型閥一般使用于底進側出的場合，因為這樣可使調節有較好的穩定性
形式：角型單座鑄造閥
公稱通徑：20-300mm
公稱形式：PN1.6 4.0 6.4Mpa
連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
二、上閥蓋
常溫型：-20℃－+200℃
散熱型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管
三、閥內組織
閥芯形式：上導向單座柱塞式閥芯
流量特性：等百分比特性，直線特性和快開特性
材料：1Cr18Ni9Ti 0Cr18Ni12M02Ti
四、執行機構
類型：可選PS、3810、ZAZ型（DN100以內）、DKZ型（DN100以上）系列電子式直行程執行機構。
防爆型選用3810系列技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。
五、ZQSJ型電動角型調節閥規格參數表
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
閥座直徑dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
額定流量系數Kv | 6.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | | |
行程mm | 10 | 16 | 25 | 40 | 60 | 100 | 100 |
允許壓差ΔMPa | 6.1 | 3.8 | 2.3 | 1.4 | 1.0 | 2.3 | 1.6 | 1.0 | 0.8 | 0.6 | 0.4 | | |
基本誤差% | ±2.5 |
回差% | 2.5 |
死區% | 1.0 |
始終點偏差% | ±2.5 |
額定行程偏差% | 2.5 |
允許泄漏量Q | Kv值的0.1% |
可調范圍 | 30:1 |
配電動執行器型號 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 |
3810L | SA-08 | 381LSA-30 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-160 |
公稱壓力 介質溫度閥 體材料 | 1.6MPa | 常溫-20℃～+200℃ 鑄鐵HT200 |
4.0MPa | 常溫-20℃～+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
中溫-40℃～+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
6.4MPa | 常溫-20℃～+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
中溫-40℃～+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
免責聲明
本網頁所展示的有關【上海仁公ZQSJ電動角型調節閥、ZJHP、ZJHM氣動薄膜單】的信息/圖片/參數等由的會員【 上海仁公流體機械有限公司 】提供，由智能裝備網會員【 上海仁公流體機械有限公司 】自行對信息/圖片/參數等的真實性、準確性和合法性負責，本平臺（本網站）僅提供展示服務，交易前請與賣家聯系，謹慎交易，因交易而產生的法律關系及法律糾紛由您自行協商解決，本平臺（本網站）對此不承擔任何責任。您在本網頁可以瀏覽【上海仁公ZQSJ電動角型調節閥、ZJHP、ZJHM氣動薄膜單】有關的信息/圖片/價格等及提供
【上海仁公ZQSJ電動角型調節閥、ZJHP、ZJHM氣動薄膜單】的商家公司簡介、聯系方式等信息。
在您的合法權益受到侵害時，請您致電0755-27219112，我們將竭誠為您服務，感謝您對智能裝備網的關注與支持！
1、產品圖片僅供參考，不能作為您選型購買的依據；2、聯系時說明您是在[ 智能裝備網 ]看到的。
JUMO調節器 ￥600.00/套
斯派莎克KE73調節閥氣 面議
自力式溫控閥，溫度調 面議
E04-ESV-PN/EC系列總 面議
泰豐智能正品充液閥TR 面議
出售全新亞德客 PSL80 面議
山東泰豐廠家直供機械 面議
山東泰豐廠家直供機械 面議
船用壓力調節閥ZZYP-1 ￥88.00/套
第1年
上海仁公開關型液動程控閥、氣動程
PSL直行程電子式執行機構、PSQ角行
氣動角形調節閥、氣動薄膜角型單座
上海仁公ZJHP氣動薄膜單座調節閥\雙

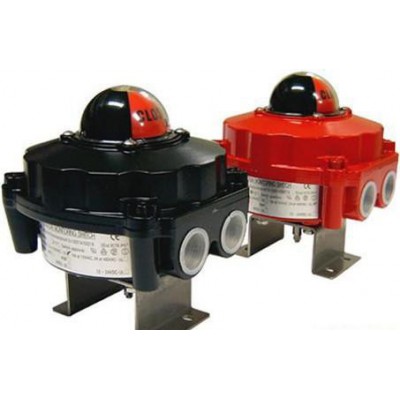

APL410防爆限位開關、閥門防爆限位
