技術參數和性能：

閥體：

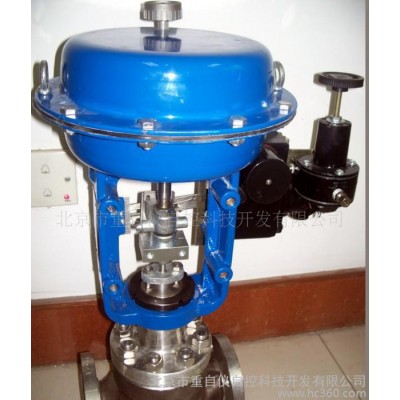

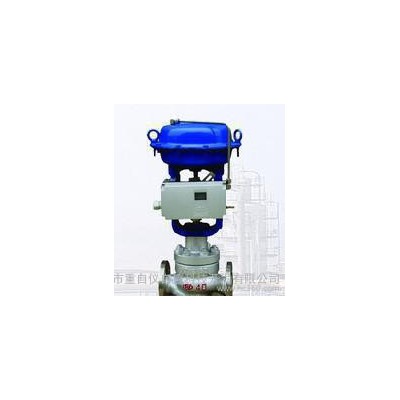

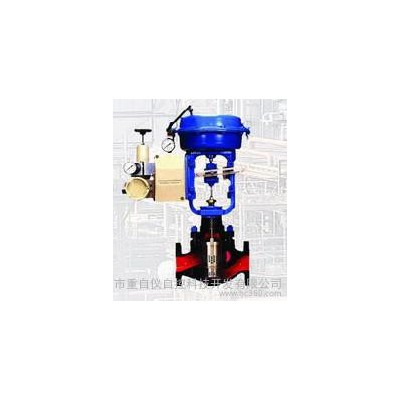

型 式：直通單座調節閥

公稱通徑：40.50.65.80.100.150.200.250.300MM

公稱壓力：ANSI 125.150.300.600

               JIS10.16.20.30.40K

               PN1.6,4.0,6.4MPA

連接形式 法蘭連接：FF,RF,RJ,LG,MFM

法蘭標準：JIS B2201-1984,ANSI B16.5-1981,JB/T79.1-94(PN1.6MPA),JB/T79.2-94(PN4.0,6.4MPA,),HG20596-97,HG20618-97等

焊接連接：嵌接焊SW（45~50mm)

               對接焊BW(65~200mm)

材  料：鑄鋼（ZG230-450）,鑄不銹鋼（ZG1CR18NI9TI,ZG1CR18NI12MO2TI,ZG316L),鈦等耐腐蝕合金

上閥蓋：

 常溫型（P）:-10~60°C（丁晴橡膠）/-5-+180°C（氟橡膠）/-5-+230°C（金屬活塞環）

伸長I型（EI）:-45~-17°C   +230~+566°C

伸長II型（EII）:-100~-45°C

伸長III型（EIII）:-196~-100°C

注：工作溫度不準超過各種材料的允許范圍。

壓蓋形式：螺栓壓緊式

填 料 V型聚四氟乙烯，含浸聚四氟乙烯石棉填料，石棉編織填料，石墨填料

閥內組件

閥芯形式  帶組合密封圈或帶活塞環的壓力平衡式閥芯

流量特性 ：

金屬閥座 等百分比特性（% CF),CV值從0.4~14的高精度流量特性符合IEC534-2-1976標準

軟閥座 等百分比特性（% TF),和線性特性(LTF)

閥芯材料   不銹鋼（1Cr18Ni9Ti,1Cr18Ni12Mo2Ti,17-4PH,9CR18,316L）,不銹鋼司太萊合金，鈦和耐腐蝕合金等

活塞環材料   丁晴橡膠 氟橡膠 金屬材料

執行機構

形式        HA多彈簧薄膜執行機構

膜片材料 乙丙橡膠夾尼龍布，丁晴橡膠夾尼龍布

彈簧范圍 20-100，80-240KPA

供氣壓力 140-400KPA

氣源接口 RC1/4’

環境溫度 -30~+70度

閥的作用形式用正作用或反作用執行機構實現氣-開式或氣-關式

附件定位器，空氣過濾減壓器，保位閥，行程開關，閥位傳感器，手輪機構等

性能

 泄漏量 金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級（活塞環：丁晴橡膠，氟橡膠）小于額定容量的0.1%，符合ANSI B16.104-1976III(活塞環：金屬材料)

             回差   帶定位器：小于全行程的1%

         不帶定位器：小于全行程的3%（HA1型小于全行程5%）

基本誤差 帶定位器：小于全行程的±1%（HA1型小于全行程±2%）              不帶定位器：小于全行程的±5%

可調范圍 50：1

注：采用標準的V型聚四氟乙烯填料
