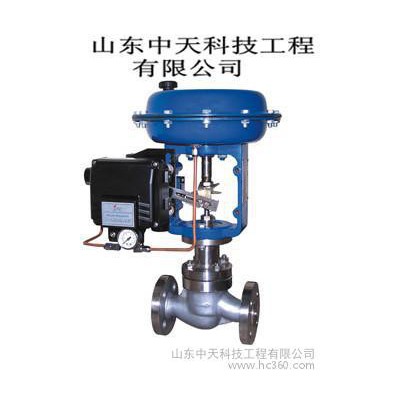

ZJSP氣動薄膜單座調節閥(標準型)

ZJSP氣動薄膜單座調節閥(帶頂裝手輪)

閥體形式

直通鑄造球型閥

公稱通徑

DN20～200mm

公稱壓力

PN1.6、2.5、4.0、6.4MPa

法蘭標準

GB/T9113、 JB/T79

連接形式

法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)

閥蓋形式

標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃

壓蓋型式

螺栓壓緊式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥芯形式

單座柱塞型閥芯

流量特性

線性、等百分比

執行器型式

ZHA/B多彈簧簿膜執行機構

執行器型號

ZHA/B-22

ZHA/B-23

ZHAB-34

ZHA/B-45

ZHA/B-56

有效面積(cm2)

350

350

560

900

1400

行程

10、16

25

40

40、60

100

彈簧范圍(KPa)

20～100（標準）、20-60、60-100、40-200、80-240

供氣壓力

140～400KPa

氣源接口

RC1/4"

環境溫度

-30～+70℃

可配附件

dingweiqi、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

作用形式

氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

1

閥體

WCB

CF8

CF8M

CF3M

2

閥座

304

304

316

316L

3

墊片

PTFE/金屬石墨墊片

4

閥芯

304

304

316

316L

5

導向套

304

304

316

316L

6

閥蓋

WCB

CF8

CF8M

CF3M

7

閥桿

304

304

316

316L

8

填料

PTFE/柔性石墨

9

彈簧

65Mn

304

316

316L

10

螺母

304

304

316

316L

項目

不帶dingweiqi

帶dingweiqi

基本誤差%

±5.0

±1.0

回差%

≤3.0

≤1.0

死區%

≤3.0

≤0.4

始終點偏差%

氣開

始點

±2.5

±1.0

始點

±5.0

±1.0

氣關

始點

±5.0

±1.0

終點

±2.5

±1.0

額定行程偏差%

≤2.5

泄露量L/h

0.01%×閥額定容量

可調范圍R

30：1

公稱通徑 DN(mm)

20

25

32

40

50

65

80

100

125

150

200

閥座直徑 dN(mm)

20

25

32

40

50

65

80

100

125

150

200

額定流量系數KV

直線

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分

6.3

10

16

25

40

63

100

160

250

400

630

額定行程

16

25

40

60

執行器型號

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45
