產品型號

1.標題(規格):VVR 1*1.5 VVR 1*2.5  VVR 1*4 VVR 1*6 VVR 1*10 VVR 1*16 VVR 1*25 VVR 1*35 VVR 1*50 VVR 1*70 VVR 1*95 VVR 1*120 VVR 1*150 VVR 1*185 VVR 1*240 VVR 1*300 VVR 1*400 VVR 1*500 VVR 1*630

VVR 2*1.5 VVR 2*2.5  VVR 2*4 VVR 2*6 VVR 2*10 VVR 2*16 VVR 2*25 VVR 2*35 VVR 2*50 VVR 2*70 VVR 2*95 VVR 2*120 VVR 2*150 VVR 2*185 VVR 2*240 VVR 2*300 VVR 2*400

VVR 3*1.5 VVR 3*2.5  VVR 3*4 VVR 3*6 VVR 3*10 VVR 3*16 VVR 3*25 VVR 3*35 VVR 3*50 VVR 3*70 VVR 3*95 VVR 3*120 VVR 3*150 VVR 3*185 VVR 3*240 VVR 3*300 VVR 3*400

VVR 4*1.5 VVR 4*2.5  VVR 4*4 VVR 4*6 VVR 2*10 VVR 4*16 VVR 4*25 VVR 4*35 VVR 4*50 VVR 4*70 VVR 4*95 VVR 4*120 VVR 4*150 VVR 4*185 VVR 4*240 VVR 4*300 VVR 4*400

VVR 5*1.5 VVR 5*2.5  VVR 5*4 VVR 5*6 VVR 5*10 VVR 5*16 VVR 5*25 VVR 5*35 VVR 5*50 VVR 5*70 VVR 5*95 VVR 5*120 VVR 5*150 VVR 5*185

VVR 3*2.5+1*1.5  VVR 3*4+1*2.5 VVR 3*6+1*4 VVR 3*10+1*6 VVR 3*16+1*10 VVR 3*25+1*16 VVR 3*35+1*16 VVR 3*50+1*25 VVR 3*70+1*35 VVR 3*95+1*50 VVR 3*120+1*70 VVR 3*150+1*70 VVR 3*185+1*95 VVR 3*240+1*120 VVR 3*300+1*150 VVR 3*400+1*185

VVR 3*2.5+2*1.5  VVR 3*4+2*2.5 VVR 3*6+2*4 VVR 3*10+2*6 VVR 3*16+2*10 VVR 3*25+2*16 VVR 3*35+2*16 VVR 3*50+2*25 VVR 3*70+2*35 VVR 3*95+2*50 VVR 3*120+2*70 VVR 3*150+2*70 VVR 3*185+2*95 VVR 3*240+2*120 VVR 3*300+2*150 VVR 3*400+2*185

VVR 4*2.5+1*1.5  VVR 4*4+1*2.5 VVR 4*6+1*4 VVR 4*10+1*6 VVR 4*16+1*10 VVR 4*25+1*16 VVR 4*35+1*16 VVR 4*50+1*25 VVR 4*70+1*35 VVR 4*95+1*50 VVR 4*120+1*70 VVR 4*150+1*70 VVR

1. 普通型電纜型號

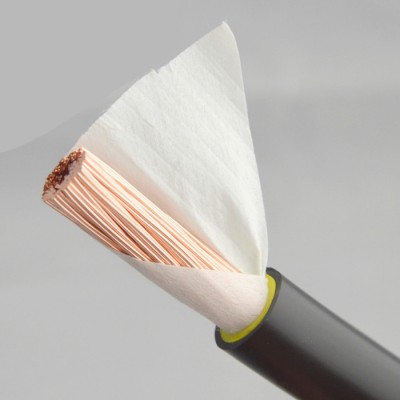

VVR-銅芯聚氯烯絕緣聚氯烯護套軟芯電力電纜

   額定電壓U0/U為0.6/1KV  VVR 聚氯乙烯絕緣氯乙烯護套電力電纜非常柔軟，具有良好的

電氣性能和化學穩定性，結構簡單，使用方便。本產品適用于交流額定電壓U0/U為0.6/1KV及以下對柔軟度要求非常高的的輸配電線路上。

聚氯乙烯絕緣.聚氯乙烯護套電力電纜.敷設在室內.隧道內及管道中.電纜不能承受機械外力作用.電纜長期使用.工作溫度不得超過70C.五秒鐘短路不超過160C敷設時環境溫度不低于0C,敷設時電纜的彎曲半徑不少于電纜直徑的10倍.單芯電纜逆流電時.不應單獨于磁性管道中.

阻燃電力電纜的主要特點是電纜不易著火或著火時延燃僅局限在一定范圍內,適用于電纜敷設密集程度較高的發電站、地鐵、隧著、高層建筑、大型工礦企業、油田、煤礦等場所。

耐火電力電纜的主要特點是電纜除了能在正常的工作條件下傳輸電力外，電纜在著火燃燒時仍能保持一定時間的正常運行，適用于**、地鐵、隧道、高層建筑等與防火安全和消防救生有關的地方

本產品按GB12706.2或IEC502標準組織生產,還可按用戶要求的其它標準生產。

阻燃型電纜除按上述標準外，其阻燃性能按GB12666.5或IEC332-3標準規定分成A、B、C三種不同的阻燃類別，A級類別的阻燃性能優，用戶可根據需要選用。

耐火型電纜的耐火性能按GB12666.6標準遠見定分成A、B二種不同的耐火類別（950°C-1000°C90mim,750°C-800°C/90mim）,用戶可根據使用場合及要求選用

2. 阻燃型電纜型號

在普通型電力電纜型號前加ZR

3. 耐火型電纜型號

在普通型電纜型號前加NH

產品使用特征

（1） 額外電壓U0/-U為0.6/1KV。

（2） 電纜導體的額定溫度為70°C

（3） 短路時（持續時間不超過5S）電纜導體的電能高溫度不超過160°C

（4） 電纜敷設時的環境溫度應不低于0，其彎曲斗徑如下：

單芯電纜-20（D+d）,mm

多芯電纜-15（D+d）,mm

（D、d分別不電纜外徑與主導體的標稱直徑，mm）

電纜載流量計算條件

環境溫度25°C

電纜導體工作溫度70°C

電纜埋地敷設時，土壤熱阻系數g=1.0°C.m/W,但尚未考慮電纜長期運行時由于水份遷移而導致土壤熱阻系數升高的現象。

電纜埋地敷設時，電纜心與地面距離為1000mm。

電纜埋地敷設時，電纜的心距離S=3D
