●產品概述

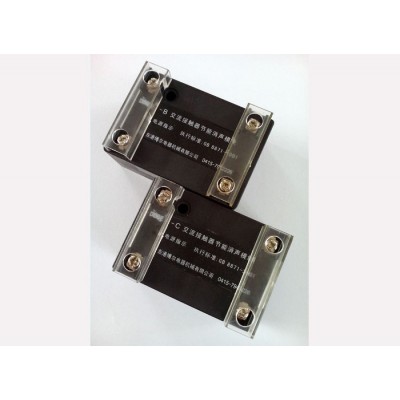

DDBE系列交流接觸器節能消聲模塊是我公司自主研發的一項**節能產品。

    交流接觸器是一種應用廣泛的控制電器，主要用于控制電動機等用電負荷的運行和停止，普通的交流接觸器在吸合后，交流接觸器的線圈中依然通著交流操作電源，線圈的功耗比較大，所以線圈的發熱現象嚴重，運行中溫升高、噪音大，不僅浪費電能而且線圈絕緣層在高溫下容易老化而使接觸器的壽命縮短。據不完全統計全國現有使用的交流接觸器如果都使用節能運行，將節約百億千瓦時電能，為企業節能降耗提供一種行之有效的方法。

    我公司開發的DDBE系列通用交流接觸器節能消聲模塊，采用了自主研發的啟動吸持電路，恒流調節技術，電源電壓監控技術，能夠達到交流接觸器安全、可靠、無機械過沖擊吸持，在保證接觸器正常吸磁的情況下，使接觸器吸合后的功耗和溫升降低。本模塊全部采用工業級原材料，在復雜的工礦條件下性能不會改變，壽命長**通用性，即一個模塊可用于系列交流接觸器。但CJ12系列老式交流接觸器需降額選用，線圈直流電阻大于4?可以通用。

本產品已申請****，受**法律保護，仿造必究。

●適用范圍

DDBE系列節能消聲模塊通用于國內外各種品牌未加節能裝置的普通交流接觸器，交流接觸器的線圈電壓為交流220V或380V（直流阻抗4?-500?），本模塊具有寬電壓范圍工作的特點，適合船用交流接觸器各種電磁牽引機構線圈回路中，但不適用于真空接觸器。

●符合標準

GB 8871-2201《交流接觸器節電器》

●功能特點

·節能

在普通交流接觸器上使用本模塊后，交流接觸的吸合電流大幅減小，吸合狀態下僅為不加裝本模塊的3%-10%，節電率為95%-90%，電壓400V阻抗15?時的吸合保持總電流小于15mA。如果每天工作10小時，用戶投入的購買模塊成本一般在3-4個月收回。

·本模塊在使接觸器吸合時采用瞬間大電流勵磁吸合方式，吸合力均衡，接觸器吸合聲音清脆有力但無過沖擊現象，接觸器的動靜觸頭間有足夠的接觸壓力，可以避免交流吸合情況下動靜觸頭間顫動所造成的打火燒蝕粘連的現象發生。

·消除接觸器吸合后的噪音

在普通接觸器上加裝本模塊后，交流接觸器噪音可以徹底消除，改善接觸器使用場所的環境條件。

·使交流接觸器耐電壓波動的能力加強

普通交流接觸器一般只能在線圈額定電壓85%-110%的范圍內工作，而加裝本模塊后，工作電壓可以達到20%-120%交流電壓波動范圍內工作。根據用戶要求可以設定低工作電壓，并保證產品的一致性，因此該模塊具有一定的防晃電功能。

·體積小、接線方便

DDBE系列交流接觸器節能消聲模塊體積小，外型尺寸均為68mm×46mm×32mm。本模塊是在交流接觸器外附加的一個電子模塊，不改變現有普通交流接觸器的結構，不占用接觸器的輔助觸點，只要將本模塊的輸入、輸出端子用導線與現有交流接觸器的線圈相連即可，便于在已經使用的交流接觸器上進行節能改造，也可以將模塊與吸持線圈固化為一體便于生產廠家批量生產。本模塊無集電器等機械轉換裝置，可以達到高可靠、長壽命。

·環境條件

溫度：-20℃～40℃

污染等級：三極

海拔高度：不超過2000米

·安裝條件

模塊應安裝在無明顯的搖動、沖擊和振動的地方，并且無**性可燃?xì)怏w的環境中

 電氣參數
