供應CKJ5-63/1.14真空交流接觸器

產品標簽
供應總量
10000
最小起訂
0
廠家區域
浙江溫州市
發貨期限：
自買家付款之日起 天內發貨
1、產品圖片僅供參考，不能作為您選型購買的依據；2、聯系時說明您是在[ 智能裝備網 ]看到的。
好貨推薦

供應CKJ5-63/1.14真空

￥21.00/

供應冷氏電氣CKG3-250

￥354.00/

冷氏電氣CKJ5-400/114

￥24.00/

冷氏電氣CKJ5-1000真

￥34.00/

供應冷氏電氣CKJ5-160

￥1.00/

供應冷氏電氣CKJ5-250

￥1.00/

店鋪信息

所在地區：浙江 溫州市

會員級別：企業用戶第1年

身份認證：

已  繳 納：0.00 元保證金

我的勛章： [誠信檔案]

在線客服：

企業名片

浙江西煤礦業電氣有限公司

微信客服
【溫馨提示】來電請說明在智能裝備網看到我們的，謝謝
產品詳情
產地：
浙江
產品認證：
真空交流接觸器
產地 浙江
產品認證 真空交流接觸器
電壽命 90萬
額定電流 1140
額定電壓 1500V
機械壽命 80萬次
品牌 冷氏電器
型號 CKJ5-63/1.14真空交流接觸器
加工定制 否
物料編號 CKJ5-63/

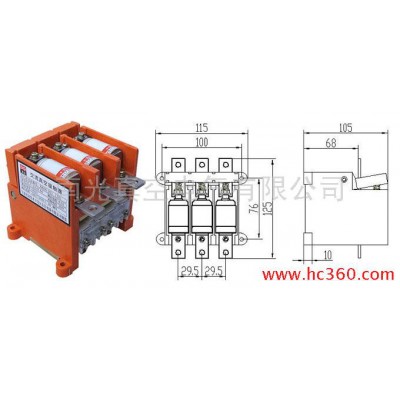

CKJ5-63/1.14真空交流接觸器

CKJ5、CKJ系列真空接觸器使用說明書CKJ5、CKJP系列真空接觸器適用于交流50HZ，額定工作電壓至1140V，額定工作電流125—400A的電力網絡，供直接或遠距離接 通和分?jǐn)嘀麟娐分谩Ｒ蛑饔|頭在高真空環境中工作，因此居有電弧不外露、體積小、重量輕、壽命長、維修周期長等優點，特別適宜于組成各種路燈控制器及工作 于油田、化工等場合。一、           工作條件1．  海撥高度不超過2000米。2．  環境空氣溫度：-25～+40℃。3．  空氣相對濕度：環境空氣溫度為+25℃時不超過50％，在較低溫度下可以有較高的相對濕度**濕月份的平均溫度為+25℃時，月平均**大相對濕度為90％。4．  安裝面與垂直面的傾斜度不超過15°。安裝類別通常為第Ⅲ類。5．  環境污染等級為3級。6．  振動不大于30米/秒的場。二、           主要技術參數


 CKJ5-125CKJ-125CKJ5-250CKJ-250CKJ5-400CKJ-400
主回路極數三極單極三極單極三極單極
重量(Kg)3.75 8
額定工作電壓/電流1140V/125A1140V/250A1140V/250A
額定接通/分?jǐn)嗄芰?/td>1250A/1000A2500A/2000A4000A/3200A
極限分?jǐn)嗄芰?/td>2500A5000A5000A
額定操作頻率AC3  1200次/h           AC4  600次/h
觸頭參考數據終壓力4.5±7 Kg8±1.5 Kg12±1.5 Kg
開距1.8±0.22±0.12±0.1
超程1±0.11±0.11±0.1
控制電源電壓(交流)220V、127V、36V  （也可按用戶指定電壓供貨）
控制電源容量
機械壽命(萬次)150萬次150萬次150萬次
電壽命AC3  60萬次            AC4  6萬次
三、           結構及工作原理接觸器由真空開關管、絕緣架，動臂、磁路支撐架、電磁操作機構及整流裝置組成。電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。真空開關管靜導電板通過螺釘固定在絕緣架上，絕緣架與左右支撐板及磁路支撐架用螺釘聯結。當線圈通電后銜鐵吸合，帶動動臂和動導桿等，使真空開 關管動觸頭運動，與靜觸頭接觸，使接觸器處于閉合狀態。當線圈斷電后，在反力彈簧作用下銜鐵板釋放，動靜觸頭分離使接觸器處于分?jǐn)酄顟B(tài)。電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。輔助觸頭位于銜鐵板一端，由銜鐵上下運動帶動輔助觸頭運動。四、 安裝、調整及更換天關管1．  安裝⑴ 安裝前應檢查安裝平面，安裝面不平時用墊片調整。⑵ 用螺釘加防松墊圈將接觸器固定在安裝板上。⑶ 接好主回路進出線，將交流控制電源線接在接線端子上，并接好地線。2．  調整當觸頭參數不符合要求或更換真空開關管后需作如下調整：⑴ 松開球面接頭鎖緊螺母。⑵ 轉動球面接頭法蘭，使觸頭剛剛斷開（用萬用表低阻檔測）并反復調整，使三管保持一致。⑶ 順時針轉動球面接頭到法蘭，使開距達到標準要求。⑷ 擰緊動法蘭鎖緊螺母。由于結構尺寸上保證，超程不必再調整。⒊ 更換真空開關管當真空度下降或其他原因損壞時需更換真空開關管。⑴ 當動靜觸頭分開狀態下，用2500V兆歐表測動靜觸頭間絕緣電阻小于60兆歐時應更換真空開關管。⑵ 擰松主電路與軟聯接線連接螺釘，脫開軟聯接線。⑶ 擰下靜導電板絕緣框的螺釘。⑷ 向動端壓縮觸頭彈簧將銷釘轉90度。⑸ 將真空開關管組件取下。⑹ 卸下球面接頭組件，取下開關管。⑺ 將待換的真空開關管按上述相反順序安裝到接觸器上。擰緊鎖緊螺母時，注意不使波紋管處于扭曲狀態。更換開關管后要重新調節開距。五、 使用與維修1．  接觸器的工作電壓及工作電流不應超過額定值（控制回路原理圖見圖四、圖五、）。2．  對新?lián)Q的真空開關管要事先檢查其真空度。要求在10-2帕（10-4托）以上?？捎霉ゎl耐壓法檢查：觸頭間距在標準要求范圍內，要求耐壓8KV以上（經三次試驗后，不允許有擊穿或連續閃絡現象）。3．  平時建議用2500V兆歐表檢查。當絕緣電阻小于100M 時應加強監視。小于60M時應更換真空開管。檢查時應區分陶瓷表面受潮或其他原因引起的絕緣下降。4．  在小負荷感性負載使用真空接觸器時，建議配用RC阻容吸收盒，接入接觸器主電路負載側。5．  凡屬下列情況之一時應對接觸器作全面檢查和調整。⑴ 每年一次例行檢查和清潔工作。⑵ 動作一萬次以后。⑶ 真空開關管損壞后。檢查及調整內容：⑴ 真空開關管真空度。可用工頻試驗法。⑵ 輔助觸頭觸點接觸情況。接觸不良要調換新觸頭或以維修。⑶ 檢查開距及三管同步。⑷ 所有螺釘螺母有否松動?；顒?dòng)部位有否卡住現象。⑸ 絕緣耐壓程度檢查，用測試儀或2500V兆歐表。
