一、概述

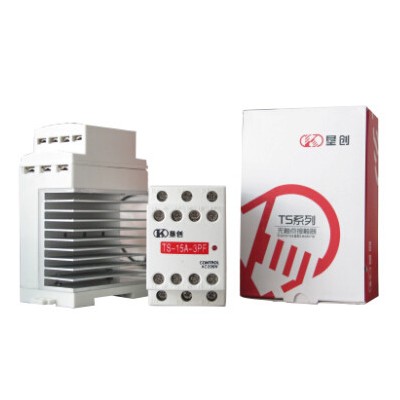

 墾創TS系列無觸點接觸器（以下簡稱無觸點），是我公司傾力研發的**產品，主要用于交流50Hz(或60Hz),額定工作電壓至440V，供遠距離快速接通、分?jǐn)嚯娐罚枣i和連鎖之用，并可與適當?shù)臒徇^載繼電器組成電磁起動器以保護可能發生操作過荷的電路。墾創TS系列無觸點接觸器具有功能齊全的輔助觸點，開關速度快、對電網沖擊小，對電機及相關機械沖擊極小，無噪音，壽命長，開關時無電火花產生，耐灰塵，防震、防潮、防腐。可廣泛應用如陶瓷生產線，污水裝置?；S區，機床機械加工，室內外燈光控制、電加熱控制、煤炭化工等現場環境惡劣，適用于所有開關動作頻繁的場合。

   墾創TS系列無觸點在傳統接觸器的相應電流外殼尺寸上改進而成，完全可以替代傳統的交流接觸器，具有更高的性價比，可以大幅度提高電氣裝備的產品檔次和現代化水平，是CJX1、CJX2、LC1-D、A、3TF、3TB等傳統進口國產交流接觸器產品的**更新?lián)Q代產品。

二、產品主要特點：

l        一體化輔助觸點設計，外形美觀；

l        核心部件為進口產品，電路設計成熟可靠；

l        符合傳統交流接觸器工作原理的輔助觸點功能；（即：主回路先接通后，輔助接點再有效輸出）

市場上部分無觸點接觸器產品的輔助觸點功能全部為偽輔助觸點，它們是利用控制信號的電源來驅動輔助觸點的動作，如果主電路由于各種原因沒有導通，而當控制信號導通后，其則輔助端子照樣動作，這樣會在需要嚴格自鎖與互鎖的電路控制中存在很大的安全事故隱患，而墾創TS系列無觸點接觸器是利用主電路輸出端中的電源經過專用電路處理后作為輔助觸點的驅動信號，其工作原理與普通接觸器完全一致，能真正的反應出輔助觸點的作用，避免的上述問題的所有隱患。目前只有墾創TS系列無觸點接觸器具備此項功能。

三、型號及含義

注：墾創TS系列無觸點接觸器選用原則：負載額定電流≤標稱電流/5

四、技術參數

五、結構特征：

 無觸點接觸器具有一體化輔助觸點設計，可帶有兩常開點和兩常閉點的輔助觸頭，配合標35mm安裝導軌的安裝裝置，帶全鋁合金散熱片。

可與控制系統或PLC系統輸出端子直接連接不需要過中間繼電器，可以節約設計成本。

無觸點接觸器可與過流保護斷路器或其他分體式的熱繼電器組合成過流保護裝置。

六、外形尺寸圖  （單位：mm）

七、安裝與調試：

1、正確的接線方法：

主電路輸入端1L1  3L2 5L3與輸入電源連接；

主電路輸出端2T1  4T2 6T3 與負載連接；

控制信號端A1  A2與相應的控制信號電源連接；

輔助端子13   14  15和23  24   25分別與相應的輔助信號電源連接；

2、常用接線圖

                             TS系列無觸點接觸器與控制系統直接的連接

                              TS系列無觸點接觸器自鎖線路電路原理圖

七、注意事項：

無觸點接觸器接線器應注意控制信號所需要的電壓與頻率應與控制電源電壓與頻率一致。

無觸點接觸器安裝前應檢查其技術參數是否滿足實際使用的要求（包括控制信號的電源電壓，控制電動機的功率等）。

接線時必須擰緊所有接線端子與未接線的端子上的螺釘，以防止使用時螺釘松脫。

安裝時應注意勿使螺釘或其他異物落入無觸點接觸器的金屬接線部分連接，避免引起短路。

無觸點接觸器接線完畢后應進行空載操作試驗。

八、運輸、貯存

無觸點接觸器在運輸過程中不應受到劇烈的碰撞和振動，在運輸和貯存中均不得受到雨雪侵襲。

無觸點接觸器適于在-25℃~55℃之間，短時間（24小時）可達到70℃的溫度下運輸與貯存。

九、正常工作條件和安裝條件

1、周圍空氣溫度為：-40℃~+80℃；

2、海拔：不超過2000m;

3、環境條件：要有良好的通風效果；

4、安裝類別：Ⅲ類；

5、安裝條件：安裝面與垂直面傾斜角不大于±5°；

6、沖擊振動：產品應安裝和使用在無顯著搖動；
