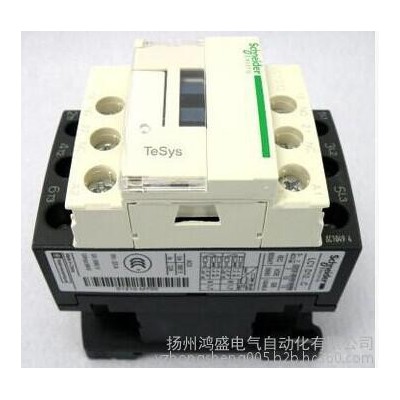

產品認證	CCC
產品系列	LC1D
觸點形式	一開一閉
電壽命	1.5 百萬次
額定電流	80
額定電壓	380
飛弧距離	10
機械壽命	4 百萬次
類型	交流接觸器
適用范圍	應用于功率因數大于等于0.95的交流負載中 應用于接通分?jǐn)嗾?dòng)的鼠籠電機
外形尺寸	127*85*130
線圈電壓	380
滅弧介質	空氣式
品牌	Schneider/施耐德
型號	LC1-D80M7C
加工定制	是
應用場景	二級配電
物料編號	LC1D80M7C
型號報價	1
主觸點控制電路	220 V, AC 50/60 Hz
常開主觸頭數量	3
常閉輔助觸頭數量	1
常閉主觸頭數量	0
常開輔助觸頭數量	1
線圈頻率	50/60 Hz
主觸頭極數	3
額定分段能力	1

產品數據表
主要特性
LC1D80M7C
TeSys D 三極接觸器, 80 A, 220 V, 50/60Hz
主要
產品系列
TeSys
產品名稱
D
產品類型
接觸器
產品名
LC1D
接觸器應用領域
應用于功率因數大于等于0.95的交流負載中
應用于接通分?jǐn)嗾?dòng)的鼠籠電機
使用類別
AC-1
AC-3
極數
3P
回路觸點類型
3 NO
額定工作電流 [Ie]
80 A (AC-1, Ue<= 440 V, θ<= 60 °C)
125 A (AC-3, Ue<= 440 V, θ<= 60 °C)
控制回路電壓
220 V, AC 50/60 Hz
輔助觸點類型
1 NO + 1 NC
補充信息
額定工作電壓 [Ue]
電源回路 : <= 690 V
電源回路 : <= 300 V
電動機功率 (kW)
37 kW (380/400 V)
45 kW (660/690 V)
55 kW (500 V)
45 kW (1000 V)
22 kW (220/240 V)
45 kW (415/440 V)
電氣壽命
0.8 百萬次 (AC-1)
1.5 百萬次 (AC-3)
2.5 百萬次 (AC-3)
機械壽命
4 百萬次
**大操作頻率
3600 次/小時 (環境溫度 <= 60 °C)
動作時間
閉合 : 20...35 毫秒
分?jǐn)?: 6...20 毫秒
控制電壓限額
釋放 : 0.3...0.6 Uc 50/60 Hz
運行 : 0.8...1.1 Uc 50 Hz
運行 : 0.85...1.1 Uc 60 Hz
(~50Hz保持)功耗 (VA)
26 VA 50 Hz
0.3 VA 60 Hz
約定發熱電流 [Ith]
信號回路 : 10 A (θ<= 60 °C)
主回路 : 125 A (θ<= 60 °C)
平均阻抗
0.8 mΩ (Ith 50 Hz)
熱消散
6...10 W (50/60 Hz)
額定接通能力 [Irms]
額定分?jǐn)嗄芰?br />額定短時耐受電流 [Icw]
信號回路: 100 A, 持續時間: 1 s
信號回路: 120 A, 持續時間: 500 ms
信號回路: 140 A, 持續時間: 100 ms
主回路: 640 A, 持續時間: 10 s (<= 40 °C)
主回路: 320 A, 持續時間: 1 分鐘 (<= 40 °C)
主回路: 135 A, 持續時間: 10 分鐘 (<= 40 °C)
主回路: 990 A, 持續時間: 1 s (<= 40 °C)
與繼電器配合使用的熔絲
主回路 : gG 160 A, 2型, U<= 690 V
信號回路 : gG 10 A, 符合 IEC 60947-5-1
主回路 : gG 200 A, 1型, U<= 690 V
過電壓類別
III
額定絕緣電壓 [Ui]
信號回路 : 690 V, 符合 IEC 60947-1
主回路 : 1000 V, 符合 IEC 60947-4-1
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? /? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? SAS? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
1 / 2
浪涌抑制模塊
無內置浪涌抑制模塊
輔助觸點類型
機械連接 : 1 NO + 1 NC, (符合 IEC 60947-5-1)
與主觸頭狀態成鏡像 : 1 NC, (符合 IEC 60947-4-1)
信號回路頻率
25...400 Hz
**小卻換容量 [Imin]
信號回路 : 5 mA
不重迭時間
失電 : 1.5 毫秒 (NC和NO之間的觸點)
得電 : 1.5 毫秒 (NC和NO之間的觸點)
絕緣電阻
> 10 MΩ (信號回路)
安裝方式
面板安裝
導軌安裝
接線能力
控制回路 : 通過螺釘夾緊 電纜 1...4 mm2, 軟線, 不帶接線端子.
控制回路 : 通過螺釘夾緊 電纜 1...4 mm2, 軟線, 不帶接線端子.
控制回路 : 通過螺釘夾緊 電纜 1...2.5 mm2, 軟線, 帶接線端子.
控制回路 : 通過螺釘夾緊 電纜 1...2.5 mm2, 軟線, 帶接線端子.
控制回路 : 通過螺釘夾緊 電纜 1...4 mm2, 硬線, 不帶接線端子.
控制回路 : 通過螺釘夾緊 電纜 1...4 mm2, 硬線, 不帶接線端子.
電源回路 : 母線端子, 硬線, 3 x 16 mm
主回路 : 連接器 電纜 4...50 mm2 接線片外徑Ø: 17 mm, 軟線, 不帶接線端子.
主回路 : 連接器 電纜 4...25 mm2 接線片外徑Ø: 17 mm, 軟線, 不帶接線端子.
主回路 : 連接器 電纜 4...50 mm2 接線片外徑Ø: 17 mm, 軟線, 帶接線端子.
主回路 : 連接器 電纜 4...16 mm2 接線片外徑Ø: 17 mm, 軟線, 帶接線端子.
主回路 : 連接器 電纜 4...50 mm2 接線片外徑Ø: 17 mm, 硬線, 不帶接線端子.
電源回路 : 連接器 電纜 4...25 mm2, 硬線, 不帶篐線端子.
緊固扭矩
電源回路 : 9 N.m
電源回路 : 9 N.m
電源回路 : 9 N.m (Ø 8 一字)
控制回路 : 1.2 N.m (No 2 十字螺絲)
控制回路 : 1.2 N.m (Ø 6 平口)
電源回路 : 9 N.m (Ø 6...8 mm 一字)
高度
127 mm
寬度
85 mm
深度
130 mm
環境
符合標準
IEC 60947-4-1
GB 14048.4
產品認證
CCC
污染等級
3
防護措施
TH (符合 IEC 60068-2-30)
運行溫度
-5...60 °C
貯存環境溫度
-60...80 °C
周?chē)諝鉁囟?br />-40...70 °C （Uc下允許）
**高工作海拔
3000 m (無降容)
耐火及耐異常高溫能力
850 °C (符合 IEC 60695-2-11)
抗沖擊、震動性能
抗震性能 (觸頭打開): 2 gn (5...300 Hz)
抗沖擊性能 (接觸器打開): 8 gn 11 毫秒
抗沖擊性能 (接觸器關閉): 10 Gn 11 毫秒
抗震性能 (觸頭閉合): 3 gn (5...300 Hz)
供應的可持續性
產品類型
綠色產品認證標志 (Green Premium) 產品
RoHS法規（日期代碼：YYWW）
符合 (施耐德電氣聲明從2008年第47周開始符合ROHS)
REACh法規
有毒有害物質含量均在REACH規定的限量要求以下
環保符合性
提供支持
回收利用指南
綠色環保產品, 廢棄后可以回收利用
2 / 2
