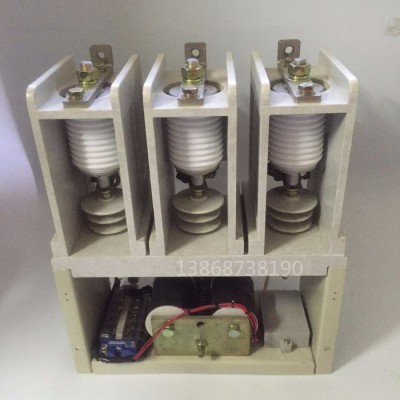

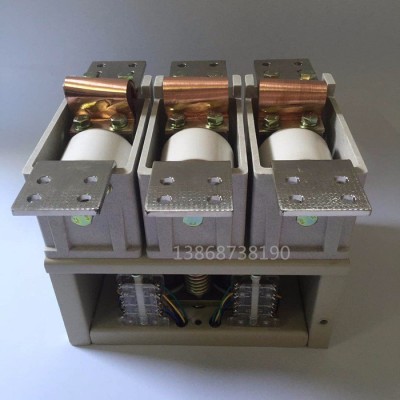

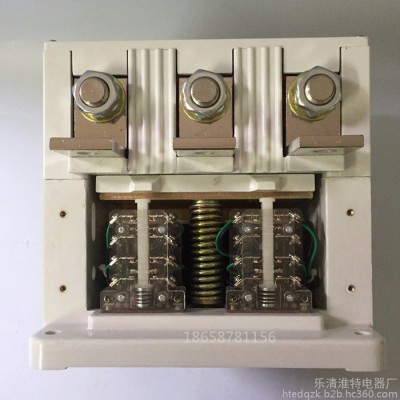

CKJ5-125型交流真空接觸器

CKJ5-125型交流真空接觸器適用于交流50HZ，額定工作電壓至1140V，額定工作電流125—400A的電力網絡，供直接或遠距離接通和分?jǐn)嘀麟娐分?。因主觸頭在高真空環境中工作，因此居有電弧不外露、體積小、重量輕、壽命長、維修周期長等優點，特別適宜于組成各種路燈控制器及工作于油田、化工等場合。

一、工作條件

1．海撥高度不超過2000米。

2．環境空氣溫度：-25～+40℃。

3．空氣相對濕度：環境空氣溫度為+25℃時不超過50％，在較低溫度下可以有較高的相對濕度**濕月份的平均溫度為+25℃時，月平均**大相對濕度為90％。

4．安裝面與垂直面的傾斜度不超過15°。安裝類別通常為第Ⅲ類。

5．環境污染等級為3級。

6．振動不大于30米/秒的場。

二、主要技術參數

1．額定工作電壓：1140V；

2．額定工作電流：125A；

3．主回路級數：3級；

4．額定控制電流電壓：36V、220V、380V（AC）頻率為50Hz、開路控制電源電壓不超過120%US；

5．輔助觸頭為：二常開、二常閉；

6．真空滅弧室：外殼為陶瓷結構；

7．主觸頭參數：終壓力30n；

開距：（mm）1.8±0.2；

超程：（mm）1±0.1；

8．工作制和操作頻率：本接觸器適用于八小時工作制，間斷不期工作制、繼續工作制，繼續周期工作時，操作頻率為AC3600次/h，短時（20S內）2500次/h；

9．極限分?jǐn)嗄芰Γ?500A；

10．主回路接通與分?jǐn)嗄芰Γ油?250A100次分?jǐn)啵?000A25次；

11．電壽命：AC6萬次；

12．機械壽命：300萬次；

13．外形尺寸：163×150×127；

14：安裝尺寸：107×141 4～8.3Mm；

15．重量：4kg

具體型號：

CKJ5-125A真空交流接觸器/常用控制電壓36V、220V、380V

CKJ5-125/1140V真空交流接觸器/常用控制電壓36V、220V、380V

CKJ5-125/1.14KV真空交流接觸器/常用控制電壓36V、220V、380V

CKJ5-125/36V真空交流接觸器/控制電壓36V

CKJ5-125/220V真空交流接觸器/控制電壓220V

CKJ5-125/380V真空交流接觸器/控制電壓380V

三、訂貨須知?

1．訂貨時應注明【CKJ5-125型交流真空接觸器】的控制電壓、規格、數量及安裝結構。?

2．客戶如需特制規格，可在選型和訂貨時注明，并提供詳細技術要求。
