閥門的一種，具有多向可調的通道，可適時改變流體流向。

閥板式的優點：

動作準確、自動化程度高、工作穩定可靠，但需附設驅動和冷卻系統，結構較為復雜;閥瓣式結構則較簡單，多用于流量較小的生產工藝上。 在石油、化工、礦山和冶金等行業中,六通換向閥是一種重要的流體換向設備。該閥安裝在稀油潤滑系統輸送潤滑油的管道中。通過變換密封組件在閥體中的相對位置,使閥體各通道連通或斷開,從而控制流體的換向和啟停。

六通換向閥的性能參數：

公稱通徑50~150 適用溫度(℃)室溫~80 公稱壓力(MPa)1.0 適用介質潤滑油 連接形式法蘭 強度試驗壓力(MPa)1.5 密封試驗壓力(MPa)1.1 耐壓試驗溫度(℃)常溫

折疊編輯本段六通換向閥的工作原理和結構特點

六通換向閥主要由閥體、密封組件、凸輪、閥桿、手柄和閥蓋等零部件組成(圖1)。閥門由手柄驅動,通過手柄帶動閥桿與凸輪旋轉,凸輪具有定位驅動與鎖定密封組件的開啟與關閉功能。手柄逆時針旋轉,兩組密封組件分別在凸輪的作用下關閉下端的兩個通道,上端的兩個通道分別與管道裝置的進口相通。反之,上端的兩個通道關閉,下端兩個通道與管道裝置的進口相通,實現了不停車換向。

六通換向閥：

1上閥蓋 2手柄 3閥桿 4凸輪 5密封組件 6閥蓋 7閥體 (1)六通閥的閥體由隔板分成兩腔,每腔都有3個通道,中間為進油口,兩端為出油口。閥體為碳鋼板焊結構,體積小,質量輕,結構緊湊,提高了材料的利用率,縮短了生產周期,降低了成本。密封面堆焊不銹鋼,防銹耐腐蝕,密封面經過精加工后拋光研磨,表面粗糙度Ra≤0.8μm。 (2)六通閥有兩組密封組件。每組密封組件(圖2)由閥瓣、密封圈、調整塊、調節螺釘、夾板和螺栓組成。閥瓣為碳鋼板焊件,設有加強筋,即增加閥瓣強度又起導向作用,保證每組閥瓣間的同軸度。閥瓣上鑲嵌聚氨脂橡膠圈,該材料具有耐油、耐磨損、性能穩定、密封良好和使用壽命長的特點。在凸輪的作用下,密封圈的球面與閥體密封面相接觸產生擠壓彈性變形,達到密封效果。調整塊和調節螺釘在兩組密封組件不能同步到位時可起調整作用,確保各通道密封性能同步到位。

1夾板 2螺栓 3調整塊 4閥瓣 5密封圈 6調整螺釘 (3)閥桿與閥體隔板和上閥蓋間的軸向密封采用O形圈。 (4)閥體隔板及上閥蓋軸孔部位鑲有銅套,可減小與O形圈間的摩擦力矩,密封組件開啟與關閉靈活,操作力矩小。 (5)上閥蓋設有指示牌及限位螺釘,閥桿上安裝指針,明確指示各通道的接通狀況,易于操作。

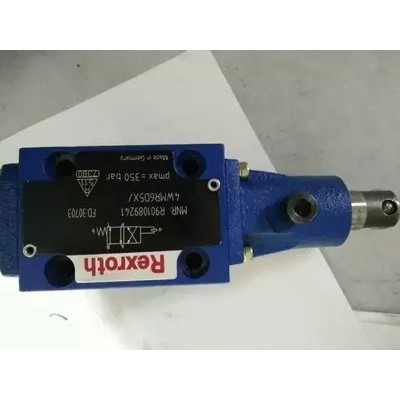

換向閥是具有兩種以**動形式和兩個以上油口的方向控制閥。是實現液壓油流的溝通、切斷和換向，以及壓力卸載和順序動作控制的閥門?？煞譃槭謩?dòng)換向閥、電磁換向閥、電液換向閥等。

又稱克里斯閥，閥門的一種，具有多向可調的通道，可適時改變流體流向。

工作時借著閥外的驅動傳動機構轉動驅動軸，帶動搖拐臂，啟動閥板，使工作流體時而從左入口通向閥的下部出口，時而從右入口變換通向下部出口，實現了周期變換流向的目的。

這種變換閥在石油、化工生產中有著廣泛的應用，在合成氨造氣系統中**常用。此外，換向閥還可作成閥瓣式的結構，多用于較小流量的場合。工作時只需轉動手輪通過閥瓣來變換工作流體的流向。
