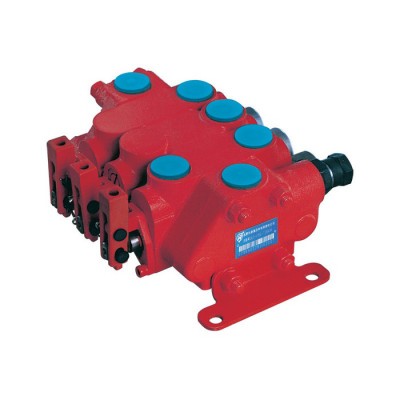

DL*-F15L 系列多路閥是由進油閥片、換向閥片和回油閥片組成。DL1-F15L 系列多路閥的回油體帶有壓力輸出口，可與其它液壓
元件串聯使用。該閥具有結構緊湊，工作壓力較高，性能好，工作可靠，可實現多個執行機構的近、遠程控制等優點。廣泛應用于工程
機械、礦山機械和其它機械的液壓系統。

  ★ 內置單向閥：每聯換向體都有內置單向閥，防止油液倒流
  ★ 內置溢流閥：進油體內設有先導式溢流閥，以控制系統壓力
  ★ 油路形式：可實現并聯、串聯或串并聯復合油路
  ★ 附加閥：換向體的兩端，根據需要可加過載閥或補油閥
  ★ 閥體結構：片式結構，1～8聯內任意組合
  ★ 閥桿中位機能：A、Z、O、Y等

型號說明 Model Coding

  ① 產品代號 Unit code
  ② 設計序號 Design code   1:帶壓力輸出口;   基本型: 省略
  ③ 壓力等級 Pressure grade   F: 20MPa
  ④ 公稱通徑 Nominal size   15mm
  ⑤ 油口形式 Joining port   L: 螺紋聯接 Screw
  ⑥ 定復位方式 Spool returning   T: 彈簧復位 Spring
  **聯換向體中位機能 Block No.1 spool function
  ⑧ 第二聯換向體中位機能 Block No.2 spool function
  ⑨ 換向體油口附屬閥 Auxiliary valve
              A: 表示A口帶過載閥 Overload valve;   B: 表示B口帶過載閥
              a: 表示A口帶補油閥 Anticavitation valve;   b: 表示B口帶補油閥

技術參數 Technical Specification
