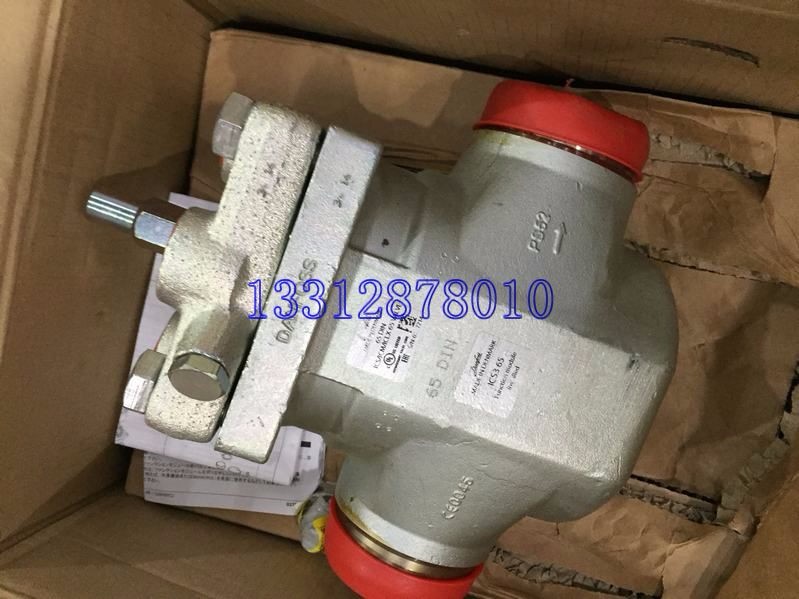

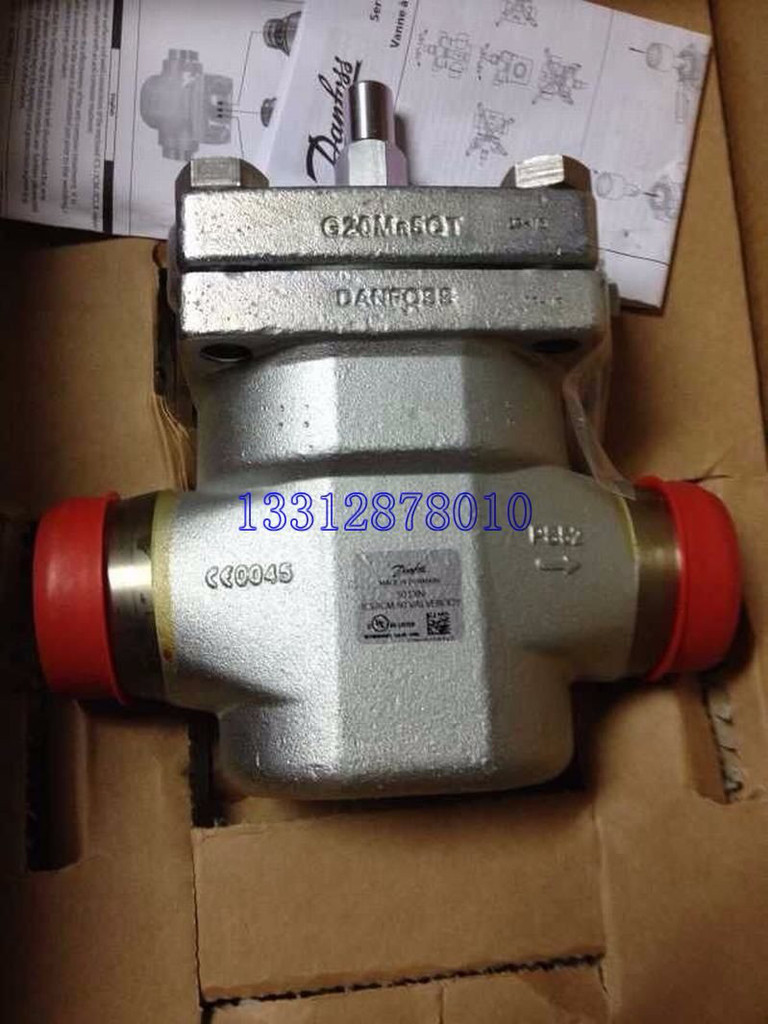

Danfoss/丹佛斯伺服控制主閥ICS1-50+CVP/ICS3-65+CVP+EVM液位調節閥的產品介紹

概述：ICS伺服主閥是新一代工業控制閥 ICV家族的成員之一。ICV產品- ICS-工業控制伺服閥- ICM-工業控制電動閥ICS伺服主閥引進了模塊化設計理念 ,由三個模塊組成 : 閥體，功能模塊及閥蓋。ICS是由導閥控制的主閥，可以用于各種壓力級別的制冷系統中，進行壓力、溫度以及系統的開關調節。ICS可以應用于制冷系統的高 /低壓側，濕 /干回氣管路上，以及沒有相變的液體管路上 (例如不存在節流、膨脹的管路上 )ICS閥的功能取決于導閥或外部壓力源。ICS1有一個導閥接口， ICS3 有三個導閥接口。導閥可直接安裝在 ICS閥上，也可以裝在外部導壓管上。一個 ICS閥同時安裝幾個導閥可以實現多種不同的調節功能。ICS閥的閥蓋可接壓力表，可以在設定或調校導閥時監控閥體的進口壓力。ICS閥端蓋上的手動調節桿可以手動打開主閥。

特點：■為工業制冷應用場合設計，**大工作壓力 52bar / 754 psi g

■ ICS 25-150：適用于包括氨、二氧化碳在內的常見制冷劑及無腐蝕性的氣、液體

■直接焊接接口

■連接方式包括對接焊，承插焊，釬焊以及螺紋連接耐低溫碳鋼閥體

■設計緊湊，重量輕

■閥芯優化設計配備 V型流口，以確保在部分負荷時提供**的調節能力

■對功能模塊進行了QPQ表面處理（發黑處理），鋼質活塞環使閥門具有**的調節精度

■模塊化設計的理念

–每種閥體都有多種不同焊接方式和尺寸可選

–僅需更換功能模塊**能完成閥門的更新

–無需更換閥體**可實現 ICS伺服閥與 ICM電動閥之間的互相替換

■手動開啟功能

■ ICS 閥是一個多功能閥，可以同時安裝數個導閥

■所有導閥采用螺紋連接，可直接旋擰于各種尺寸的 ICS主閥上，不需要焊接或單獨的導管連接

■ ICS主閥上可以連接壓力表，因此可以測量出閥體進口壓力

■ ICS主閥閥蓋可以從任何方向安裝在閥體上而不影響閥門的功能

技術參數：ICS閥是通過導閥開啟的伺服主閥，它需要的開啟壓差極小。當閥體兩端的壓差是0 bar/0 p s i 時，I C S 閥將保持關閉。當閥體壓差是 0.2bar/3psi或以上時，ICS閥將完全打開。當閥體壓差在0.07bar/1 psi到 0.2bar/3psi時，ICS閥的開度將根據壓差按比例打開。

ICS主閥可以和 1個至 3個導閥接口一起配置使用。連接方式：ICS閥可以通過多種連接方式進行安裝 D：對接焊，DIN (2448)

■ A：對接焊，ANSI (B 36.10)

■ J：對接焊，JIS (B S 602)

■ SOC：承插焊，ANSI (B 16.11)

■ SD：釬焊，DIN（2856）

■ SA：釬焊，, ANSI (B 16.22)

■ FPT：FPT管螺紋，(ANSI/ASME B 1.20.1)

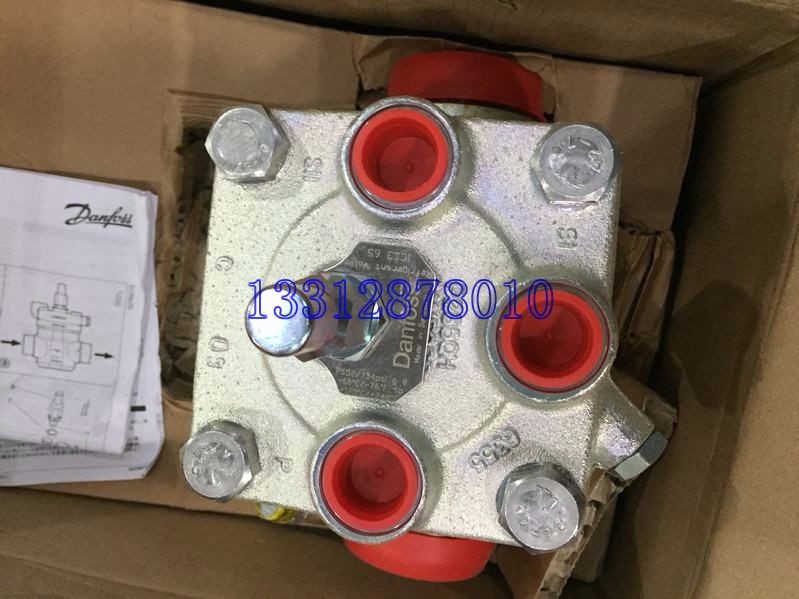

3個壓力導閥接口中的兩個（S1和 S2接口）為串聯連接而第三個（P接口）與 S1和 S2接口并聯。這樣**提供了不同的導閥連接配置，因此可以提供各種不同的控制功能。

■技術數據

適用于各種不可燃性制冷劑包括氨、二氧化碳及無腐蝕性氣體 /液體介質。不推薦使用在可燃性碳?xì)浠衔飯?chǎng)合，如需更詳細資料，請與廣州思卓貿易有限公司聯系。

■溫度范圍：-60℃ /+120℃（-76℉ /+248℉）

■表面保護 ICS25-150：外表面鍍鋅處理，能有

效防止腐蝕壓力范圍**大工作壓力 : 52bar

■主閥全開壓差 : **小為 0.2 bar（3psi）；

–**大開啟壓差 (MOPD)，(僅用作電磁閥時有

意義 )，正常工況條件下

– 10 W a.c ，**高達到 21bar (305 psi)

– 20 W a. c ，**高達到 40 bar (580 psi)
