標準	德標
材質	鑄鋼
工作溫度	高溫
公稱通徑	15-200（mm）
規格	DN25
類型	調節閥
連接形式	法蘭
流動方向	雙向
密封形式	硬密封型
驅動方式	氣動
適用介質	蒸汽,油品,液化氣,弱酸堿介質
形態	柱塞式
用途	溫控,流量控制,減壓閥,調壓,調節
零部件及配件	配件
壓力環境	常壓
類型(通道位置)	二通式
品牌	茂宏
型號	ZXQ/ZXX
加工定制	是
通道位置	三通式

   銷售經理；章先生
   手機；18248487182
   電話；057161715835

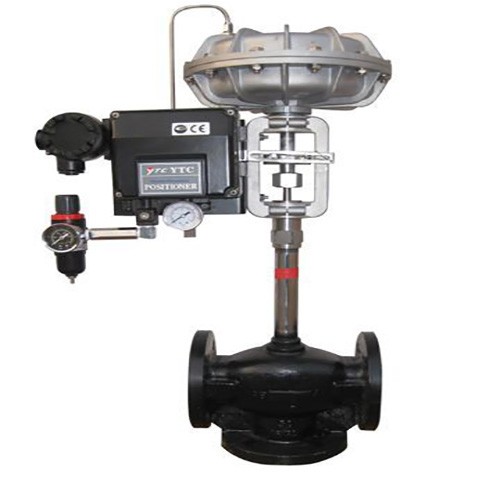

產品說明：

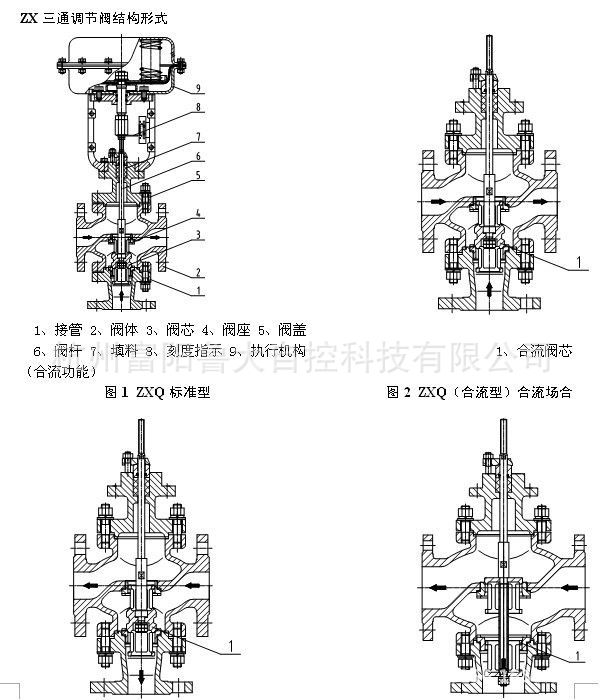

   ZXX（Q）型氣自力式動簿膜三通高溫調節閥采用賀筒型薄壁窗口形閥芯結構，不同于柱塞形閥芯的襯套導向。
配用多彈簧執行機構，具有結構緊湊、重量輕、體積小、拆裝方便等優點。廣泛應用于**控制氣體、
液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二
路流出或是把兩種流體經三通閥合并成一種流體的場合。
   本系列產品有三通合流及三通分流兩種。公稱壓力有1.6、4.0、6.4MPa；閥體口徑范圍DN25~200。
適用流體溫度由-60℃~+450℃。泄漏量標準為IV級。流量特性有直線、拋物線兩種。

產品特點：
   流對對閥芯作用方向都處于流開狀態，故閥能穩定工作。
   除上閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
   執行機構采用多彈簧結構，高度減小30%。重量減輕30%。

零件材料：
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
波紋膜片：橡膠夾增強滌綸織物
填 料：聚四氟乙烯，柔性石墨
膜 蓋：A3
彈 簧：60SiMn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
軟密封閥芯：增強聚四氟乙烯
墊 片：橡膠石棉板、10、1Cr18Ni9Ti石棉纏繞墊片

執行機構
型    式：多彈簧式薄膜執行機構
          ZP280B/K，ZP400B/K，ZP600B/K，
ZP1000B/K
閥 作 用：正作用，反作用
膜片材料：橡膠夾增強滌綸織物
彈簧量程：20～100KPa，40～200KPa  80～240KPa
供氣壓力：0.14～0.4MPa
信號接口：內螺紋M16×1.5（M10×1）
環境溫度：-30℃～+70℃

附    件（根據要求配置）
定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，繼動器，保位閥，其它

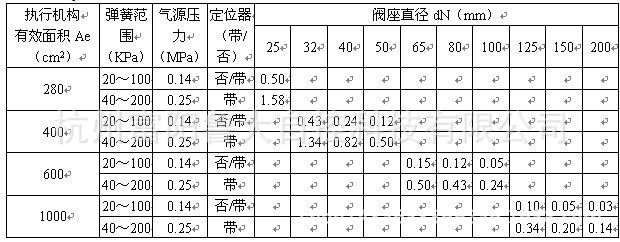

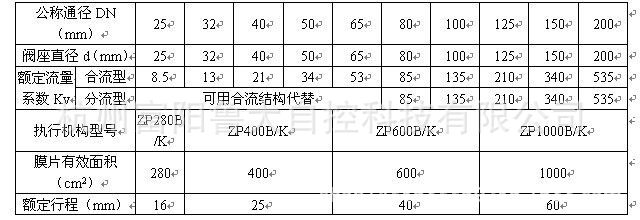

表1 Kv值和行程

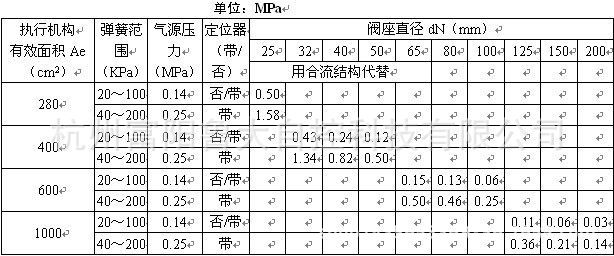

表2 允許壓差



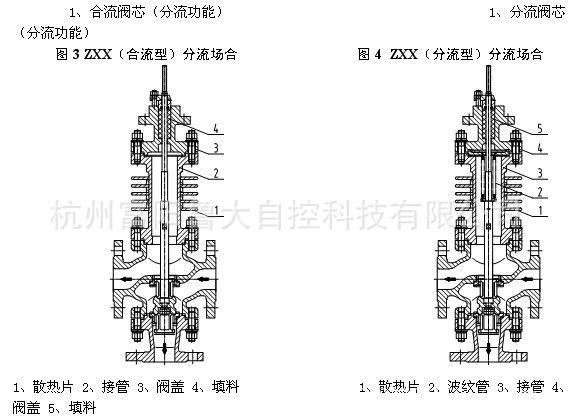

表2-2 ZXX（合流型/分流型）分流場合
