首頁 > 供應產品 > QDX3-D14大速比電動蝸輪箱-DN2000蝶閥傳動裝置
QDX3-D14大速比電動蝸輪箱-DN2000蝶閥傳動裝置
QDX3-D14大速比電動蝸輪箱，閥門電動蝸輪箱是一款90°部分回轉驅動裝置，大速比電動蝸輪箱適用于大規格通徑球閥、蝶閥、旋塞閥等類型閥門。閥門電動裝置特殊型可輸出360°多回轉型
型號名稱： QDX3-D14大速比電動蝸輪箱-DN2000蝶閥傳動裝置
瀏覽次數： 172 次
產品品牌： 禹軒
產品標簽： 閥門蝸輪箱
產品單價： 面議
最小起訂量：
供貨總量： 電詢
發貨期限： 自買家付款之日起 3 天內發貨
有效期至： 長期有效
最后更新： 2023-09-13 14:52

詳細信息

QDX3-D14大速比電動蝸輪箱，閥門電動蝸輪箱是一款90°部分回轉驅動裝置，大速比電動蝸輪箱適用于大規格通徑球閥、蝶閥、旋塞閥等類型閥門。閥門電動裝置特殊型可輸出360°多回轉型。產品共有13個型號-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,該系列是與多回轉閥門電動裝置組合而成的一種部分回轉型閥門電動驅動裝置。蝶閥可配套 DN300-DN2200 規格上使用，總共有10個等級規格。球閥可配套DN100-1200規格上使用，總共有12個等級規格。

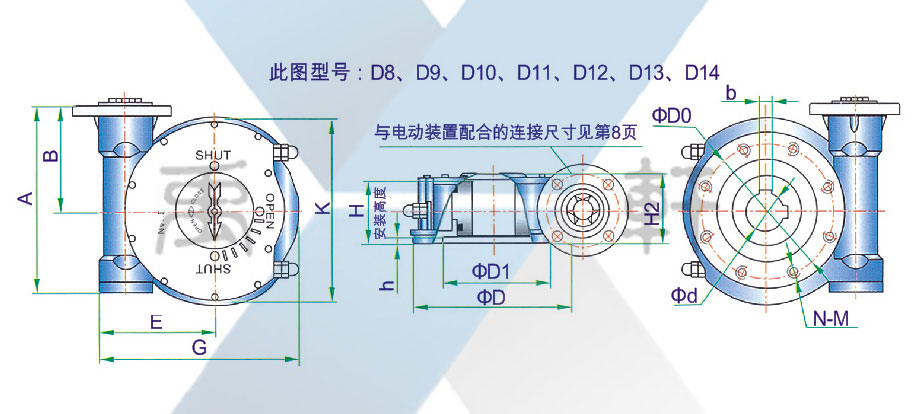

QDX3-D14大速比電動蝸輪箱結構尺寸：
QDX3-D13大速比電動蝸輪箱(圖1)

型號ModeI

D3

D4

D5

D6

D7

D8

D9

D10

D11

D12

D13

D14

技術參數Technical-parameters

速比Ratio

41:1

48:1

55:1

50:1

55:1

57:1

65:1

63:1

67:1

81:1

83:1

82:1

限位調整Limit-adjustment

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

蝶閥Butterfly valve DN

125-150

200-250

300-350

400-450

450

500-600

700

800

900-1000

1100-1200

1400-1600

1600-1800

球閥Ball-valve DN

80

100

150

200

250

250-300

350

400

500

600

800

900

連接尺寸Connection-size

法蘭外圓（D）

125

150

175

210

230

260

300

350

415

475

560

650

連接孔中心PCD（D0）

102

125

140

165

185

200

254

298

356

406

483

590

凹面Concave（D1）

70×4

85×4

100×4

130×5

150×5

160×5

200×5

230×5

260×5

300×8

370×8

490×8

孔數-螺栓Bolt（N-M）

4-M10

4-M12

4-M16

4-M16

4-M20

8-M16

8-M16

8-M20

12-M20

12-M20

12-M22

12-M22

標準軸孔Bore（d）

24

28

38

45

50

60

70

80

100

110

130

160

鍵寬 Key（b）×鍵高×條數NO.×90°

8×7×1

8×7×1

10×8×1

12×8×2

16×10×2

16×10×2

16×10×2

20×14×2

25×14×2

28×16×2

32×18×2

32×18×2

可選軸孔（d-limit）

22-26

28-36

32-40

38-48

50-55

50-60

55-70

70-90

80-100

90-120

110-150

110-150

安裝高度Install-height（H）

65

80

75

95

95

110

120

130

160

185

190

190

外型尺寸Appearance-size

A

200

218

248

320

340

365

421

445

507

585

680

730

B

132

127

148

188

203

210

241

245

290

320

388

400

E

96

115

139

171

181

192

224

250

306

365

427

472

G

169

203

245

291

314

338

378

433

522

612

717

745

H2

74

88

97

125

131

128

154

152

185

203

226

210

K

150

190

210

250

270

300

330

400

470

580

660

760
