電動推力型蝸輪箱 QDX3電動裝置蝸輪頭,DN1400蝶閥配套
電動推力型蝸輪箱,QDX3電動裝置蝸輪頭,DN1400蝶閥配套, DN600球閥配件作用，電動推力型蝸輪箱怎么拆,電動推力型蝸輪箱結構圖,電動推力型蝸輪箱怎么安裝，這些蝸輪相在知識可以來電詢問
13486731178
原裝全新進口
基本信息
上海禹軒泵閥有限公司 會員等級：普通會員 經營范圍： QDX3閥門蝸輪箱，蝶閥蝸輪頭，蝸輪傳動頭，閥門手動執行器，閥門驅動頭，安全閥，... 所在地區：上海  新聞中心產品分類站內搜索 |
首頁 > 供應產品 > 電動推力型蝸輪箱 QDX3電動裝置蝸輪頭,DN1400蝶閥配套
電動推力型蝸輪箱 QDX3電動裝置蝸輪頭,DN1400蝶閥配套
電動推力型蝸輪箱,QDX3電動裝置蝸輪頭,DN1400蝶閥配套, DN600球閥配件作用，電動推力型蝸輪箱怎么拆,電動推力型蝸輪箱結構圖,電動推力型蝸輪箱怎么安裝，這些蝸輪相在知識可以來電詢問
詳細信息 電動推力型蝸輪箱,QDX3電動裝置蝸輪頭,DN1400蝶閥配套, DN600球閥配件作用，電動推力型蝸輪箱怎么拆,電動推力型蝸輪箱結構圖,電動推力型蝸輪箱怎么安裝，這些蝸輪相在知識可以來電詢問。QDX3-D11電動推力型蝸輪箱，部分回轉型閥門裝置是一款90°部分回轉驅動裝置，適用于球閥、蝶閥、旋塞閥等類型閥門。閥門電動裝置特殊型可輸出360°多回轉型。產品共有14個型號-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,該產品是與多回轉電動裝置組合輸出大力矩部分回轉型閥門電動裝置。蝶閥可配套 DN300-DN2200 規格上使用，總共有10個等級規格。球閥可配套DN100-1200規格上使用，總共有12個等級規格。DF系列與電裝接盤為SO 5211標準。

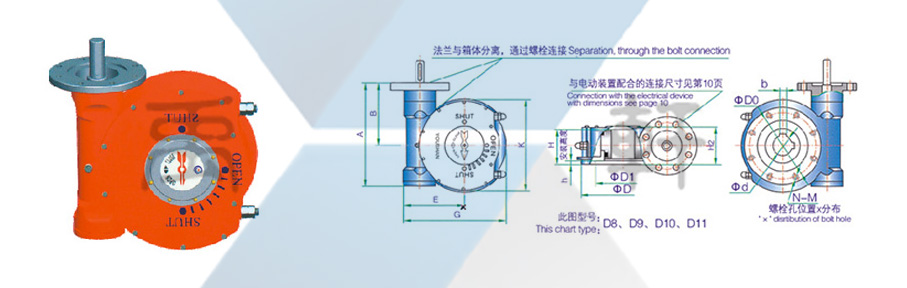

型號 Model D3-F D4-F D5-F D6-F D7-F D8-F D94-F D10-F D11-F D12-F 技術參數Technical - parameters 速比 Ratio 41：1 48：1 55：1 50：1 55：1 57：1 65：1 63：1 67：1 81：1 限位調整 Limit-adjustment ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° 蝶閥 Butterfly valve DN 125-150 200-250 300-350 400-450 450 500-600 700 800 900-1000 1100-1200 球閥 Ball-valve DN 80 100 150 200 250 250-300 350 400 500 600 連接尺寸 Connection-size 法蘭外圓（D） 125 150 175 210 230 260 300 350 415 475 連接孔中心PCD(D0) 102 125 140 165 185 200 254 298 356 406 凹面 Concave（D1） 70×4 85×4 100×4 130×5 150×5 160×5 200×5 230×5 260×5 300×8 孔數-螺栓 Bolt（N-M） 4-M10 4-M12 4-M16 4-M20 8-M16 8-M16 8-M16 8-M20 12-M20 12-M20 24 28 38 45 50 60 70 80 100 110 鍵寬Key（b）×鍵高Key-High×條數NO.×90° 8×7×1 8×7×1 10×8×1 12×8×2 16×10×2 16×10×2 16×10×2 20×14×2 25×14×2 28×16×2 可選軸孔（d-limit） 22-26 28-36 32-40 38-48 50-55 45-60 55-70 70-90 80-100 90-120 安裝高度 Install-height（H） 65 80 75 95 95 110 120 130 160 180 外型尺寸Appearance-size A 186 205 236 280 305 325 360 420 490 570 B 118 130 143 165 175 188 188 245 295 330 E 96 115 139 171 181 192 224 250 306 365 G 169 203 245 291 314 338 378 433 522 612 H2 74 88 97 125 131 128 154 152 185 203 K 150 190 210 250 270 300 330 400 470 580 買家采購指導（需要確認以下數據即可，特殊要求請講明）：一、軸頸（軸孔 尺寸大?。┒?、花鍵尺寸（銷釘寬度）三、連接中孔中心（螺栓孔距離）四、孔徑孔數（螺栓孔數量和孔徑）電裝型需要提供連接電裝盤的尺寸和螺栓孔距和孔數就可以。
