材質	鑄件
規格	YD YK WJS
全長	800
適用范圍	橋梁、工礦、石化、油田、通信、鐵路、電力
力矩≦	10-500
方榫邊長	30
品牌	沃瑪
型號	YD YK NJS

沃瑪液壓—專業制造中空式扳手，驅動式扳手，力矩放大扳手，扭矩倍增器，大功率扭矩扳手，電動定扭矩扳手，螺栓修復器，盤根工具（取出器），斷頭螺絲取出器，拔輪器、液壓拉馬、、車載式拉馬，軸承拉拔器，軸承加熱器，汽修工具等系列。請到我們主網站訪問更多產品,詳細資料及具體使用方法
//www.womayy.com
請將網址復制后粘貼到瀏覽器中再訪問!

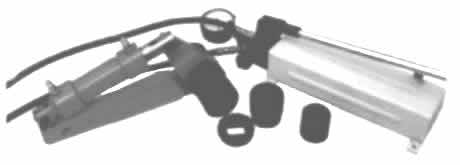

YK中空式液壓扭力扳手

型號規格 YK30 YK60 YK90 YK120 最大扭矩(N.M) 2900 5000 13000 24000 油缸直徑mm 30 35 40 45 額定壓力Mpa 100/10 100/10 100/10 100/10 螺母對邊S（mm） 32-55 46-80 85-105 110-145 螺栓直徑M(mm) M22-M36 M30-M52 M52-M72 M76-M100 表中參數可能因?yàn)楦牧级兏?，恕不另行通知?br> 液壓扳手-YK中空式液壓扳手最大限度的采用高強度輕金屬,一體成型動力頭，全面提高強度及壽命；較大的扭矩/重量比,雙作用，高速,轉角大，效率高, 一只動力頭可配合多種工作頭使用，工作范圍廣,360°×360°旋轉軟管接頭使在狹小的空間內使用方便,絕不會出現機構卡死, 扭矩重復精度高達±3%,松開時不需其它工具,存貯箱保護扳手頭避免損壞，浸水和污濁,運動部件少，經久耐用，維護方便。 　　本扳手體積小，力矩大、預緊準確。它廣泛適用于冶金、電力、化工、機械、通信等行業的機械設備和設施，重要螺栓聯接的安裝及拆卸維修，能方便快捷地完成您的裝拆螺栓任務，同時可有效地保證您所需的扭矩值。 詳細說明： 　　  液壓扳手-YD驅動式液壓扳手標準四方形驅動軸，配合不同規格套筒，適合多種場合應用,最大限度的采用高強度輕金屬,一體成型動力頭，全面提高強度及壽命；較大的扭矩/重量比,雙作用，高速,轉角大，效率高, 360°×360°旋轉軟管接頭使在狹小的空間內使用方便,絕不會出現機構卡死, 扭矩重復精度高達±3%,松開時不需其它工具,存貯箱保護扳手頭避免損壞，浸水和污濁,運動部件少，經久耐用，維護方便。隨著8.8級以上高強度螺栓的普遍使用，為使用聯接和預緊達到設計要求，使得液壓扳手成為必需。　　YD型液壓扳手結構緊湊，體積小，重量輕，輸出扭力大，是螺帽拆卸和螺栓預緊的得力工具。扭力控制在此3%范圍內，能滿足聯接預緊高精度扭力值的要求。單向棘輪棘爪機械防止驅動軸逆轉，確保操作可靠，可調整支承力臂，充分適應不同作業環境，不受空間限制，操作得心應手。 標準四方形驅動軸，配合不同規格套筒，適合多種場合應用。 型號 最大扭矩（N m） 可拆裝螺母范圍 重量 YD-25 2350 15-50 2.0 YD-50 4800 20-100 4.0 YD-100 10,000 40-120 7.8 YD-160 16,000 60-155 11.8 YD-270 27,000 80-255 24.0 表中參數可能因?yàn)楦牧级兏?，恕不另行通知?table border="1" align="center" width="94%" cellpadding="0" cellspacing="3"> 詳細說明： NJS大功率液壓扭矩扳手（液壓扭力扳手） 一、產品簡介 隨著我國機械制造業的技術水平的不斷提高，為確保產品質量，許多設備和設施已經并將日益廣泛的采用高強度螺栓，并對螺栓的緊固的預緊力矩提出嚴格的要求，尤其是承受重載荷及強烈沖擊振動的重型機械設備就更為重要，為了提高螺紋聯接質量及可靠性，精確地控制高強度螺栓聯接的預緊力矩，本廠科技人員綜合應用國內外先進技術，研制成功液壓扭矩扳手，可幫助您解決這一難題。 液壓扭矩扳手是幫助您裝、拆螺栓、螺母，同時能比較準確的控制擰緊扭矩的理想工具，它廣泛適用于冶金、電力、化工、機械、通信等行業的機械設備和設施，重要螺栓聯接的安裝及拆卸維修，能方便快捷地完成您的裝拆螺栓任務，同時可有效地保證您所需的扭矩值。 二、產品的型號及適用螺栓、螺母范圍 表1 型號、參數及適用范圍 產品型號 油缸最大壓力 MPa 油缸直徑 mm 最大工作扭矩 N.m 液壓缸行程套筒轉角 扳手適用螺紋范圍（粗牙） NJS-I 63 40 9954 36 ° M20-M30 NJS-II 63 45 12600 36 ° M30-M48 NJS-III 63 45 14868 34 ° M48-M56 NJS-IV 63 65 41391 34 ° M64-M80 NJS-V 63 65 41391 30 ° M90-M100 三、結構及工作原理 液壓扭矩扳手（液壓扭力扳手）（見圖1）由手動高壓泵和帶棘輪式液壓扭矩扳手兩部分組成。操縱手動高壓泵的手柄，液壓缸產生推力，經過曲柄系統形成力矩，帶動螺母轉動一個角度，使扭矩傳遞到帶棘輪裝置的內六角套筒上從而傳遞給螺栓聯接，按要求預緊螺栓。 手動高壓泵由操縱手柄，高壓泵、換向閥、油箱、壓力表和帶快速接頭的輸油管等組成。帶棘輪式液壓扳手由高壓油口、液壓油缸、曲柄、反力桿、棘輪裝置、套筒等組成、前者系動力源部件，后者為扭矩執行機構。 圖一四、主要特點 液壓扭矩扳手具有以下特點： （1） 通過液壓系統壓力表能夠精確、可靠的控制預緊力矩。 （2） 提高螺紋聯接鋼度，降低螺栓疲勞斷裂的危險性。 （3） 保證了廣泛采用高強度螺栓聯接的可靠性，以利減輕重量和節約空間。 （4） 使用范圍廣、適應強，可用于螺栓及內角螺釘?shù)念A(yù)緊。 （5） 操作簡單，使用方便，經濟安全。 五、操作方法 1、根據預緊螺母的尺寸選配內六角套筒。 2、按照螺母需要擰緊或松開的要求，組合棘輪（擰緊螺母時用右向棘輪，松開螺母時用左向棘輪）。 3、把帶快速接頭的高壓、低壓膠管插入扳手和換向閥的連接處（高壓1/4”，低壓為3/8”），并要求插入到位后，將快速接頭的外套轉動一個角度，以鎖緊。 4、反力桿應依靠在相應的內六角支承套或其它能承受反力的地方。 5、扳手連桿轉角的大小應控制在反力桿標定的角度范圍內。 6、打壓時，應將放氣閥向左旋轉一周，打開放氣閥，待空氣放盡后將其關閉。 7、手動泵打壓時，按液壓缸活塞桿的伸和縮轉動換向閥手柄，當手柄在左側位置時，活塞桿則伸，反之為縮，而在中間位置時壓力為零。 8、打壓時，通過觀察壓力表讀數值（MPa），即可得出扭矩值。在事前應根據表2所給出的公式計算出所需扭矩值（N.m）時的壓力值（MPa）。 9、預緊結束后，把換向閥手柄放中間位置，使其壓力回零。 10、卸下帶快速接頭的高、低壓膠管時，應首先將快速接頭的外套旋轉一個角度，使其缺口對準限位銷向前推，這樣即可拔出接頭。六、注意事項 1、連接膠管應處于自由狀態，不得盤成直徑小于500mm圓圈。 2、在液壓扳手各連接銷軸及活動部位應涂潤滑脂，減少由于磨擦而造成扭矩?fù)p失。 3、工作時液壓系統不得用手接確。 4、卸下快速接頭后，其接頭外露部分必須用塑料蓋罩住。 5、工作油采用普通液壓油，其牌號為YA-N32G或YA-N45G。（相當于20#機油）。系統內工作油每年必須更換并清洗過濾器。七、液壓扭矩扳手應用 1、根據螺紋聯接尺寸范圍選取您所需用的扳手型號，不得用小型號手扳手緊固大規格的螺栓。 2、油缸壓力不得超過最大油壓63MPa，以免損壞液壓系統。 3、按照表2及各不同型號的扳手，相應公式計算您所需要的壓力（MPa）或扭矩（N.m）。 示例1：使用NJS-I型扳手，緊固M30螺栓，預緊扭矩為1004N.m查表2根據公式P=M1/158=1004/158≈6.4MPa。壓力表指針指至6.4MPa時，其扭矩即為1004N.m。 示例2：使用NJS-II型扳手，緊固M42螺栓，預緊扭矩為2806N.m查表2根據公式P=M2/200=2806/200≈14MPa。壓力表指針指至14MPa時，其扭矩即為2806N.m。 示例3：使用NJS-III型扳手，緊固M64螺栓，預緊扭矩為10147N.m查表2根據公式P=M3/236=10147/236≈43MPa。壓力表指針指至43MPa時，其扭矩即為10147N.m。 示例4：使用NJS-IV型扳手，緊固M80螺栓，預緊扭矩為19626N.m查表2根據公式P=M4/657=19626/657≈29.9MPa。壓力表指針指至29.9MPa時，其扭矩即為19626N.m。 示例5：使用NJS-V型扳手，緊固M100螺栓，預緊扭矩為39960N.m查表2根據公式P=M4/657=39960/657≈60.8MPa。壓力表指針指至60.8MPa時，其扭矩即為39960N.m。 反之，如已知壓力（MPa）根據表2所給的相應公式亦可求出相應的扭矩（N.m） 表2 液壓扭矩扳手油缸與對應扭矩以及壓力、扭矩計算公式 壓力表讀數MPa　 扭矩N.m　 NJS-I 型已知壓力求扭矩時用 M1=158P 已知扭矩求壓力時用 P=M1/158 NJS-II 型已知壓力求扭矩時用 M2=200P 已知扭矩求壓力時用 P=M2/200 NJS-III 型已知壓力求扭矩時用 M3=236P 已知扭矩求壓力時用 P=M3/236 NJS-IV （ V ）型已知壓力求扭矩時用 M4=657P 已知扭矩求壓力時用 P=M4/657 1 158 200 236 657 2 316 400 472 1314 3 474 600 708 1971 4 632 800 944 2628 5 790 1000 1180 3285 6 948 1200 1416 3942 7 1106 1400 1652 4599 8 1264 1600 1888 5256 9 1422 1800 2124 5913 10 1580 2000 2360 6570 20 3160 4000 4720 13140 30 4740 6000 7080 19710 40 6320 8000 9440 26280 50 7900 10000 11800 32850 60 9480 12000 14160 39420 63max 9954max 12600 max 14868 max 41391max 詳細說明： 力矩放大器(加力扳手)是在發電廠電力檢測及各工業行業生產檢修安裝現場，緊固和拆卸大直徑螺栓螺母相當困難，尤其在操作人員難以施工的環境中(如設備周圍空間較小，無法使用加力桿及各類特種扳手等)，綜合國內外先進技術研制成功力矩放大扳手，可幫您從根本上解決這一難題。力矩放大器、力矩倍增器、反力臂支爪(反作用腳)套筒扳頭組成，操作人員只需施加很小的力，即可得到4-70倍的輸出力矩，從而輕捷的完成螺栓螺母的緊固拆卸工作。每套配有鋁合金提箱。 力矩放大器(加力扳手)技術參數： 　 型號 適用螺栓直徑 適用螺母對邊尺寸 型號 MDS MDS MDS MDS MDS MDS MDS MDS MDS-15 M20-M30 S30-S46 數據 -15 -20 -35 -55 -75 -100 -150 -200 MDS-20 M22-M36 S32-S55 D毫米 85 78 86 96 112 134 146 146 MDS-35 M30-M45 S46-S70 H毫米 130 158 184 190 201 285 305 325 MDS-55 M36-M52 S55-S80 h毫米 34 78 91 91 103 79.5 97 108 MDS-75 M42-M60 S65-S90 輸入 方毫米 12.7 12.7 12.7 12.7 12.7 12.7 12.7 12.7 MDS-100 M52-M72 S80-S105 輸出 方軸B 25 25 30 35 40 50 55 60 MDS-150 M60-M80 S90-S115 傳動比 4.8 17 20 23.4 25.8 67.5 74.8 96.8 MDS-200 M72-M95 S105-S135 重量kg 2.6 3.9 5.5 7.5 10 17 25 31 　 　 　 扭矩 值Nm 1.500 2.000 3.500 5.500 7.500 10.000 15.000 20.000 沃瑪--工具是國內專業從事液壓工具研發、生產及銷售的廠家，具有二十余年生產液壓工具的經驗。多年來，沃瑪人以質量求生存，以品質求發展，產品服務于電子、冶金、石化、礦山、橋梁、通訊、交通、造船等行業。生產的液壓工具外表美觀，質量穩定，深受國內外客戶的好評！   產品規格齊全（可以定做）價格優惠、質量可靠，竭誠歡迎客戶詢價購買。[售后服務]：一年保修，終身維護 木箱包裝,不滿意可退貨（貨期3-4天）    廠家直銷聯系電話：18994601098            傳真：0523-86693086 QQ:1210162296請到我們主網站訪問更多產品,詳細資料及具體使用方法//www.womayy.com順祝 商祺！
