首頁 > 供應產品 > YK液壓扳手,大功率扳手,中空式扳手,力矩放大扳手

YK液壓扳手,大功率扳手,中空式扳手,力矩放大扳手

型號名稱：	YK液壓扳手,大功率扳手,中空式扳手,力矩放大扳手
瀏覽次數：	1236 次
產品品牌：	泰力工具
產品標簽：
制式：	德式
表面處理：	鍍鉻
產品單價：	88.00元/把
最小起訂量：	1 把
供貨總量：	100 把
發貨期限：	自買家付款之日起天內發貨
有效期至：	長期有效
最后更新：	2021-11-12 18:17

詳細信息

制式	德式
表面處理	鍍鉻
重量	20000（g）
材質	工具鋼
規格	30-88000
名稱	液壓扳手
特性	普通
品牌	泰力
型號	YK
加工定制	是

泰力液壓—專業制造中空式扳手，驅動式扳手，力矩放大扳手，扭矩倍增器，大功率扭矩扳手，電動定扭矩扳手，螺栓修復器，盤根工具（取出器），斷頭螺絲取出器，拔輪器、液壓拉馬、、車載式拉馬，軸承拉拔器，軸承加熱器，汽修工具等系列。

請到我們主網站訪問更多產品,詳細資料及具體使用方法

//www.tltools.com.cn

請將網址復制后粘貼到瀏覽器中再訪問!

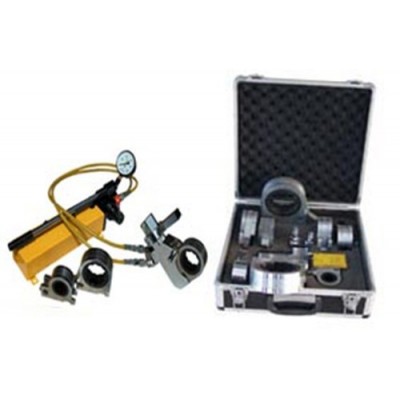

YK中空式液壓扳手

型號規格	YK30	YK60	YK90	YK120
最大扭矩(N.M)	2900	5000	13000	24000
油缸直徑mm	30	35	40	45
額定壓力Mpa	100/10	100/10	100/10	100/10
螺母對邊S（mm）	32-55	46-80	85-105	110-145
螺栓直徑M(mm)	M22-M36	M30-M52	M52-M72	M76-M100

液壓扳手-YK中空式液壓扳手最大限度的采用高強度輕金屬,一體成型動力頭，全面提高強度及壽命；較大的扭矩/重量比,雙作用，高速,轉角大，效率高, 一只動力頭可配合多種工作頭使用，工作范圍廣,360°×360°旋轉軟管接頭使在狹小的空間內使用方便,絕不會出現機構卡死, 扭矩重復精度高達±3%,松開時不需其它工具,存貯箱保護扳手頭避免損壞，浸水和污濁,運動部件少，經久耐用，維護方便。
??本扳手體積小，力矩大、預緊準確。它廣泛適用于冶金、電力、化工、機械、通信等行業的機械設備和設施，重要螺栓聯接的安裝及拆卸維修，能方便快捷地完成您的裝拆螺栓任務，同時可有效地保證您所需的扭矩值

NJS大功率液壓扭矩扳手（液壓扭力扳手）

NJS大功率液壓扭矩扳手

一、產品簡介
隨著我國機械制造業的技術水平的不斷提高，為確保產品質量，許多設備和設施已經并將日益廣泛的采用高強度螺栓，并對螺栓的緊固的預緊力矩提出嚴格的要求，尤其是承受重載荷及強烈沖擊振動的重型機械設備就更為重要，為了提高螺紋聯接質量及可靠性，精確地控制高強度螺栓聯接的預緊力矩，本廠科技人員綜合應用國內外先進技術，研制成功液壓扭矩扳手，可幫助您解決這一難題。
液壓扭矩扳手是幫助您裝、拆螺栓、螺母，同時能比較準確的控制擰緊扭矩的理想工具，它廣泛適用于冶金、電力、化工、機械、通信等行業的機械設備和設施，重要螺栓聯接的安裝及拆卸維修，能方便快捷地完成您的裝拆螺栓任務，同時可有效地保證您所需的扭矩值。
二、產品的型號及適用螺栓、螺母范圍
表1 型號、參數及適用范圍

產品型號	油缸最大壓力 MPa	油缸直徑 mm	最大工作扭矩 N.m	液壓缸行程套筒轉角	扳手適用螺紋范圍（粗牙）
NJS-I	63	40	9954	36 °	M20-M30
NJS-II	63	45	12600	36 °	M30-M48
NJS-III	63	45	14868	34 °	M48-M56
NJS-IV	63	65	41391	34 °	M64-M80
NJS-V	63	65	41391	30 °	M90-M100

三、結構及工作原理

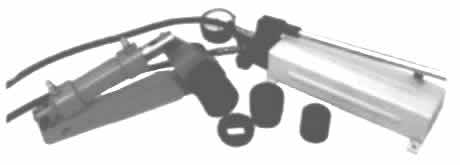

液壓扭矩扳手（液壓扭力扳手）（見圖1）由手動高壓泵和帶棘輪式液壓扭矩扳手兩部分組成。操縱手動高壓泵的手柄，液壓缸產生推力，經過曲柄系統形成力矩，帶動螺母轉動一個角度，使扭矩傳遞到帶棘輪裝置的內六角套筒上從而傳遞給螺栓聯接，按要求預緊螺栓。
手動高壓泵由操縱手柄，高壓泵、換向閥、油箱、壓力表和帶快速接頭的輸油管等組成。帶棘輪式液壓扳手由高壓油口、液壓油缸、曲柄、反力桿、棘輪裝置、套筒等組成、前者系動力源部件，后者為扭矩執行機構。 NJS大功率液壓扭矩扳手

四、主要特點
液壓扭矩扳手具有以下特點：
（1）通過液壓系統壓力表能夠精確、可靠的控制預緊力矩。
（2）提高螺紋聯接鋼度，降低螺栓疲勞斷裂的危險性。
（3）保證了廣泛采用高強度螺栓聯接的可靠性，以利減輕重量和節約空間。
（4）使用范圍廣、適應強，可用于螺栓及內角螺釘?shù)念A(yù)緊。
（5）操作簡單，使用方便，經濟安全。
四、液壓扭矩扳手應用
1、根據螺紋聯接尺寸范圍選取您所需用的扳手型號，不得用小型號手扳手緊固大規格的螺栓。
2、油缸壓力不得超過最大油壓63MPa，以免損壞液壓系統。
3、按照表2及各不同型號的扳手，相應公式計算您所需要的壓力（MPa）或扭矩（N.m）。
示例1：使用NJS-I型扳手，緊固M30螺栓，預緊扭矩為1004N.m查表2根據公式P=M1/158=1004/158≈6.4MPa。壓力表指針指至6.4MPa時，其扭矩即為1004N.m。
示例2：使用NJS-II型扳手，緊固M42螺栓，預緊扭矩為2806N.m查表2根據公式P=M2/200=2806/200≈14MPa。壓力表指針指至14MPa時，其扭矩即為2806N.m。
示例3：使用NJS-III型扳手，緊固M64螺栓，預緊扭矩為10147N.m查表2根據公式P=M3/236=10147/236≈43MPa。壓力表指針指至43MPa時，其扭矩即為10147N.m。
示例4：使用NJS-IV型扳手，緊固M80螺栓，預緊扭矩為19626N.m查表2根據公式P=M4/657=19626/657≈29.9MPa。壓力表指針指至29.9MPa時，其扭矩即為19626N.m。
示例5：使用NJS-V型扳手，緊固M100螺栓，預緊扭矩為39960N.m查表2根據公式P=M4/657=39960/657≈60.8MPa。壓力表指針指至60.8MPa時，其扭矩即為39960N.m。
反之，如已知壓力（MPa）根據表2所給的相應公式亦可求出相應的扭矩（N.m）表2 液壓扭矩扳手油缸與對應扭矩以及壓力、扭矩計算公式

壓力表讀數MPa	扭矩N.m
壓力表讀數MPa	NJS-I 型已知壓力求扭矩時用 M1=158P 已知扭矩求壓力時用 P=M1/158	NJS-II 型已知壓力求扭矩時用 M2=200P 已知扭矩求壓力時用 P=M2/200	NJS-III 型已知壓力求扭矩時用 M3=236P 已知扭矩求壓力時用 P=M3/236	NJS-IV （ V ）型已知壓力求扭矩時用 M4=657P 已知扭矩求壓力時用 P=M4/657
1	158	200	236	657
2	316	400	472	1314
3	474	600	708	1971
4	632	800	944	2628
5	790	1000	1180	3285
6	948	1200	1416	3942
7	1106	1400	1652	4599
8	1264	1600	1888	5256
9	1422	1800	2124	5913
10	1580	2000	2360	6570
20	3160	4000	4720	13140
30	4740	6000	7080	19710
40	6320	8000	9440	26280
50	7900	10000	11800	32850
60	9480	12000	14160	39420
63max	9954max	12600 max	14868 max	41391max

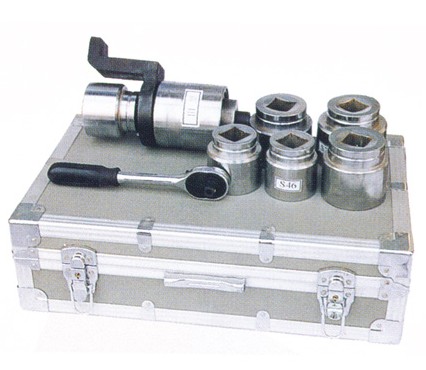

MDS力矩放大扳手（力矩放大器扭矩倍增器加力扳手）

力矩放大器(加力扳手)是在發電廠電力檢測及各工業行業生產檢修安裝現場，緊固和拆卸大直徑螺栓螺母相當困難，尤其在操作人員難以施工的環境中(如設備周圍空間較小，無法使用加力桿及各類特種扳手等)，綜合國內外先進技術研制成功力矩放大扳手，可幫您從根本上解決這一難題。力矩放大器、力矩倍增器、反力臂支爪(反作用腳)套筒扳頭組成，操作人員只需施加很小的力，即可得到4-70倍的輸出力矩，從而輕捷的完成螺栓螺母的緊固拆卸工作。每套配有鋁合金提箱。

力矩放大器(加力扳手)技術參數：

型號	適用螺栓直徑	適用螺母對邊尺寸	型號	MDS	MDS	MDS	MDS	MDS	MDS	MDS	MDS
MDS-15	M20-M30	S30-S46	數據	-15	-20	-35	-55	-75	-100	-150	-200
MDS-20	M22-M36	S32-S55	D毫米	85	78	86	96	112	134	146	146
MDS-35	M30-M45	S46-S70	H毫米	130	158	184	190	201	285	305	325
MDS-55	M36-M52	S55-S80	h毫米	34	78	91	91	103	79.5	97	108
MDS-75	M42-M60	S65-S90	輸入方毫米	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7
MDS-100	M52-M72	S80-S105	輸出方軸B	25	25	30	35	40	50	55	60
MDS-150	M60-M80	S90-S115	傳動比	4.8	17	20	23.4	25.8	67.5	74.8	96.8
MDS-200	M72-M95	S105-S135	重量kg	2.6	3.9	5.5	7.5	10	17	25	31
			扭矩值Nm	1.500	2.000	3.500	5.500	7.500	10.000	15.000	20.000

YD驅動式液壓扳手液壓扳手-YD驅動式液壓扳手標準四方形驅動軸，配合不同規格套筒，適合多種場合應用,最大限度的采用高強度輕金屬,一體成型動力頭，全面提高強度及壽命；較大的扭矩/重量比,雙作用，高速,轉角大，效率高, 360°×360°旋轉軟管接頭使在狹小的空間內使用方便,絕不會出現機構卡死, 扭矩重復精度高達±3%,松開時不需其它工具,存貯箱保護扳手頭避免損壞，浸水和污濁,運動部件少，經久耐用，維護方便。隨著8.8級以上高強度螺栓的普遍使用，為使用聯接和預緊達到設計要求，使得液壓扳手成為必需。 YD型液壓扳手結構緊湊，體積小，重量輕，輸出扭力大，是螺帽拆卸和螺栓預緊的得力工具。扭力控制在此3%范圍內，能滿足聯接預緊高精度扭力值的要求。單向棘輪棘爪機械防止驅動軸逆轉，確保操作可靠，可調整支承力臂，充分適應不同作業環境，不受空間限制，操作得心應手。
標準四方形驅動軸，配合不同規格套筒，適合多種場合應用。

型號	最大扭矩（N m）	可拆裝螺母范圍	重量
YD-25	2350	15-50	2.0
YD-50	4800	20-100	4.0
YD-100	10,000	40-120	7.8
YD-160	16,000	60-155	11.8
YD-270	27,000	80-255	24.0

泰力--工具是國內專業從事液壓工具研發、生產及銷售的廠家，具有二十余年生產液壓工具的經驗。多年來，泰力人以質量求生存，以品質求發展，產品服務于電子、冶金、石化、礦山、橋梁、通訊、交通、造船等行業。生產的液壓工具外表美觀，質量穩定，深受國內外客戶的好評！

產品規格齊全（可以定做）價格優惠、質量可靠，竭誠歡迎客戶詢價購買。

[售后服務]：一年保修，終身維護

木箱包裝,不滿意可退貨（貨期3-4天）

廠家直銷聯系電話：18912190523

傳真：0523-86655798 QQ:1220895891

請到我們主網站訪問更多產品,詳細資料及具體使用方法！

//www.tltools.com.cn

順祝商祺！
