| 工作溫度 | 高溫 |
| 流動方向 | 單向 |
| 驅動方式 | 電子 |
| 零部件及配件 | 執行器 |
| 形態 | 旋塞式 |
| 類型(通道位置) | 二通式 |
| 標準 | 國標 |
| 密封形式 | 硬密封型 |
| 壓力環境 | 高壓 |
| 加工定制 | 是 |
| 材質 | 不銹鋼 |
| 連接形式 | 法蘭 |
| 公稱通徑 | 20-4000（mm） |
| 適用介質 | 水,蒸汽,油品,各種高腐蝕化學介質,弱酸堿介質,氨氣,氮?dú)?氧氣,氫氣,液化氣,空氣 |
| 品牌 | 匯正 |
| 型號 | ZAZP-16C DN80 |
產品簡介：

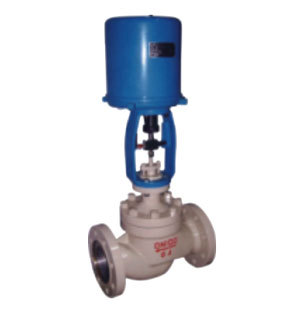

ZDLP單座動態平衡電動調節閥采用頂導向結構，閥體結構緊湊，流體通道呈現S流線型，壓降損失小流通量大，可調范圍廣，流通特性精度高。閥芯導向面積大，抗震性好，閥座關閉性能符合GB/T4213-92標準，調節閥配用接收ON-OFF或4-20mADC或1-5V的直流信號進行比例動作的小型、堅固、高精度的執行機構，更適用于要求可靠性及關閉性能高的高溫、低溫及高壓場合下使用。
標準技術參數：
【閥體】
形 式：直通單座鑄造球形閥
閥 尺 寸：DN20-200
額定壓力：PN16、PN40、PN63、PN100
連接形式：法蘭（標準型）螺紋、焊接（須用戶指定）
法蘭標準：鋼制法蘭按GB9113-200、JB/T-94
密封面形式：PN16為凸面
PN40、PN63、PN100為凹凸面
材 料：ZG230 ~ 450
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
結構形式：標準型（-20℃ ~ +200℃ ）
低溫型（-60℃ ~ -196℃ ）
散熱型（-40℃ ~ +450℃ ）
波紋管密封型
壓蓋形式：壓板式
填 料：V型聚四氟乙烯填料，柔性石墨填料
墊 片：型式--齒型和平型
材料--F4/改性F4，不銹鋼+石墨 【閥內組件】
閥 芯：單座柱塞型閥芯
金屬密封
等百分比特性（%C）
線性特性（LC）
軟密封（材料：增強聚四氟乙烯） | 【附件（根據要求配置）】
空間加熱器、過載保護
【性能】
額定Kv值：參照表格1
流量特性：線性，等百分比
可調范圍：50:1
閥座泄漏率（對于額定Kv值%）：
金屬密封--小于0.01%
（ANSIB16.104-1976IV級）及小
于0.001%（為選擇項）
軟 密 封--小于0.00001% 以下
（ANSIB16.104-1976IV級）
基本誤差：±1%
回 差：≤1%
死 區：≤1%
動作時間：參照表格1
外形尺寸：參照表格2
產品重量：參照表格2
接線端子圖：參閱所配執行機構使用說明書
油漆顏色：調節閥的電動執行機構和閥的表面應
涂漆，不銹鋼或銅質的閥可以不涂
漆；閥體上的箭頭及文字涂紅漆。用
戶指定色彩也可以。 |
【執行機構】
型 式：電動執行機構
381LSA/XA-08 381LSA/XA-20
381LSB/XB-30 381LSA/XA-50
381LSC-65 381LSC-99 381LSC-
160
閥 作 用：正作用，反作用
控制動作：比例控制或ON-OFF控制
輸入信號：4 ~ 20mADC或1-5VDC須選擇輸入
信號“斷”時調節閥的位置（保護、
全開、全關）
電 源：AC220V，50Hz
輸出信號：4 ~ 20mADC（負載電阻500Ω以
下）
功 耗：A型/50VA，B型/150VA，C
型/220VA
保護等級：IP55
出線連接：普通S型G1/2，防爆X型G3/4
環境溫度：無空間加熱器-10℃ ~ +60℃
有空間加熱器-35℃ ~ +60℃
防爆X型 -10℃ ~ +40℃
環境濕度：普通S型95%以下，防爆V型45-
85%
隔爆等級：ExdllBT4
過載保護：A、B型任選，C型必配
手動裝置：帶手柄
|
