首頁 > 供應產品 > ZAZ(P/N/M)電動調節閥

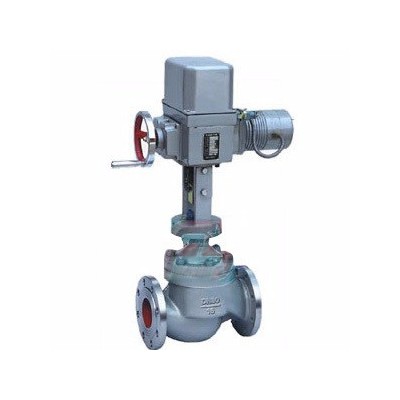

ZAZ(P/N/M)電動調節閥

型號名稱：	ZAZ(P/N/M)電動調節閥
瀏覽次數：	958 次
產品標簽：
標準：	國標
材質：	碳鋼
產品單價：	888.00元/套
最小起訂量：	1 套
供貨總量：	999 套
發貨期限：	自買家付款之日起天內發貨
有效期至：	長期有效
最后更新：	2021-11-21 20:56

詳細信息

標準	國標
材質	碳鋼
工作溫度	常溫
連接形式	法蘭
流動方向	雙向
驅動方式	電動
適用介質	水,蒸汽,油品
用途	調節
壓力環境	常壓
類型(通道位置)	直通式
品牌	奇高
型號	ZAZ(P/N/M)
加工定制	是

ZAZP電動單座調節閥、ZAZN電動雙座調節閥、ZAZM電動套筒調節閥是DKZ型電動單元組合儀表中的執行單元,它是生產過程自動調節系統中的重要環節之一,它以AC220V電源電壓為動作力,接受統一標準信號0~10mA DC或4~20mA DC,將此轉為與輸入信號相對應的上下位移,自動地操縱閥門,改變閥門的開度位移,從而達到對工藝管路流體介質如壓力,流量,溫度,液位等參數的自動調節控制。ZAZP,ZAZN ,ZAZM型電動調節閥按作用模式可分；正作用:電閉式-常開型(當電信號增大時閥位向下位移),《B型》反作用:電開式-常閉型(當電信號增大時閥位向上位移),《K型》ZAZP、ZAZN、ZAZM電動調節閥廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生產過程的自動化調節和遠程控制。有標準型,波紋管密封型,夾套保溫型等品種.產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN20~300mm；適用流體溫度有-40~+450℃；按溫度高低配用不同閥蓋可分常溫型,高溫型；流量特性有等百分比(對數)性,直線性。ZAZP電動單座調節閥由DKZ型直程電動執行機構和直通低流阻單座閥組成.它只有一個閥座和一個柱塞形閥芯,具有密閉性能好.導向部分采用(上下雙導向式或襯套頂導向式)結構,具有導向面積大,抗振性能強等特點,適用于對介質泄漏量有嚴格要求的場合,但由于閥結構上的原因,閥桿上的不平衡力較大,尤其在公稱通徑大的工況下更為明顯,因而該閥只適合于工作壓差較小的場合.ZAZN電動雙座調節閥由DKZ型直程電動執行機構和直通低流阻雙座閥組成,雙座雙導向式結構,閥芯在位移過程中穩定可靠,閥體內有兩個閥座和兩個柱塞形閥芯,流體介質通過上下閥芯閥座流出,具有流量大,允許壓差大,不平衡力小,是一種平衡式結構雙座閥,適用于不是很清潔的介質和泄漏量要求不嚴格的場合.ZAZM電動套筒調節閥由DKZ型電動執行機構和直通低流阻平衡型套筒閥組成,閥芯采用了壓力平衡式閥芯,結構,閥芯為圓柱型,由套筒的內圓導向和頂導向,因而閥桿上不平衡力很小,操作穩定,性能好,是一種力平衡型的調節閥.適用于閥前后兩端壓差較高的場合,由于閥芯有套筒的側面導向,受渦流沖擊所產生的振動被減弱,故具有噪音低,空化閃蒸作用小,使用壽命長等優點.但閥座泄漏率較單座閥稍大。電動調節閥執行機構
型號 DKZ-310/310C DKZ-410/410C DKZ-510/510C
推力N 4000 6400 16000
行程 10 16 25 30 18 30 40 60 30 50 60 100
全行程時間S 8 12.5 20 24 15 24 32 48 16 30 37 62
DKZ型直行程電動執行機構可以與DDZ-Ⅲ型儀表配套使用,也可以與組裝儀表及TA儀表配用.它以220V電源為動力4～20mmA.DC,將此轉變成與輸入信號相對應的出軸直線位移,自動地操縱調節閥或其它終端機構等完成自動調節任務,或者配用電動操作器實現手動遙控.該儀表具有連續調節,手動搖控,就地手操三種控制方式.使用DKZ直行程電動執行機構的自動調節系統需配用ZPE-3101型伺服放大器,DFD-1000型電動作器或手動操作器后才能實現自動調節系統手動←→自動無擾切換.電動調節閥性能指標
項目指標
基本誤差％ ≤±5.0
回差％ ≤3.0
死區％ ≤3.0

泄漏量單座閥 10^{-4×閥的額定容量}
雙座閥 10^{-3×閥的額定容量}
套筒閥 10^{-3×閥的額定容量}
電動調節閥允許壓差
使用情況閥芯處于流開狀態,關閉時閥后壓力P2＝0
公稱通徑
DN(mm) 閥座直徑
DN(mm) 執行機構
有效推力
(N) 允許壓差(MPa)
電動單座調節閥
PN1.6(MPa) PN6.4(MPa)
20 10 12 15 20 400,1000,2500 公稱壓力 3.8 2.7 1.7 1.0
公稱壓力 4.3 2.5
25 26 400,1000,2500 0.5 公稱壓力 0.6 3.6
32 32 0.4 公稱壓力 0.4 2.3
40 40 400,1000
2500,6400 0.7 1.0 0.7 1.5
50 50 0.5 1.0 0.5 1.0
65 66 6400,16000 1.4 1.4
80 80 1.0 1.0
100 100 0.6 0.6
125 125 6400,16000 0.5 1.0 0.5 1.0
150 150 0.3 0.7 0.3 0.7
200 200 0.2 0.4 0.2 0.4
250 250 16000 0.3 0.3
300 300 0.2 0.2
電動調節閥主要零件材料
材料代號 C(WCB) P(304) R(316)
主要零件閥體,閥蓋 WCB(ZG230-450) ZG1Cr18Ni9Ti(304) ZG1Cr18Ni12Mo2Ti(316)
閥芯,閥座 1Cr18Ni9Ti(304)或司鈦萊合金堆焊 1Cr18Ni9Ti(304)或司鈦萊合金堆焊 1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
填料 V型聚四氟乙烯(F4),柔性石墨,不銹鋼波紋管
墊片增強聚四氟乙烯 (F4),不銹鋼墊片,金屬石墨纏繞墊片
推桿,襯套 2Cr13
適用工況適用介質 水,蒸汽,油品類氣液體硝酸堿類腐蝕性氣液體醋酸類等腐蝕性氣液體
常溫型 -30～+250 F4:≤200℃ -40～+250 F4:≤200℃ -40～+250℃ F4:≤200℃
高溫型 -30～+450℃ -40～+450℃ -40～+450℃
電動調節閥主要技術參數
公稱通徑mm 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑mm 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量
系數Kv 單座 5 8 12 20 32 50 80 120 200 280 450 800 1200
雙座 10 16 25 40 63 100 160 250 400 630 1000 1600
套筒全量 15 35 50 125 190 400 630
0.6 9 20 30 75 115 240 350
額定行程L(mm) 10 16 25 40 60 100
執行器型號 DKZ-310 DKZ-310 DKZ-310 DKZ-410 DKZ-410/510 DKZ-510
出軸推力N•m 4000 4000 4000 6400 6400/16000 16000
全行程時間S 8 12.5 20 32 48/37 62
電源電壓 AC220V 50Hz
輸入信號 4～20mA DC 0～10mA DC
輸入阻抗 Ⅱ型:200Ω Ⅲ型:250Ω
作用模式電開式(K)型,電關式(B)型
流量特性等百分比,直線,快開性
允許泄漏量(L/h) 單座≤10^{-4×閥額定容量；雙座≤10^{-3×額定容量；套筒:≤10^{-3×閥額定容量}}}
固有可調比R 30:1
公稱壓力PN(MPa) 1.6 2.5 4.0 6.4
電動調節閥主要外形尺寸電動單座調節閥、電動雙座調節閥
公稱通徑
DN A×B L H H1
ZAZP單座 ZAZN雙座
PN1.6 PN4.0 PN6.4 普通型熱片型普通型熱片型 ZAZP ZAZN
20 230×460 180 185 190 653 804 / / 91 /
25 185 190 205 665 816 670 820 112 104
32 200 210 220 671 822 673 823 118 107
40 220 230 240 683 834 693 843 129 126
50 250 255 265 698 849 698 848 144 131
65 230×530 275 285 295 789 949 799 959 175 175
80 305 310 325 792 952 809 969 191 190
100 350 355 370 796 956 821 981 195 202
125 260×630 410 425 440 847 1062 872 1087 243 250
150 450 460 475 855 1070 882 1097 251 260
200 550 560 570 894 1109 924 1139 290 302
250 670 690 750 1156 1368 1156 1368 380 422
300 740 785 815 1215 1427 1215 1427 435 484
電動單座調節閥、電動套筒調節閥
公稱通徑
DN L(mm) A×B H(mm) H1(mm)
PN16 PN40 PN64 普通型熱片型
25 185 200 210 230×460 668 819 75
40 220 235 251 684 835 95
50 254 267 286 684 835 98
80 295 317 337 230×530 785 946 130
100 350 368 394 795 946 156
150 450 473 508 260×630 945 1160 208
200 600 615 650 945 1160 250
250 650 670 690 1050 1320 265
300 740 770 800 1145 1380 295
