| 標準 | 國標 |
| 材質 | 球墨鑄鐵 |
| 工作溫度 | 常溫 |
| 公稱通徑 | DN40-2000 |
| 連接形式 | 法蘭 |
| 流動方向 | 單向 |
| 密封形式 | 軟密封型 |
| 驅動方式 | 手動 |
| 適用介質 | 水 |
| 形態 | 蝶式 |
| 零部件及配件 | 閥體 |
| 壓力環境 | 常壓 |
| 類型(通道位置) | 直通式 |
| 品牌 | 東鍋 |
| 型號 | YZW |
| 加工定制 | 是 |
名 稱 | 上海東鍋閥門集團有限公司 |
聯 系 人 | 蔡子向 |
銷售手機 | 13701882608 |
銷售電話 | 021-66861137 |
銷售電話 | 021-66861950 |
傳 真 | 021-66861951 |
Q Q | 530177713 |
郵 箱 | dgfmjt@163.com |
網 址 | www.dgfmjt.com |
生產地址 | 上海市寶山區滬太路8188弄133號 |
產品名稱：自力式溫度調節閥
產品型號：YZW
產品特點：自力式溫度調節閥主要由控制閥及溫控器兩部分組成，是一種無需外來能源而依靠被控介質自身的溫度變化進行自動調節的節能產品。
一、產品概述：
自力式溫度調節閥主要由控制閥及溫控器兩部分組成，是一種無需外來能源而依靠被控介質自身的溫度變化進行自動調節的節能產品。主要適用于冷熱水、蒸汽、油等介質的各種熱交換器中的溫度自動控制，廣泛應用于城市供熱、供暖系統及其它工業領域。
產品公稱壓力PN16、40，公稱通徑15～200mm，溫度范圍從0-110℃，閥體耐溫270℃。
二、主要零件材料：
閥體 | ZG230—45 | ZG1Cr18Ni9Ti |
閥座 | ZG1Cr18Ni12Mo2Ti | Cr18Ni12Mo2Ti |
閥芯 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
波紋管套 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
平衡波紋管 | 1Cr18Ni9Ti | |
溫包 | H62 | 1Cr18Ni9Ti |
毛細管 | H62 | 1Cr18Ni9Ti |
接頭 | 35 | 1Cr18Ni9Ti |
三、主要技術參數：
公稱通徑DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 |
公稱壓力PN(MPa) | 1.6 4.0 |
額定流量系數（KV） | 單座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 |
雙座 | | | 12 | 22 | 33 | 53 | 53 | 132 | 209 | 330 |
套筒 | | | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 |
額定行程 | | 6 | 8 | 10 | 14 | 20 |
允許最大壓差(MPa) | 1.6 | 1.5 |
溫度調節范圍(℃) | 0～70、50～120、100～170、150～220、200～270 |
調節精度（%） | ±5 |
允許超載值（℃） | 分別為上述溫度調節范圍上限加50 |
使用環境溫度（℃） | -40~+80 |
安裝接頭（M） | G1” |
毛細管長度（M） | 3、5、8 |
允許 泄漏量 | 硬密封（1/h） | 單座：≤10-4×閥額定容量（IV） 雙座、套筒：≤5×10-3×閥額定容量（II級） |
軟密封（m1/min） | 0.15 | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 |
| | | | | | | | | | | | | | | | | |

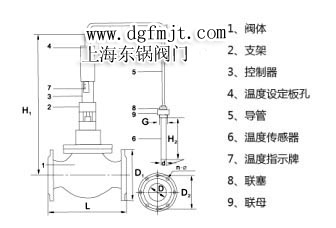

四、主要外形尺寸表：
DN (mm) | D (mm) | D1 (mm) | 螺栓孔 (n-Φ) | L (mm) | D (mm) | L1 (mm) | H (mm) | G (in) | 導管長 (m) |
32 | 135 | 100 | 4-Φ18 | 180 | 25 | 430 | 380 | 11/4″ | 3 |
40 | 145 | 110 | 4-Φ18 | 200 | 25 | 430 | 410 | 11/4″ | 3 |
50 | 160 | 125 | 4-Φ18 | 230 | 25 | 430 | 450 | 11/4″ | 3 |
65 | 180 | 145 | 4-Φ18 | 290 | 25 | 430 | 490 | 11/4″ | 3 |
80 | 195 | 160 | 8-Φ18 | 310 | 25 | 430 | 530 | 11/4″ | 3 |
100 | 215 | 180 | 8-Φ18 | 350 | 25 | 430 | 560 | 11/4″ | 3 |
125 | 245 | 210 | 8-Φ18 | 395 | 25 | 550 | 600 | 11/4″ | 4 |
150 | 280 | 240 | 8-Φ23 | 470 | 25 | 550 | 640 | 11/4″ | 4 |
200 | 335 | 295 | 12-Φ23 | 600 | 25 | 550 | 690 | 11/4″ | 4 |
250 | 400 | 355 | 12-Φ23 | 630 | 25 | 550 | 720 | 11/4″ | 4 |
