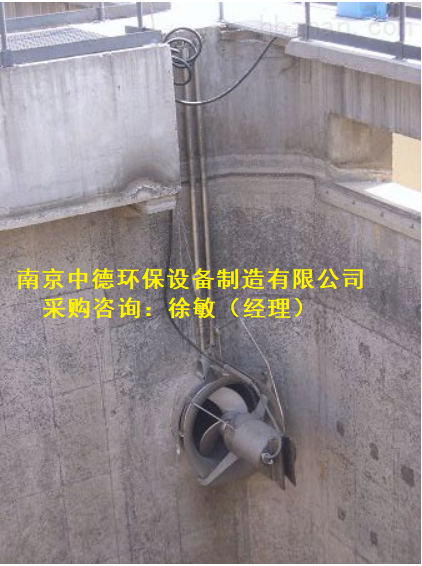

Q-W/QHB型污泥回流泵，又叫潛水回流泵、穿墻式回流泵等。

該泵為二級污水處理廠混合液回流，反硝化脫氧的業設備，亦可用于地面排水，灌溉和廢水處理過程中在循環等需要微揚程，大流量的場所。

型號為Q-W7.5/12的潛水回流泵，

電機功率為7.5KW，

電機極數12，

葉輪直徑有620mm，

轉速每分鐘480轉，

穿墻管尺寸620mm，

安裝系統導軌為100mm，

流量600立方米每小時。潛水回流泵結構簡介：

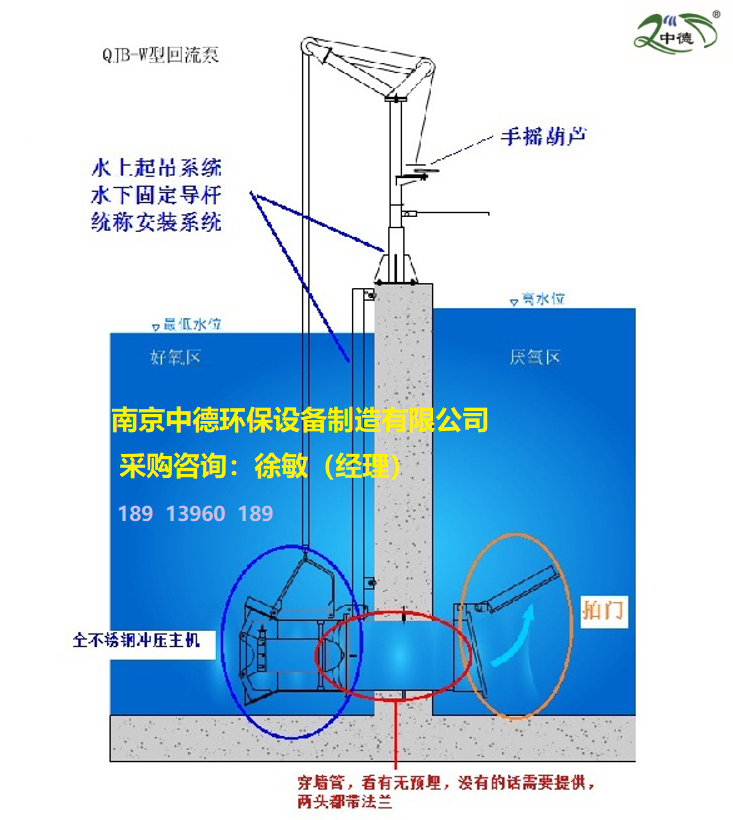

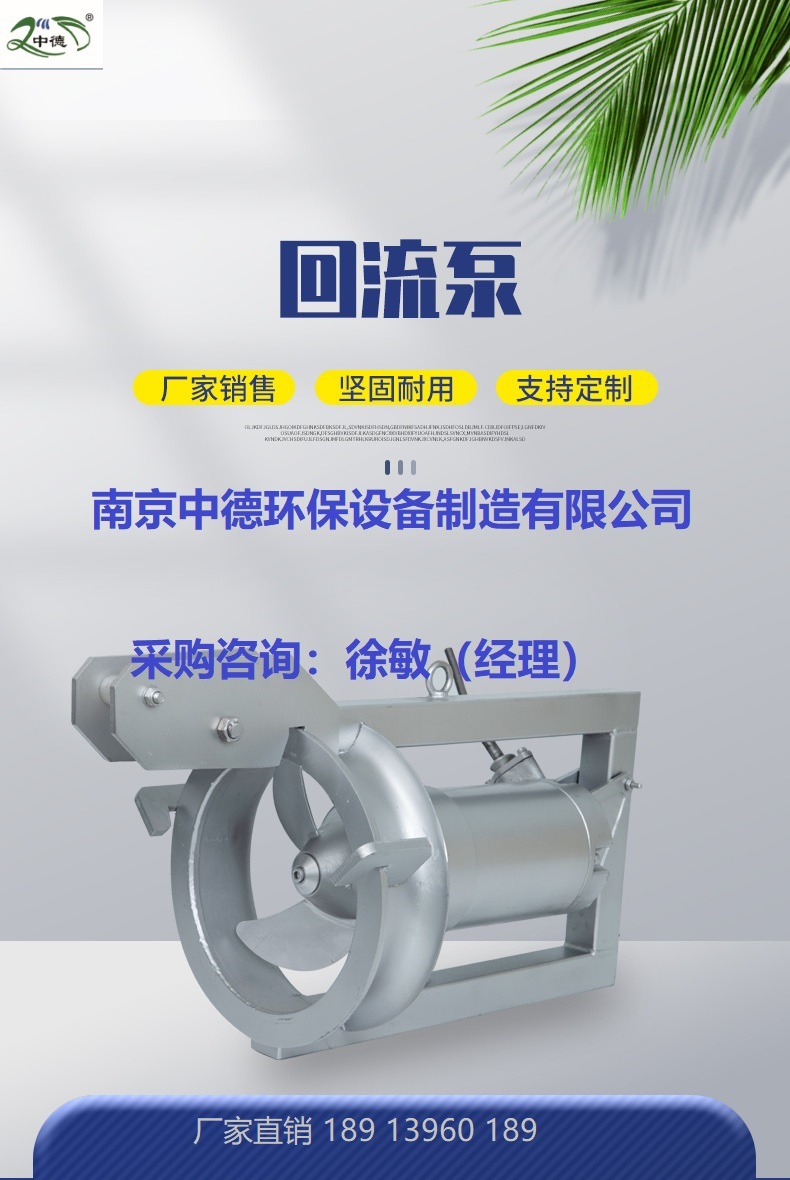

一級好氧池硝化液回流泵Q-W2.5主要由主機、安裝系統及電控設備組成。主機主要由葉輪、潛水電機、倒流筒體、導向滑輪等組成。

葉輪直接裝在電機軸上，潛水電機則固定在導流筒體內。

專門設計的裝置部件和設備備件使污泥回流泵達到佳性能。1、電纜：電纜采用特制水密電纜；2、接線盒：接線盒是全封閉的，與周圍液體和定子箱是隔離的；3、電機：50Hz鼠籠式3相潛水異步電動機，F(xiàn)級絕緣，防護等級IP68。電機由周圍介質冷卻；4、軸：電動機的軸采用不銹鋼材料制作，轉子作動平衡試驗；5、密封：靜密封為O型密封圈。軸密封為機械密封，將油室與周圍介質隔離；6、軸承：采用軸承，設計使用壽命可達100，000小時以上；7、油室：油用于潤滑和冷卻機械密封摩擦副，并隔離滲透液；8、葉輪：葉輪有三枚葉片，葉片寬而薄，表面光滑呈后掠式，高效、無阻運轉，且具有自清功能；9、錐管：錐管的目的是為了形成好的流動狀態；10、排出接頭：排出接頭用于將錐管固定在出水管上；11、引導裝置：引導裝置由兩根管子（導管）和上方導管夾具所組成。

在下列條件下設備可正常連續運行：連續運行時，介質溫度不高于40℃介質PH值為5-9長期潛水運行，潛沒深度為10m回流泵必須*潛水水中工作，不能在易燃易爆和強腐蝕性環境中工作。

型號表達方式：

污泥回流泵性能參數：

潛水回流泵性能特點：1.微揚程，大流量，效率高2.采用的密封材料，兩道機械密封，材質為碳化鎢/碳化硅，采用進口軸承，所有緊固件均為不銹鋼，可以使泵安全連續運行10000以上時間。3.葉輪具有較好的水力設計結構，后掠式葉片具有自潔功能，抗堵塞，防纏繞。4.結構緊湊，操作維護簡單，安裝，維修方便，使用壽命長。主機采用鑄造或不銹鋼沖壓成型結構，體積小，精度高，耐腐蝕，無噪音。5.電機繞組絕緣等級F級，防護等級IP68.6.產品設置漏電，漏水級電機過載等保護及報警裝置，確保產品的安全性和可靠性。

污泥回流泵的選型

污泥回流泵選型時可以根據實際工況需要選用合適的污泥回流泵產品，常用的污泥回流泵是Q-W型污泥回流泵，

如果覺得該款污泥回流泵的揚程滿足不了工況需求可以考慮選用加大功率的潛水排污泵產品替代，

潛水排污泵輸送污泥時應該在普通輸送污水的配套功率上加大一等為佳，因?yàn)槲勰嗟谋戎匾任鬯谋戎卮蟆?/p>

半成品：

可以根據客戶要求定制各種尺寸規格，

24小時及時做詳細方案及報價、咨詢：
