產地	上海
觸點形式	一開一閉
額定電流	95A
額定電壓	380V
類型	交流接觸器
售后服務	一年保修
線圈電壓	380V
執行質量標準	國標
滅弧介質	空氣式
品牌	施耐德

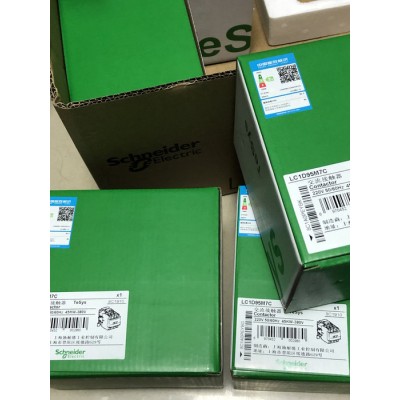

型號	LC1-D95M7C,LC1-D25
加工定制	否
質量認證	CCC
應用場景	電動機控制與保護
主觸點控制電路	1
常開主觸頭數量	1
常開輔助觸頭數量	1
線圈頻率	50-60HZ

  補充信息

---

隱藏

額定工作電壓 [Ue] 電源回路 : <= 1000 V 電源回路 : <= 225 V

電動機功率 (kW) 55 kW (500 V) AC-3 45 kW (1000 V) AC-3 45 kW (415/440 V) AC-3 45 kW (660/690 V) AC-3 15 kW (400 V) AC-4 25 kW (220/240 V) AC-3 45 kW (380/400 V) AC-3

電氣壽命 1.2 百萬次 (AC-3) 1.3 百萬次 (AC-1) 3.2 百萬次 (AC-3)

機械壽命 4 kA2.s

最大工作速度 3600 次/小時 (環境溫度 <= 60 °C)

動作時間 閉合 : 20...35 ms 分?jǐn)?: 6...20 ms

控制電壓限額 釋放 : 0.3...0.6 Uc 50/60 Hz 運行 : 0.8...1.1 Uc 50 Hz 運行 : 0.85...1.1 Uc 60 Hz

(~50Hz保持)功耗 (VA) 26 VA 50 Hz 0.3 VA 60 Hz

約定發熱電流 [Ith] 信號回路 : 10 A (θ<= 60 °C) 電源回路 : 125 A （θ<= 60 °C)

平均阻抗 0.8 m? (Ith 50 Hz)

熱消散 6...10 W (50/60 Hz)

額定短時耐受電流 [Icw] 信號回路: 100 A, 持續時間: 1 s 信號回路: 120 A, 持續時間: 500 ms 信號回路: 140 A, 持續時間: 100 ms 電源回路: 135 A, 持續時間: 10 分鐘 (<= 40 °C) 電源回路: 800 A, 持續時間: 10 s (<= 40 °C) 電源回路: 400 A, 持續時間: 1 分鐘 (<= 40 °C) 電源回路: 1100 A, 持續時間: 1 s (<= 40 °C)

與繼電器配合使用的熔絲 電源回路 : gG 160 A, 2 型, U<= 690 V 信號回路 : gG 10 A, 符合 IEC 60947-5-1 電源回路 : gG 200 A, 1 型, U<= 690 V

過電壓類別 III

額定絕緣電壓 [Ui] 信號回路 : 690 V, 符合 IEC 60947-1 電源回路 : 1000 V, 符合 IEC 60947-4-1

浪涌抑制模塊 無內置浪涌抑制模塊

輔助觸點類型 機械連接 : 1 NO + 1 NC, (符合 IEC 60947-5-1) 與主觸頭狀態成鏡像 : 1 NC, (符合 IEC 60947-4-1)

信號回路頻率 25...400 Hz

最小開關電流 [Imin] 信號回路 : 5 mA

不重迭時間 失電 : 1.5 ms (NC及NO觸點之間) 得電 : 1.5 ms (NC及NO觸點之間)

絕緣電阻 > 10 M? (信號回路)

安裝方式 底板安裝 導軌安裝

接線能力 控制回路 : 螺栓緊固 電纜 1...4 mm2, 軟線, 不帶篐線端子. 控制回路 : 螺栓緊固 電纜 1...2.5 mm2, 軟線, 帶篐線端子. 控制回路 : 螺栓緊固 電纜 1...4 mm2, 硬線, 不帶篐線端子. 電源回路 : 母線端子, 硬線, 3 x 16 mm 電源回路 : 接線端 電纜 4...50 mm2 接線片外徑?: 17 mm, 軟線, 不帶篐線端子. 電源回路 : 接線端 電纜 4...25 mm2 接線片外徑?: 17 mm, 軟線, 不帶篐線端子. 電源回路 : 接線端 電纜 4...50 mm2 接線片外徑?: 17 mm, 軟線, 帶篐線端子. 電源回路 : 接線端 電纜 4...16 mm2 接線片外徑?: 17 mm, 軟線, 帶篐線端子. 電源回路 : 接線端 電纜 4...50 mm2 接線片外徑?: 17 mm, 硬線, 不帶篐線端子. 電源回路 : 接線端 電纜 4...25 mm2, 硬線, 不帶篐線端子.

緊固扭矩 電源回路 : 9 N.m 電源回路 : 9 N.m 電源回路 : 9 N.m (? 8 一字) 控制回路 : 1.2 N.m (No 2 十字螺絲) 控制回路 : 1.2 N.m (? 6 平口) 電源回路 : 9 N.m (? 6...8 mm 一字)

高度 127 mm

寬度 85 mm

深度 130 mm

控制回路特性 AC 50/60 Hz

額定沖擊耐受電壓 [Uimp] 8 kV (符合 IEC 60947)

保護蓋 無

(~50Hz吸合)功耗 (VA) 245 VA 在…上 20 °C 50 Hz 245 VA 在…上 20 °C 60 Hz

產品重量 1.61 kg

型號 LC1D

  環境

---

隱藏

符合標準 IEC 60947-4-1 GB 14048.4

產品認證 CCC

污染等級 3

防護措施 TH (符合 IEC 60068-2-30)

IP 保護等級 IP2x 前面板 主回路適用 符合 IEC 60529 IP2x 前面板 線圈回路適用 符合 IEC 60529

運行溫度 -5...60 °C

貯存環境溫度 -60...80 °C

周圍空氣溫度 -40...70 °C （Uc下允許）

工作海拔 3000 m （無)

耐火及耐異常高溫能力 850 °C (符合 IEC 60695-2-11)

抗沖擊、震動性能 抗震性能 （觸頭打開）： 2 gn (5...300 Hz) 抗沖擊性能 (觸頭打開): 8 gn 11 ms 抗沖擊性能 (觸頭閉合狀態): 10 gn 11 ms 抗震性能 （觸頭閉合狀態）： 3 gn (5...300 Hz)

質量標識 CE 聲明

  可持續性

---

隱藏

產品類型 綠色產品認證標志 產品

RoHS法規（日期代碼：YYWW） 符合 - 自從 2008年第47周 - Schneider Electric declaration of conformity

REACh法規 有毒有害物質含量均在REACH規定的范圍之內

環保符合性 提供支持

回收利用指南 無需專門的回收處理
