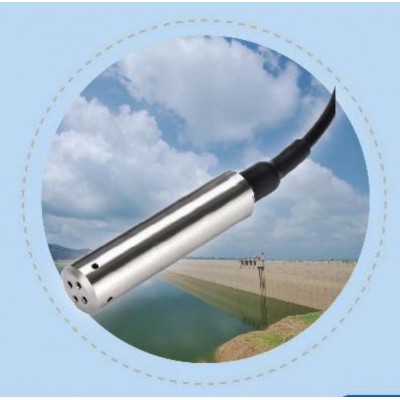

智能液位變送器是一種投入式液位測量儀表，電路模塊帶有電源反接保護、寬電壓供電，投入式結構全不銹鋼密封，極簡的V/I轉換方案，超高穩定性，大大提高了產品的可靠性。

產品系列豐富，廣泛應用于工業過程、水文水利、地質勘探等行業的液位測量。

系列主要特點

l 高品質硅壓阻測量元件

l 數字化補償、無因機械振動電位器造成的偏移

l 電源反接保護、過電壓保護

l 抗浪涌、電磁干擾

l 全不銹鋼密封結構，IP68防護

技術參數

電氣連接

兩線制4～20mA電流環接口，采用DC24V電源供電，紅線接電源正極、藍線接電源負極，屏蔽層接大地。

典型應用

圖1    4～20mA應用

機械結構（尺寸單位:mm）

選型指南

3.4.

氣管及保護管的固定安裝及檢查點的設置

a) 保護管可采用DN25以上的鍍鋅管、PVC管、金屬波紋管。

b) 保護管必須沿路固定，可采用開槽掩埋、管箍固定或水泥封包的方式。

c) 保護管的折彎處建議采用DN25以上的金屬波紋管，使折彎處盡量平滑過渡，確保氣管

不會折損。

d) 設置檢查點：當氣管長度比較長時，需要設置氣管檢查點，以檢查氣管是否有老化或

破損現象。可以非常方便地采用柔性的金屬波紋管來進行設置檢查點。
