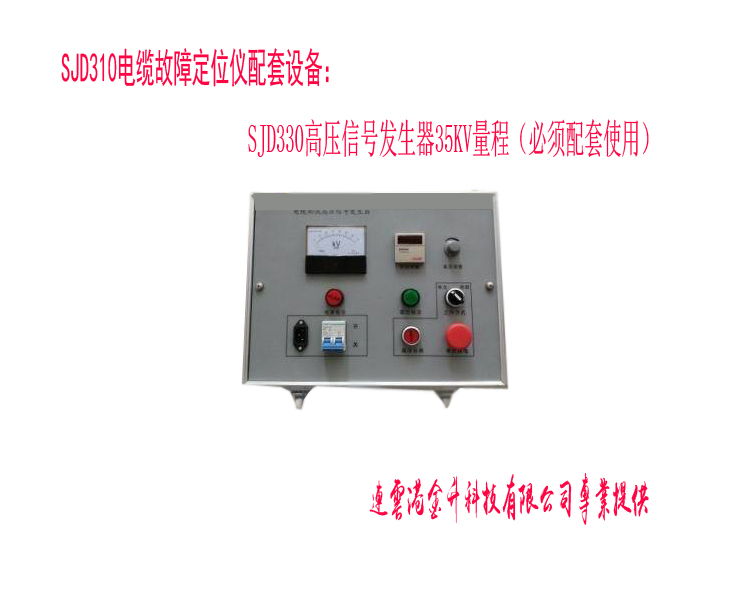

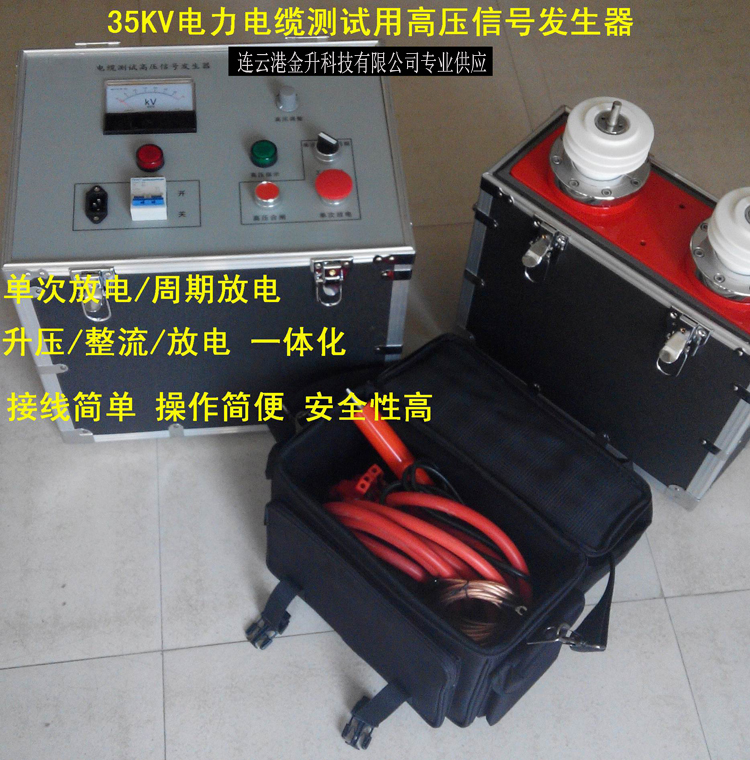

高壓電纜測試儀信號發生器SJD330

SJD330電纜測試高壓發生器主要用于3-30kV電力電纜的高阻和閃絡性故障測試，能產生高達30kV的高電壓，使電纜故障點擊穿放電，配合電纜故障測距儀器和定點儀器進行測距和定點。
功能特點
◎ 具有直流高壓輸出、單次放電、周期放電功能，適應不同的故障性質，配合電纜故障測試儀器查找電纜故障。
◎  本裝置采用電子式升壓，容量大、過載能力強、電路結構簡潔、可靠性高。
◎  臺式結構,所有控制、操作和顯示器件均設置于前面板,顯示直觀、操作方便。
◎ 儀器內置特別設計的放電裝置，放電電壓不受球間隙距離限制。在任意輸出電壓下，按動放電按鈕，放電裝置均動作，對故障點放電。
◎ 獨特的工藝和結構，將升壓、整流和放電裝置融為一體，功能齊全，接線簡單、操作方便**、體積小、重量輕。
◎ 儀器內設有**裝置，儀器斷電后，外接高壓電容和電纜通過該裝置接地，將殘存電荷放掉，保證**。
技術參數
輸出電壓：0~35kV，直流負極性，連續可調
額定電容：2uF/4uf
工作方式：?jiǎn)未蚊}沖/周期脈沖
放電周期：6s(周期脈沖工作方式時)或1-60S可調
沖擊能量：900J(脈沖工作方式30KV時)
放電裝置：內置
工作電源：交流單相220V±10%,頻率50Hz±1Hz
海拔高度：1000m以下
環境溫度：0-40度
相對濕度：不大于70%（40度時）
主機體積：420*320*430（W*D*H,mm）
主機重量：18kg
電容體積：370*140*500（W*D*H,mm）

電容重量：10kg
