一、概述

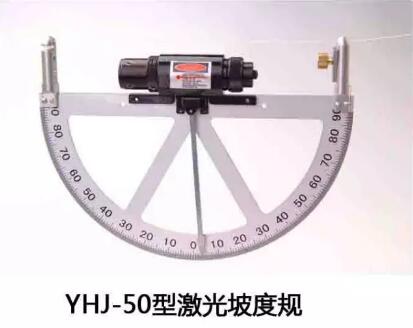

礦用本安型激光坡度規YHJ-50是集電子、光學、精密機械等技術為一體的儀器。

本儀器各項指標和性能均符合 GB3836.1-2010 爆炸性環境 第 1 部分：設備 通用要求；

GB3836.4-2010 爆炸性環境 第 4 部分：由本質**型“i”保護的設備；MT870-2000

煤礦用防爆激光指向儀；Q/HGY21-2012 礦用本安型激光瞄準器的要求。

二、儀器用途

礦用本安型激光坡度規YHJ-50可用于各種**、儀器的瞄準、指向。主要應用于

煤礦具有可燃性氣體的采區，配合各種儀器進行照準、指向、定點、掃平等。

三、激光瞄準器型號定義

四、基本參數

安裝方式：攜帶式

防爆形式：礦用本安型

防爆標志：ExibI

激光指向儀工作制：間斷性運行

光 功 率：不大于 15mW

有效射程：50m

光斑直徑：在 50m 處光斑直徑應不大于 15mm

光斑飄移量：在 50m 處光斑飄移量應不大于 5mm

尺寸：89×32×26.5（mm）

重量：0.1kg

供電方式：電池供電（3V）

電池規格型號：鋰-二氧化錳電池 CR123A 3.0V 1500mAh 1 只；

本安參數：

U0：3.4V； I0：5.5A

工作電壓：3V； 工作電流：60mA

五、工作原理

工作原理如下圖，澆封激光模組由電池供電發射激光，由按鈕開關控制電源通斷，限流電阻在電路短路時起保護作用。
