產地	江蘇
公稱通徑	20~200
連接方式	法蘭
連接形式	法蘭
用途	調節
品牌	金工科技
型號	JG

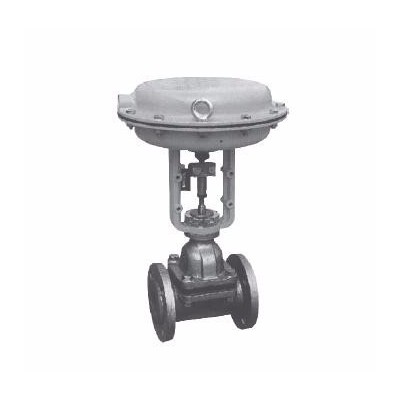

ZXT(ZST)型氣動薄膜（活塞式）隔膜調節閥（簡稱氣動隔膜調節閥）采用隔膜與閥體間“山”形凸出面進行密封，與外界隔離（無填料函），閥體流路簡單、平滑、可覆蓋防腐層，特別適用于要求耐腐蝕、劇毒場合。 本系列產品公稱壓力等級有0.6、1.0MPa，閥體口徑范圍20~200mm，適用溫度范圍在150℃以內，泄漏量可達Ⅵ級，甚至零泄漏。 選型時應優先采用襯氟調節閥，理由見ZXPF篇。

產品特點

·ZXT型采用多彈簧執行機構，高度及重量均可減小30％。

·閥體內表面有多種材料涂復層，避免介質直接接觸，承受強腐蝕性介質的腐蝕。

·特別適于劇毒介質或不允許污染環境衛生的調節。

·流路簡單，阻力小，額定流量系數比同口徑單座或套筒調節閥大。

主要零件材料

閥體、閥蓋：HT200、WCB或上述材質襯里

隔 膜：氯丁膠、丁醛膠、PTFE等

波紋膜片：ding晴橡膠夾增強滌綸絲

彈 簧：60Si2Mn

閥體襯里材質及適用范圍

閥體襯里	使用溫度（℃）	適用介質
無襯里	-10~+170	適用于非腐蝕性介質
軟橡膠	-10~+85	有很好的耐腐蝕性能，適用于水泥、粘土、煤灰、干燥化肥等
硬橡膠	-10~+85	適用于無機堿、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯qi 等
氯丁膠	-10~+105	適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿。抗磨損性能良好
丁荃膠	-10~+120	防腐式性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性最好
搪瓷	-10~+175	適用于濕無機酸、氧化酸、鹵素、醇類、酯類等化合物
氟46(F46)	-20~+175	適用于硫酸、鹽酸、氫氧化鈉等強腐蝕性介質

隔膜材質及適用范圍

隔膜材質	使用溫度℃	適用介質
丁荃膠（B級）	-40~+100	大部分無機酸如:硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時適用于各種堿類和鹽類
天然膠（Q級）	-50~+100	主要用于精華水、無機鹽和稀礦物酸介質
聚四氟乙烯（PTEE）	-20~+150	極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕

主要技術參數

公稱通徑DN（mm）		20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv	無襯里	9.8	19	32	48	63	108	158	270	360	518	1114
	有襯里	7.8	17	28	41	55	87	127	240	311	415	1121
額定行程L(mm)		8	10	12	16	24	30	34	36	44	55	65
膜片有效面積Ae(cm2)		280		400			600			1000
活塞直徑		100		125			160			250
公稱壓力PN(MPa)		0.6   1.0
固有流量特性		近似等百分比
工作溫度(℃)		≤150
信號范圍Pr(KPa)		20~100、40~200、400~600
允許泄漏量		VI級甚至零泄漏a

注：表中所列執行機構為標準配置，可根據工藝要求選配。

連接尺寸及標準

法蘭標準：鑄鐵法蘭按GB4216-84

鑄鋼法蘭按GB9113-2000

法蘭密封面形式：突面

執行機構氣信號接頭：內螺紋M16×1.5(DN125-200)；M10×1(DN20-100)

法蘭端面距按GB/T12221-2005標準

閥體法蘭端面及法蘭標準也可按用戶指定標準，如：ANSI、JIS、DIN等標準制造

外形尺寸

    單位：mm

公稱通徑DN(mm)	L	A	H1	H	G(Kg)
20	150	280	52.5	400	21
25	160	280	57.5	408	23.5
32	180	280	67.5	418	28
40	200	308	75	464	33.5
50	230	308	82.5	487	38
65	290	394	90	520	65
80	310	394	100	530	73
100	350	394	110	550	94
125	400	498	135	575	160
150	480	198	150	590	195
200	600	498	130	630	290

訂貨須知

訂貨時請用戶提供以下資料：

·調節閥名稱、型號

·公稱通徑

·公稱壓力(MPa)

·額定流量系數(Kv)

·固有流量特性

·介質名稱

·工作溫度及范圍

·整機作用方式

·閥體、閥體襯里及隔膜材質

·所配附件

·其他特殊要求

技術參數更改，恕不另行通知！
