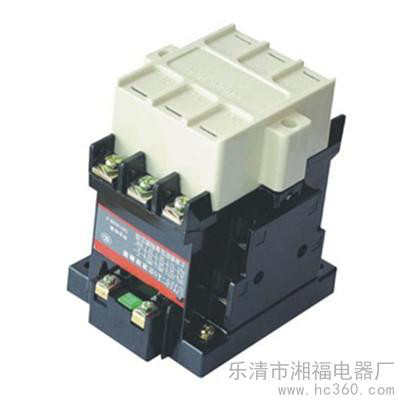

1、交流接觸器使用范圍

用于交流50Hz，額定電壓660V（個別等級至1140V），電流至2000A的電力線路中供遠距離頻繁接通和分斷電路以及控制交流電動機，并適宜于與熱繼電器或電子保護裝置組成電磁起動器，以保護電路或交流電動機可能發生的過負荷及斷相。本接觸器系列產品符合IEC947-4-1、GB14048.2。

2,交流接觸器結構特征

滅弧系統：全系列不同容量等級的接觸器采用不同的滅弧結構。CJ20-10和CJ20-16為雙斷點簡單開斷滅弧室，CJ20-25為U形鐵片滅弧，CJ20-40～160在380V、660V時均為多縱縫陶土滅弧罩。CJ20-250及以上接觸器采用高強度耐弧塑料加裝滅弧柵片制成的滅弧罩，其滅弧性能、分斷能力均高于同類產品。 產品的噴弧距離部分規格和產品的體積與其他同類產品相比有較大幅度的下降，可減少成套箱體體積，節約原材料及安裝面積。 電磁系統：CJ20-40及以下接觸器用雙E形鐵心，迎擊式緩沖；CJ20-63及以上由U形鐵芯組成耐熱硅橡膠緩沖。 CJ20-10的輔助觸頭可以任意組合，只需改變觸橋及少數零件即可，接觸器有五種組合：四常閉、三常閉一常開、二常開二常閉、一常閉三常開、四常開。

3、交流接觸器技術參數

4、交流接觸器外形及安裝尺寸
