首頁 > 供應產品 > 方形風量調節閥通風多葉閥

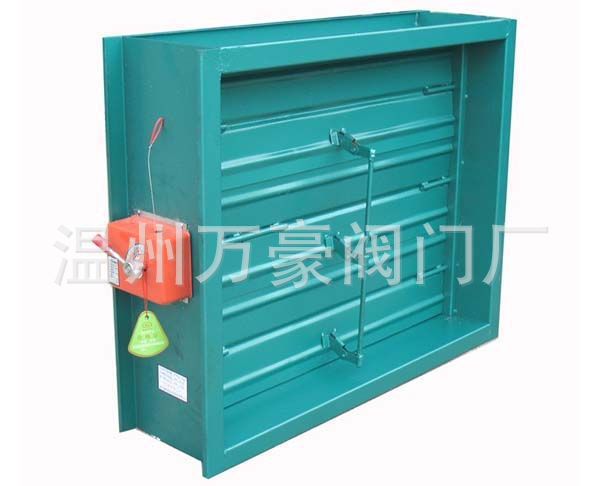

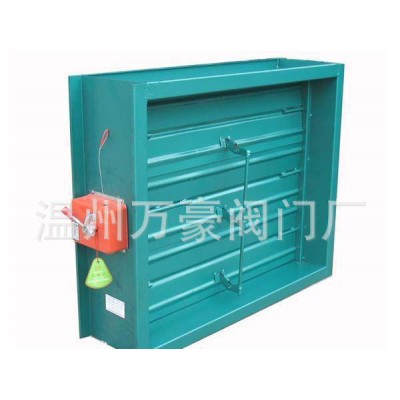

方形風量調節閥通風多葉閥

型號名稱：	方形風量調節閥通風多葉閥
瀏覽次數：	951 次
產品標簽：
標準：	國標
材質：	碳鋼
產品單價：	面議
最小起訂量：	1 個
供貨總量：	1000 個
發貨期限：	自買家付款之日起天內發貨
有效期至：	長期有效
最后更新：	2021-11-21 22:03

詳細信息

標準	國標
材質	碳鋼
工作溫度	常溫
公稱通徑	100-2000（mm）
規格	1000
連接形式	法蘭
流動方向	雙向
驅動方式	電磁
適用介質	空氣
形態	蝶式
零部件及配件	配件
壓力環境	常壓
類型(通道位置)	直通式
品牌	萬豪
型號	STF-I
加工定制	是

風量調節閥產品簡介

手動風量調節閥廣泛用于建材、玻璃、礦山、電力、輕工、造紙等行業，在管路上作為雙向啟閉及調節介質的流量的重要設備，對管路中流量根據工況的不同需要進行調節，以滿足管道工藝運行需要。

風量調節閥結構特點

　　手動風量調節閥采用優質鋼板焊接而成，設計新穎、結構簡單實用、體積小、重量輕、流阻小、啟閉力矩小、調節輕松自如、靈活可靠，開度指示顯著、清晰、準確、便于觀察和操作，能有效地控制氣體流量，是各種風管系統中理想的調節設備。

風量調節閥性能參數

風量調節閥產品外形圖及外形連接尺寸

DN	D	D1	L	b	H	Li	n-￠d	重量
100	164	140	80	6	140	150	8-10	9
160	234	204	80	6	165	150	8-12	15
180	254	224	80	6	175	200	8-12	17
200	274	244	80	6	185	200	12-14	20
220	294	264	80	6	210	200	12-14	22
250	330	300	100	6	225	200	12-14	24
280	3360	330	100	8	240	200	12-14	27
320	400	370	100	8	260	300	12-14	32
360	440	410	100	8	280	300	16-14	40
390	470	440	100	8	295	300	16-14	43
400	480	450	100	8	300	300	16-14	44
450	530	500	100	8	325	300	16-14	56
500	580	550	100	8	350	350	16-14	72
560	640	610	100	10	380	350	16-14	88
600	680	650	100	10	420	350	20-14	96
630	710	680	100	10	435	350	20-14	113
700	784	754	120	10	470	350	20-14	128
800	890	954	120	10	520	450	20-14	164
900	990	1054	120	10	570	450	20-14	188
1000	1090	1174	160	10	620	450	28-14	212

風量調節閥產品外形圖及連接尺寸

產品外形連接尺寸

A*A1	B*B1	C*C1	L	H	L1	n-￠d	重量
120*120	160*160	180*180	120	140	150	8-10	9
160*120	200*160	220*180	120	165	150	8-10	15
160*160	200*200	220*220	120	175	150	8-10	17
200*200	240*200	260*220	120	185	200	8-10	20
250*160	240*240	260*260	120	210	200	8-10	22
250*200	300*170	320*190	120	225	200	8-10	24
250*250	295*205	320*225	120	240	200	12-10	27
320*160	295*245	320*265	140	260	200	12-10	32
320*200	295*295	315*315	140	280	200	12-10	40
320*250	365*365	385*225	140	295	300	12-10	20
320*320	445*245	385*315	140	300	300	12-10	22
400*200	445*365	385*385	140	325	300	12-10	24
400*250	445*445	470*270	140	350	300	12-10	27
400*320	545*245	470*320	140	380	350	12-10	32
400*400	445*445	470*470	140	420	350	16-10	40
500*200	245*245	570*270	140	435	350	16-10	43
500*250	545*295	570*390	140	300	350	16-10	44
500*400	545*365	570*470	140	350	350	16-10	65
500*500	545*445	570*570	140	350	350	20-12	70
630*250	675*365	700*320	160	350	350	20-12	75
630*320	675*445	700*390	160	350	350	20-12	80
630*400	675*545	700*470	160	350	350	20-12	90
630*500	675*545	700*570	160	450	400	20-12	95
800*800	854*854	880*880	160	450	400	24-12	182
