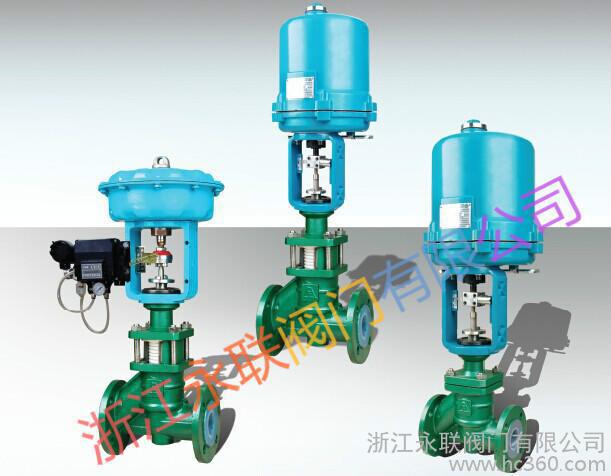

氣動襯氟波紋管調節閥

一、用途和特點：

氣動薄膜襯氟波紋管調節閥是自動化儀表系統中的執行單元，安裝在介質輸送管道上，同其它儀表配套使用，控制流量等參數。與流體接觸的閥體內壁和閥內組件都襯有F46或F4氟塑料，閥桿密封采用波紋管和填料雙重密封結構，使安全可靠性更好。除具有可靠的密封性能外，幾乎能抗所有的化學介質（包括濃**和王水）的腐蝕，適宜控制劇毒、貴重、易揮發和易滲透的介質，廣泛用于化工、石油、冶金、醫藥、輕紡工業部門的自動化裝置上。

二、結構與工作原理：

氣動薄膜襯氟波紋管調節閥是一種防腐蝕的直通單座調節閥，它由ZJH氣動精小型薄膜執行機構和調節閥體組件兩大部分組成，如圖1所示。執行機構接受DCS控制組件的輸出信號后，供氣壓力作用在膜片上，使彈簧壓縮，推動或拉動執行機構推桿和閥芯上下移動，從而改變閥芯與閥座的環形間隙面積，調節流量，達到對工藝進行調節的目的。調節閥閥體組件的閥蓋內裝有波紋管組件，閥芯頂端與聚四氟乙烯的波紋管下端密封連接，波紋管上端與閥體、上閥蓋、螺栓、螺母密封連接。這樣，波紋管把介質與外界隔絕，保證了密封，且閥芯上下動作靈活，因此顯示了波紋管密封的特點。

三、 主要零件材料

閥體、管接：為鑄鋼件，內襯氟塑料（WCB+F46;ZG25B+F4）等；

閥桿、閥芯：2Cr13,閥芯包有氟塑料PTFE襯層；

波紋管、填料：聚四氟乙烯PTFE。
