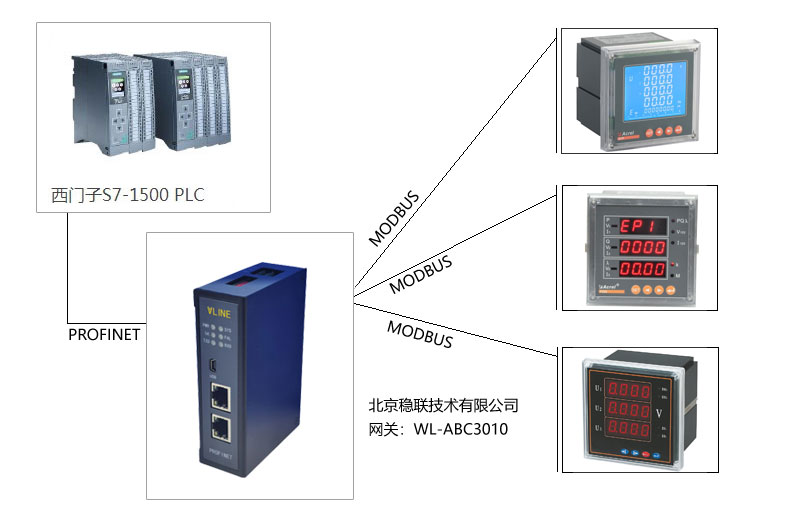

本項目實踐的主要對象是變送器的顯示與報警。系統主PLC選用西門子CPU，通過穩聯技術Modbus轉Profinet網關WL-ABC3010采集IM300電力智能監控儀數據。

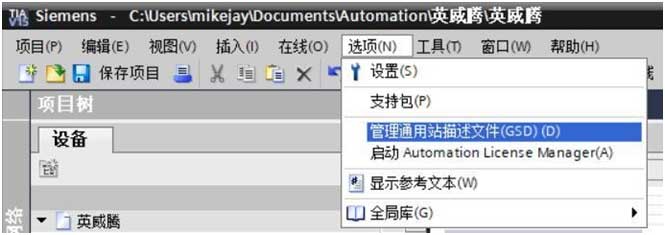

1、首先加入 GSD 文件。將Modbus轉Profinet網關的GSD文件拷貝放到任意位置。打開博圖，建立新項目。進入設備和網絡，在選項中選擇管理通用站描述文件，安裝 GSD 文件；

2、選擇Modbus轉Profinet網關；

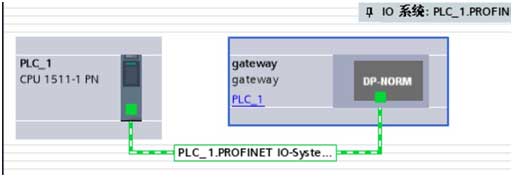

3、將Modbus轉Profinet網關配置到 PROFINET 網絡中；

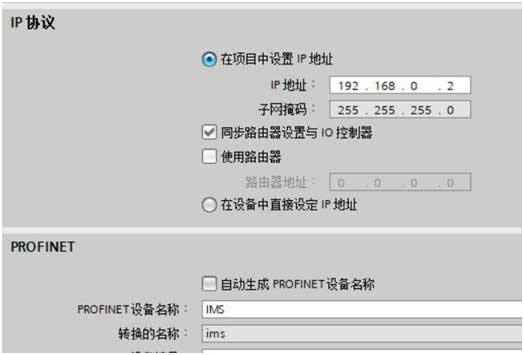

4、設置網關在 Profinet 網絡中的設備名稱與 IP 地址；

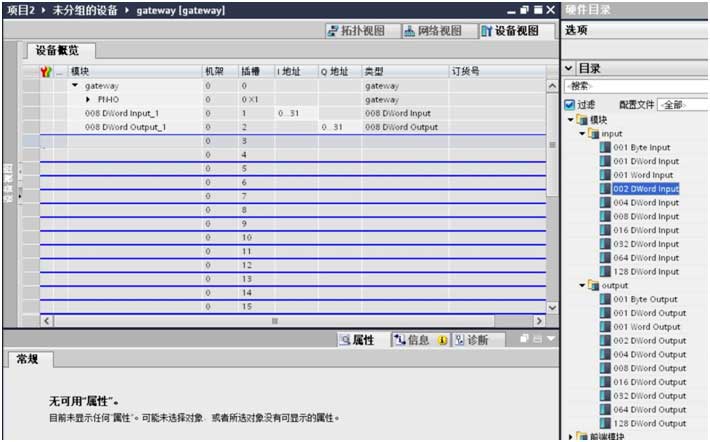

5、確認IM300電力智能監控儀用到參數的總數據量，并在組態中添加對應的數據長度,長度可根據需要用到的參數總和，以字節為單位；

6、組態設置完成后下載到 PLC 中，設置好電力智能監控儀的參數；

7、本例設置為1號站地址，波特率9600 8數據位一個停止位，無校驗；

8、并開始配置 Modbus 參數設置。首先安裝網關配置軟件，打開軟件新建項目選擇 PN2MRM3；

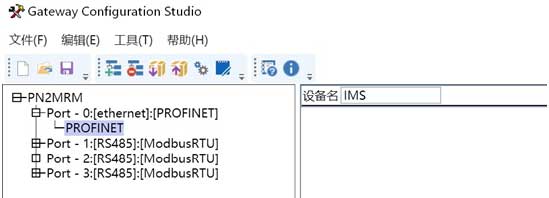

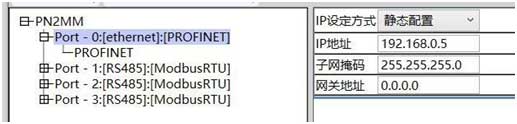

9、配置網關的 IP 地址與設備名稱（要與組態軟件中保持一致）；

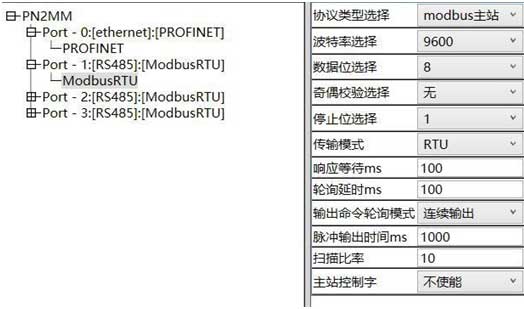

10、設置 Modbus 參數（輸出命令輪詢模式可根據需要選擇單次發送，連續發送，脈沖發送等）；

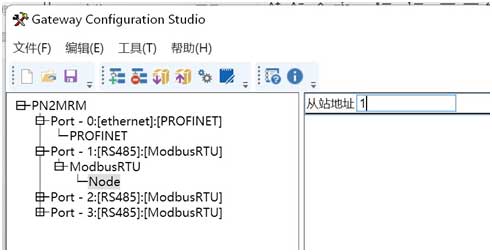

11、添加NODE并填寫站號；

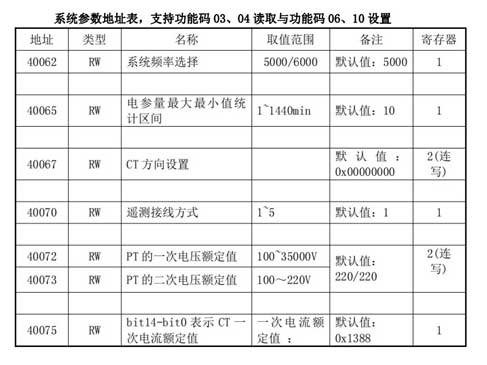

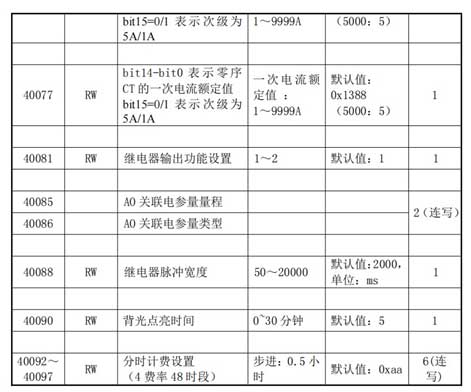

12、填寫智能監從站的寄存器地址如下；

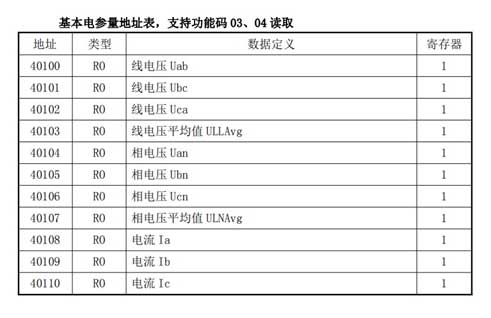

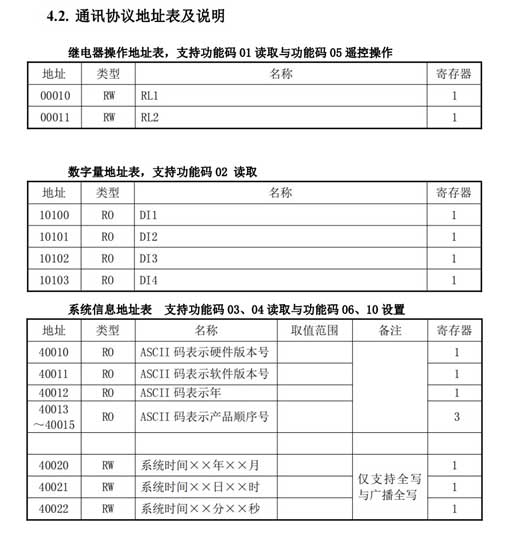

13、以基本電參量地址表為例，該參數支持用03，04功能碼讀??；

14、以03功能碼為例，想讀取線電壓Uab，Ubc，Uca三個參數，地址分別為40100，40101，40102，因為地址為連續地址，所以可以用一條命令；

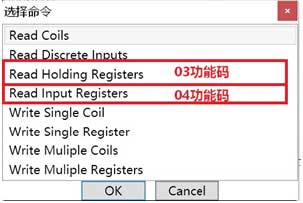

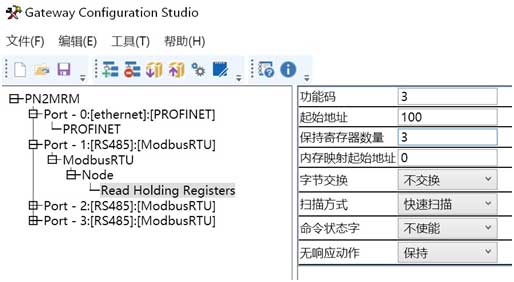

15、選擇讀保持寄存器，起始地址填寫為100，寄存器數量3個內催映射地址為0對應博圖網關input的起始地址；

字節交換：

如果從站數據需要進行交換，那么可以改成字節交換，寄存器交換，大小端交換等類型。

無響應動作：

如果從站應答超時，那么可以選擇保留最后一次數據或者將數據清零。
